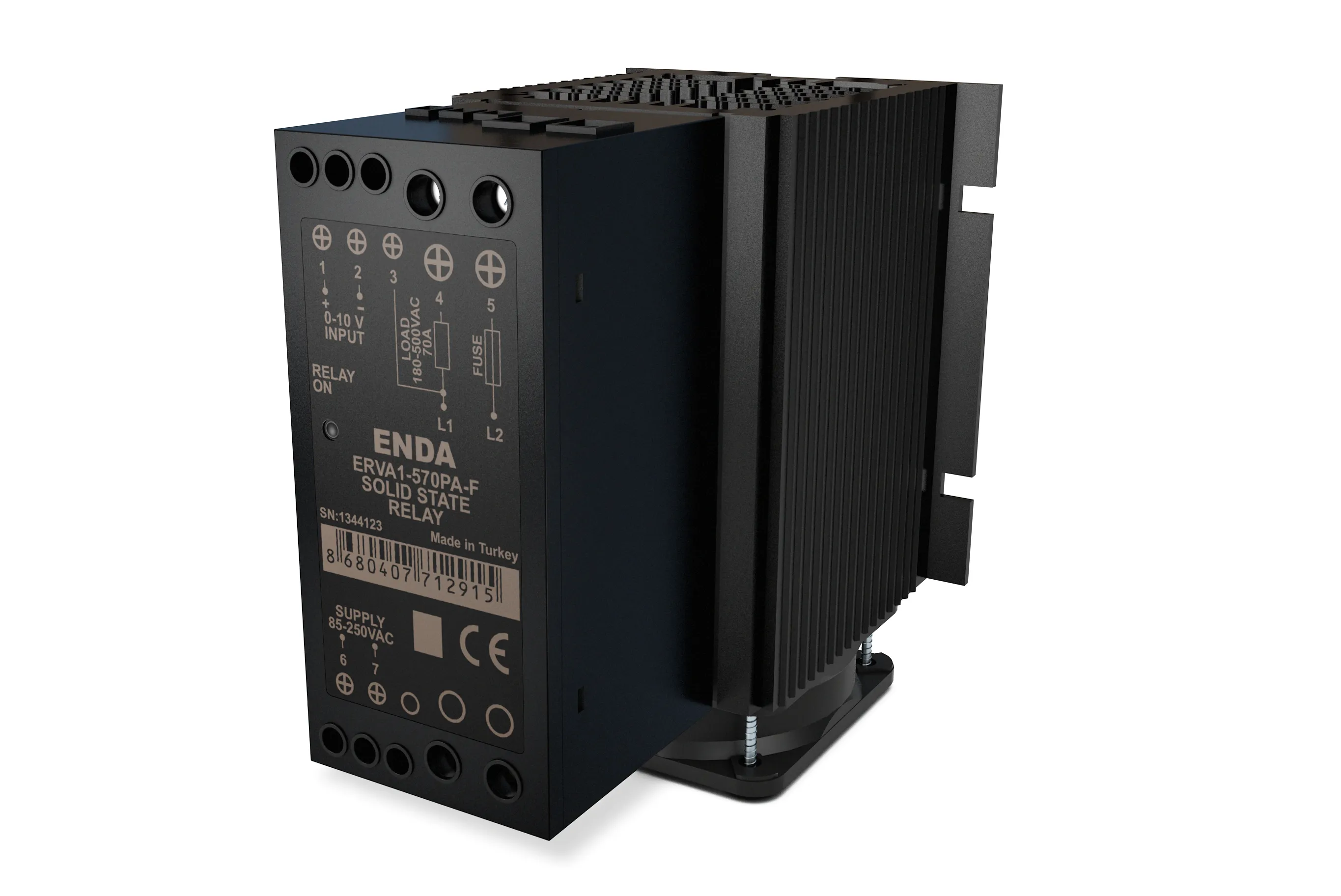

ERVA1
0-10V DC Giriş Sinyali, 180-320V AC, 180-480V AC, 180-500V AC Yük Gerilimi, Güç Regülatörü
40A-50A-70A AC yük akımı
280V AC, 480V AC veya 500V AC yük gerilimi
0-10V DC giriş sinyali
Giriş sinyali için LED gösterge
AC gerilimi faz açısı ile kontrol edebilme
Pik gerilimler için varistörlü koruma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır.
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Kutu
Montaj Şekli
TH35 tipi raya monte edilebilir
Ebat
ERVA1-x40PA, ERVA1-550PA-F için G46xY110xD117 mm
ERVA1-570PA-F için G79xY120xD132 mm
ERVA1-570PA-F için G79xY120xD132 mm
Ağırlık
ERVA1-x40PA ve ERVA1-550PA-F: 450g (ambalajlı olarak)
ERVA1-570PA-F: 550g (ambalajlı olarak)
ERVA1-570PA-F: 550g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Sinyali
0-10V DC
İletim Sinyali
>0.06V DC
Kesme Sinyali
<0.04V DC
Tepki Süresi
15ms
LED Gösterge
Giriş sinyali ile orantılı olarak yanar
Giriş Empedansı
>10kohm
Koruma
Giriş sinyalinin ters bağlanmasına karşı koruma vardır
Yük Akımı (Arms)
ERVA1-240PA: 40
ERVA1-440PA: 40
ERVA1-550PA-F: 50
ERVA1-570PA-F: 70
ERVA1-440PA: 40
ERVA1-550PA-F: 50
ERVA1-570PA-F: 70
Yük Gerilimi (Vrms)
ERVA1-240PA: 180-280
ERVA1-440PA: 180-480
ERVA1-550PA-F ve ERVA1-570PA-F: 180-500
ERVA1-440PA: 180-480
ERVA1-550PA-F ve ERVA1-570PA-F: 180-500
Frekans (Hz)
50-60
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır.
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Elektriksel Özellikler
Giriş Sinyali
0-10V DC
İletim Sinyali
>0.06V DC
Kesme Sinyali
<0.04V DC
Tepki Süresi
15ms
LED Gösterge
Giriş sinyali ile orantılı olarak yanar
Giriş Empedansı
>10kohm
Koruma
Giriş sinyalinin ters bağlanmasına karşı koruma vardır
Yük Akımı (Arms)
ERVA1-240PA: 40
ERVA1-440PA: 40
ERVA1-550PA-F: 50
ERVA1-570PA-F: 70
ERVA1-440PA: 40
ERVA1-550PA-F: 50
ERVA1-570PA-F: 70
Yük Gerilimi (Vrms)
ERVA1-240PA: 180-280
ERVA1-440PA: 180-480
ERVA1-550PA-F ve ERVA1-570PA-F: 180-500
ERVA1-440PA: 180-480
ERVA1-550PA-F ve ERVA1-570PA-F: 180-500
Frekans (Hz)
50-60
Kutu
Montaj Şekli
TH35 tipi raya monte edilebilir
Ebat
ERVA1-x40PA, ERVA1-550PA-F için G46xY110xD117 mm
ERVA1-570PA-F için G79xY120xD132 mm
ERVA1-570PA-F için G79xY120xD132 mm
Ağırlık
ERVA1-x40PA ve ERVA1-550PA-F: 450g (ambalajlı olarak)
ERVA1-570PA-F: 550g (ambalajlı olarak)
ERVA1-570PA-F: 550g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
