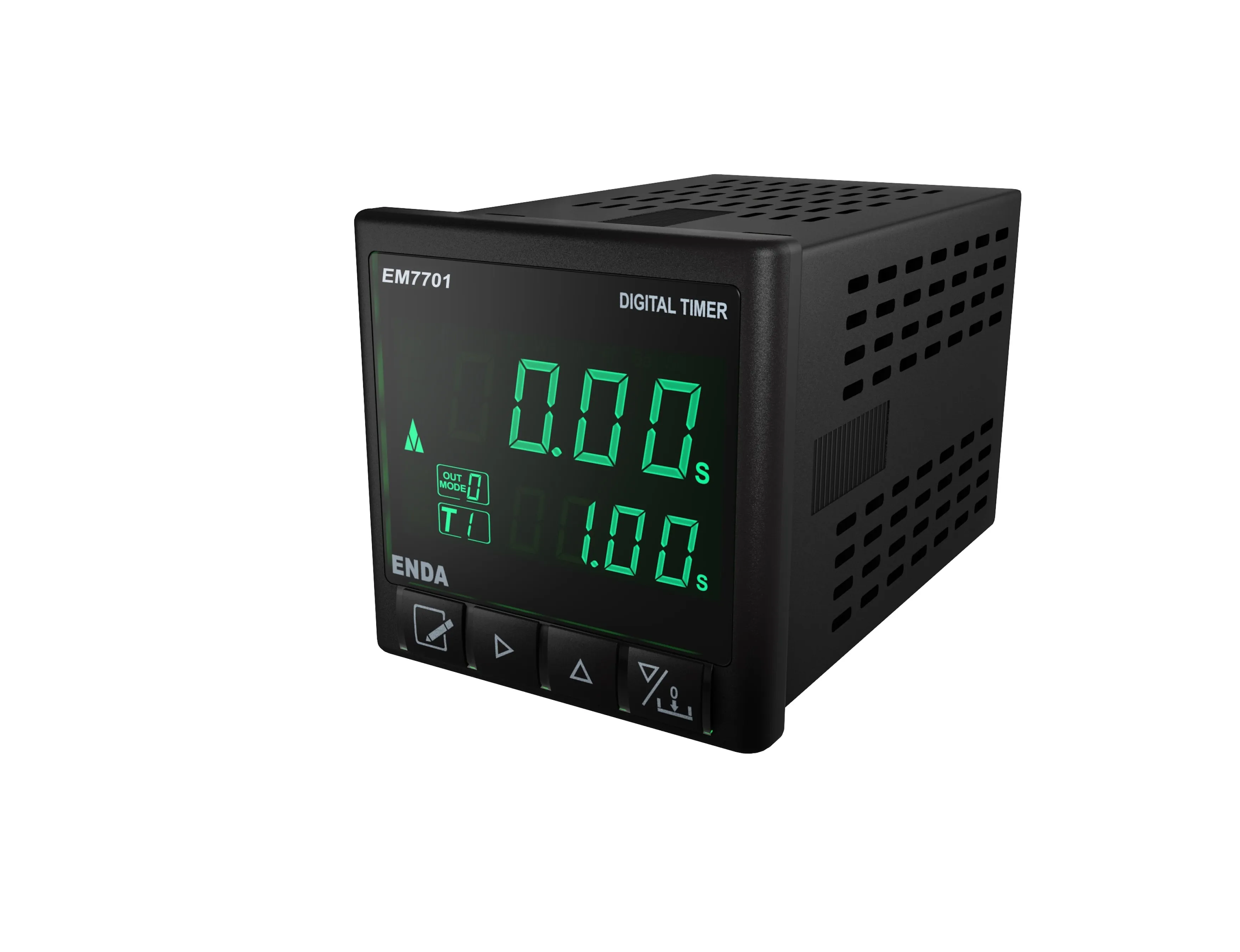

EM7701
2x4 hane LCD göstergeli
Parametreleri ön paneldeki tuşlardan kolayca ayarlayabilme
9 kademe (0-99.99saniye ile 0-9999saat arası) zaman aralığı
Sensör giriş tipini (PNP, NPN) seçebilme
Seçilebilir ileri/geri zaman sayma yönü
Ayalanabilir giriş sinyali darbe ve boşluk süresi
Hafızalı veya hafızasız çalışabilme
12 farklı çıkış modu
İki adet NO kontak çıkışı ve iki adet NPN 50mA akım sınırlamalı SSR çıkışı
Seçilebilir display parlaklığı
Seçilebilir parametre güvenliği
Soketli klemens ile montaj ve servis kolaylığı
RS-485 Modbus haberleşme girişi
EN standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC |
| Bağıl Nem | 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır |
| Koruma Sınıfı | EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC |
| Güç Tüketimi | 5VA |
| Bağlantı | Soketli klemens |
| Doğruluk | ±% 0.01 ± 1ms |
| Girişler | |
| Start, Gate ve Reset Girişi | Bu girişler PNP veya NPN olarak menüden ayarlanabilir Minimum darbe ve boşluk süreleri 1ms ile 100ms arasında ayarlanabilir PNP girişlerde aktif seviye, 4V ila 30V'luk puls NPN girişlerde aktif seviye, 0V ile 2V'luk puls |
| Çıkışlar | |
| Kontrol çıkışı OUT1, OUT2 | OUT1: 250V AC, 2A (rezistif yük için), NO, NC - OUT2: 250V AC, 2A (rezistif yük için), NO |
| SSR1, SSR2 çıkışı | Open kollektör çıkışı (S.S. OUT): En fazla 30V DC, 50mA |
| Sensör Besleme Çıkışı | 12V DC, en fazla 50mA (regülesiz) |
| Röle Ömrü | Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama |
| Kutu | |
| Montaj Şekli | Sıkıştırılarak panoya yerleştirilir |
| Ebat | G72xY72xD97 mm |
| Ağırlık | Yaklaşık 230g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
