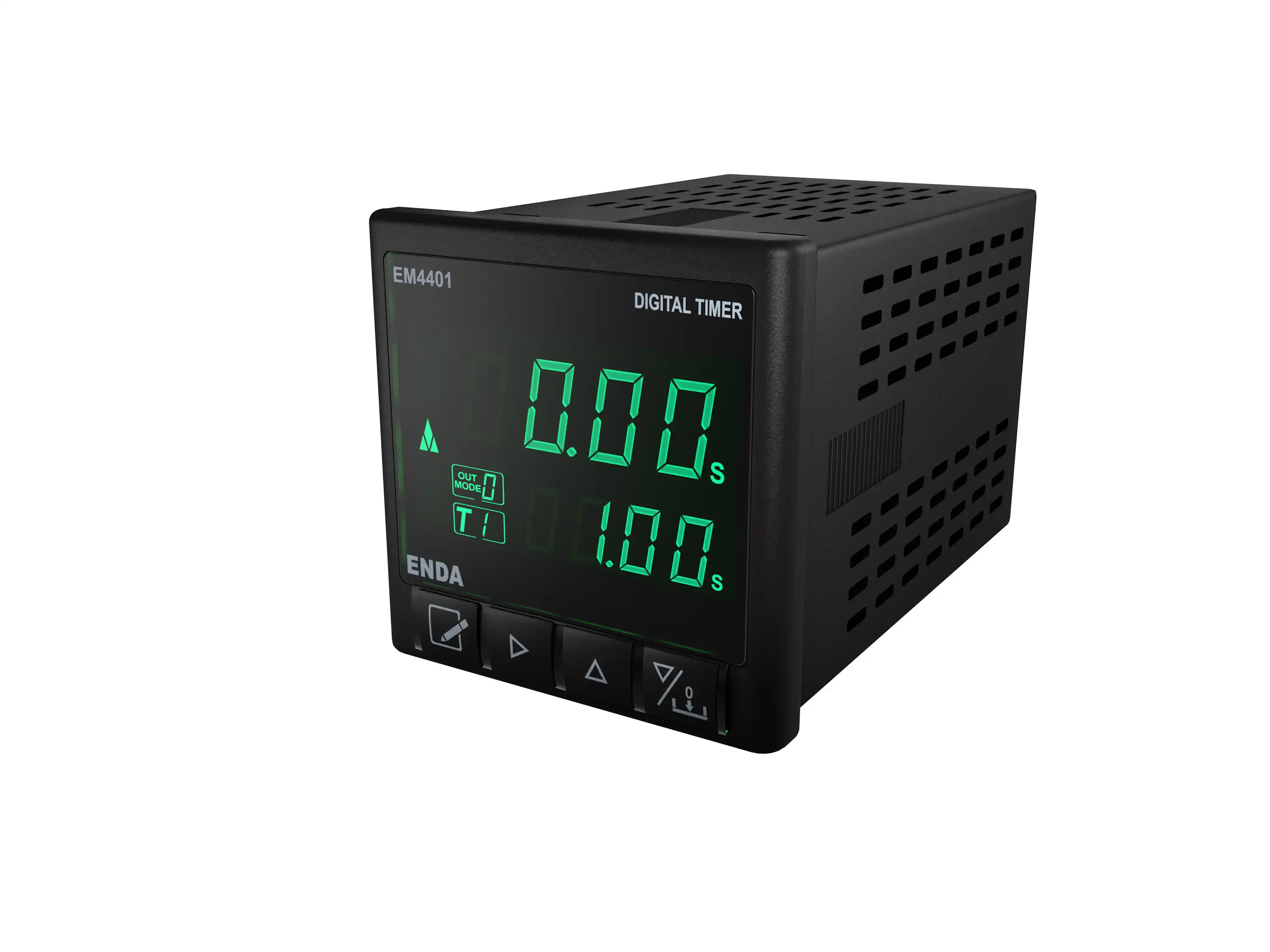

EM4401
48x48 mm Ebatlı, LCD Ekranlı, PNP / NPN Sensör Girişli Hafızalı Zaman Rölesi
2x4 hane LCD göstergeli
Parametreleri ön paneldeki tuşlardan kolayca ayarlayabilme
9 kademe (0-99.99saniye ile 0-9999saat arası) zaman aralığı
Sensör giriş tipini (PNP, NPN) seçebilme
Seçilebilir ileri/geri zaman sayma yönü
Ayalanabilir giriş sinyali darbe ve boşluk süresi
Hafızalı veya hafızasız çalışabilme
12 farklı çıkış modu
İki adet NO kontak çıkışı ve iki adet NPN 50mA akım sınırlamalı SSR çıkışı
Seçilebilir display parlaklığı
Seçilebilir parametre güvenliği
Soketli klemens ile montaj ve servis kolaylığı
RS-485 Modbus haberleşme girişi
EN standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Girişler
Start, Gate ve Reset Girişi
Bu girişler PNP veya NPN olarak menüden ayarlanabilir
Minimum darbe ve boşluk süreleri 1ms ile 100ms arasında ayarlanabilir
PNP girişlerde aktif seviye, 4V ila 30V'luk puls
NPN girişlerde aktif seviye, 0V ile 2V'luk puls
Minimum darbe ve boşluk süreleri 1ms ile 100ms arasında ayarlanabilir
PNP girişlerde aktif seviye, 4V ila 30V'luk puls
NPN girişlerde aktif seviye, 0V ile 2V'luk puls
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G48xY48xD87 mm
Ağırlık
Yaklaşık 230g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Doğruluk
±% 0.01 ± 1ms
Çıkışlar
Kontrol çıkışı OUT1, OUT2
OUT1: 250V AC, 2A (rezistif yük için), NO, NC - OUT2: 250V AC, 2A (rezistif yük için), NO
SSR1, SSR2 çıkışı
Open kollektör çıkışı (S.S. OUT): En fazla 30V DC, 50mA
Sensör Besleme Çıkışı
12V DC, en fazla 50mA (regülesiz)
Röle Ömrü
Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Doğruluk
±% 0.01 ± 1ms
Girişler
Start, Gate ve Reset Girişi
Bu girişler PNP veya NPN olarak menüden ayarlanabilir
Minimum darbe ve boşluk süreleri 1ms ile 100ms arasında ayarlanabilir
PNP girişlerde aktif seviye, 4V ila 30V'luk puls
NPN girişlerde aktif seviye, 0V ile 2V'luk puls
Minimum darbe ve boşluk süreleri 1ms ile 100ms arasında ayarlanabilir
PNP girişlerde aktif seviye, 4V ila 30V'luk puls
NPN girişlerde aktif seviye, 0V ile 2V'luk puls
Çıkışlar
Kontrol çıkışı OUT1, OUT2
OUT1: 250V AC, 2A (rezistif yük için), NO, NC - OUT2: 250V AC, 2A (rezistif yük için), NO
SSR1, SSR2 çıkışı
Open kollektör çıkışı (S.S. OUT): En fazla 30V DC, 50mA
Sensör Besleme Çıkışı
12V DC, en fazla 50mA (regülesiz)
Röle Ömrü
Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G48xY48xD87 mm
Ağırlık
Yaklaşık 230g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
