ATP4

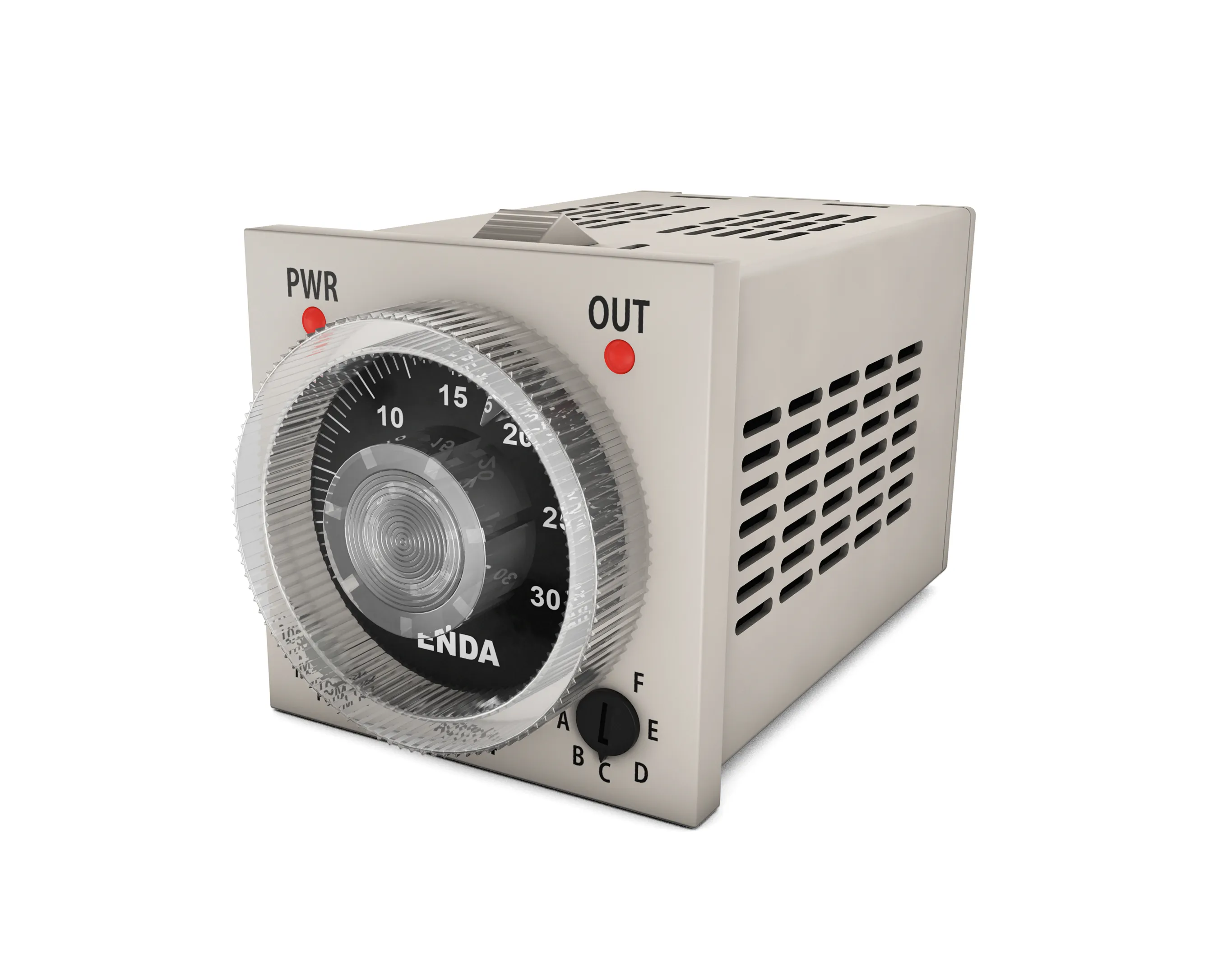

48x48 mm Ebatlı, Harici Start-Reset-Gate Girişli, 2 Röle Çıkışlı, Pinli Soket veya Klemensli, Fonksiyonel Zaman Rölesi

Karşılaştır
ATP4 Enda Product
Karşılaştır

  • Besleme voltajı ile tetikleme

  • Tetikleme çıkışı (OUT1)

  • Zamanlama fonksiyonu için kontak çıkışı (OUT2)

  • OUT2 için 6 farklı zamanlama modu (A, B, C, D, E, F)

  • OUT2 için 6 farklı zamanlama birimi seçimi (S, 10S, M, 10M, H, 10H)

  • 8/11 pinli soket veya 7/10’lu klemens bağlantısı

  • 10’lu klemens veya 11 pinli soket için start, reset, gate girişleri

  • EN standartlarına göre CE markalı

Kılavuzlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel : IP50, Arka panel : IP20
Yükseklik
En çok 2000m
Girişler
Start Girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
Reset girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
Gate girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
Kontrol
Zamanlama Fonksiyonu
A, B, C, D, E, F modları cihaz üzerinden seçilebilir
Zamanlama Birimi
Saniye, 10saniye, dakika, 10dakika, saat, 10saat birimleri cihaz üzerinden seçilebilir
Elektriksel Özellikler
Besleme Voltajı
90-250V AC, 50/60Hz veya 24V AC ±%10, 50/60Hz ve 24V DC ±%10
Güç Tüketimi
10VA
Bağlantı
8/11pinli soket veya 7/10’lu klemens bağlantısı
Skala
0-1.2, 0-3, 0-12, 0-30 veya 0-60
Resetleme Süresi
UV için 0.3saniye, LV için 0.01saniye
Doğruluk
Besleme voltajına bağlı oluşabilecek hata max %0.2
Set değerinin ayarlanmasında oluşabilecek hata max %5
Sıcaklık etkisine bağlı oluşabilecek hata max %1

Çıkışlar
Tetikleme Çıkışı OUT1
Röle: 250V AC, 8A (rezistif yük için), NC
Kontrol Çıkışı OUT2
Röle: 250V AC, 8A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kontrol Çıkışı Durumu
OUT LED’i kontrol çıkışı enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar
Kutu
Montaj Şekli
Sıkıştırılarak panoya veya 8/11 pinli soket ile raya monte edilebilir
Ebat
G48xY48xD82 mm
Ağırlık
Yaklaşık 100g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel : IP50, Arka panel : IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC, 50/60Hz veya 24V AC ±%10, 50/60Hz ve 24V DC ±%10
Güç Tüketimi
10VA
Bağlantı
8/11pinli soket veya 7/10’lu klemens bağlantısı
Skala
0-1.2, 0-3, 0-12, 0-30 veya 0-60
Resetleme Süresi
UV için 0.3saniye, LV için 0.01saniye
Doğruluk
Besleme voltajına bağlı oluşabilecek hata max %0.2
Set değerinin ayarlanmasında oluşabilecek hata max %5
Sıcaklık etkisine bağlı oluşabilecek hata max %1

Girişler
Start Girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
Reset girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
Gate girişi
10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
Çıkışlar
Tetikleme Çıkışı OUT1
Röle: 250V AC, 8A (rezistif yük için), NC
Kontrol Çıkışı OUT2
Röle: 250V AC, 8A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kontrol Çıkışı Durumu
OUT LED’i kontrol çıkışı enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar
Kontrol
Zamanlama Fonksiyonu
A, B, C, D, E, F modları cihaz üzerinden seçilebilir
Zamanlama Birimi
Saniye, 10saniye, dakika, 10dakika, saat, 10saat birimleri cihaz üzerinden seçilebilir
Kutu
Montaj Şekli
Sıkıştırılarak panoya veya 8/11 pinli soket ile raya monte edilebilir
Ebat
G48xY48xD82 mm
Ağırlık
Yaklaşık 100g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
