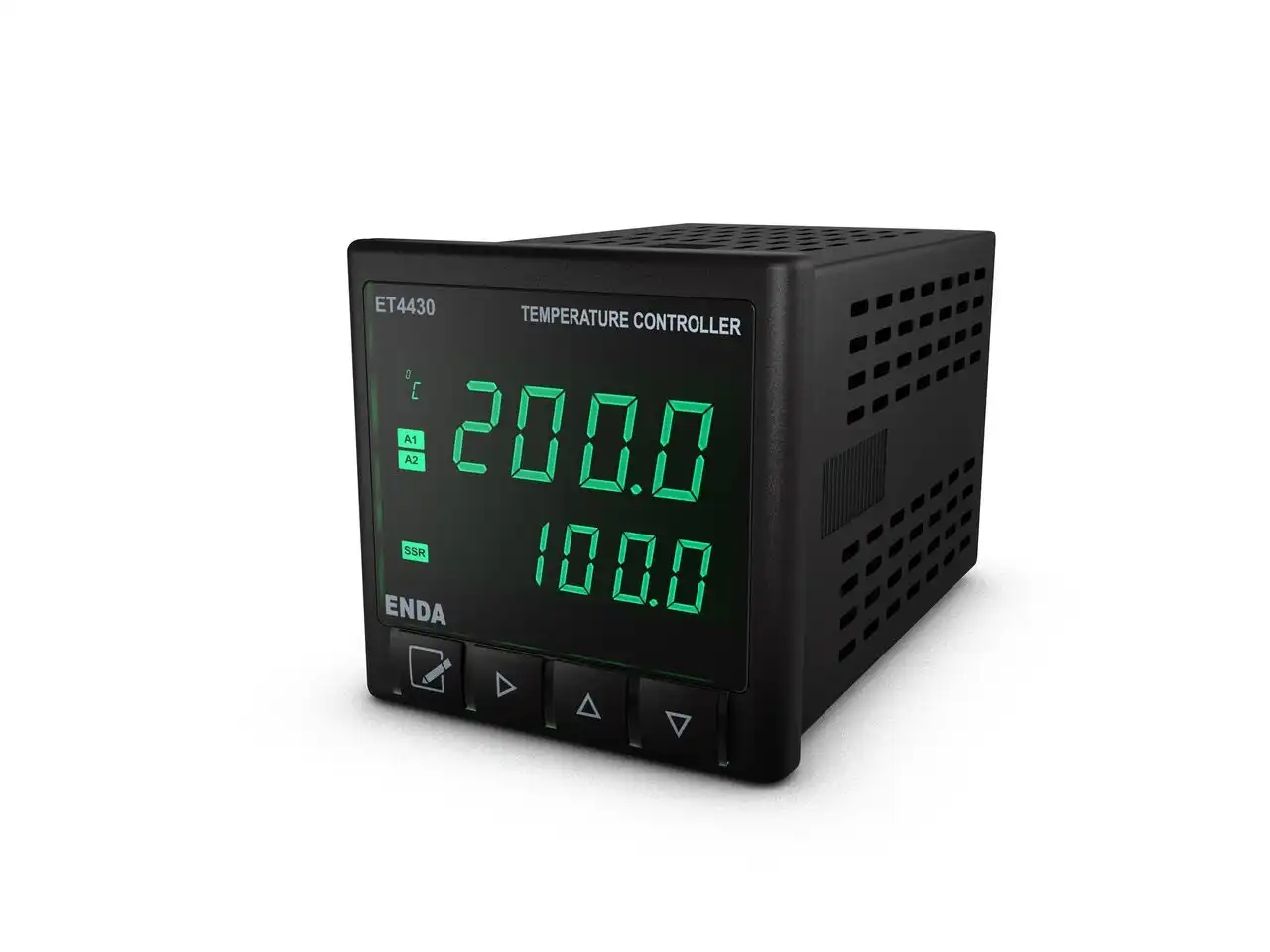

ET4430
2x4 hane LCD göstergeli
Seçilebilir çift set değeri girebilme
Seçilebilir PT100 ve termokupl tipleri
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Üç farklı özellik atanabilen dijital giriş
Üç farklı özellik atanabilen F fonksiyon tuşu
Soft-Start özelliği
Seçilebilir SSR kontrol çıkışı
İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyoduk çalışma
RS-485 ModBus protokolüyle haberleşme
EN standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC |
| Bağıl Nem | 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır |
| Koruma Sınıfı | EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC |
| Güç Tüketimi | 5VA |
| Bağlantı | Soketli klemens |
| Skala | Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C Fe-Const (J) termokupl -30...600 °C / -30.0...600.0 °C NiCr-Ni (K) termokupl -30...1300 °C / -30.0...-999.9 °C Fe-CuNi (L) termokupl -30...600 °C / -30.0...-600.0 °C Cu-CuNi (T) termokupl -30...400 °C / -30.0...-400.0 °C Pt10Rh-Pt (S) termokupl -40...1700 °C Pt13Rh-Pt(R) termokupl -40...1700 °C |
| Doğruluk | ±%0.5 (tam skalanın) ±1 hane (termokupl için), ±%0.2 (tam skalanın) ±1 hane (Pt-100 rezistans termometre için) |
| Hat Direnci | En çok 100ohm |
| Çıkışlar | |
| C/A2 Çıkışı | Röle: 250V AC, 8A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilir |
| A1 Çıkışı | Röle: 250V AC, 8A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir) |
| SSR Çıkışı | 24V, 20mA |
| Röle Ömrü | Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama |
| Kontrol | |
| Kontrol Biçimi | Tek set-değer ve alarm kontrolü |
| Kontrol Yöntemi | On-Off, P, PI, PD, PID (seçilebilir) |
| A/D Dönüştürücü | 14 bit |
| Örnekleme Zamanı | 100ms |
| Oransal Band | %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir |
| Kontrol Periyodu | 1 ile 125 saniye arasında ayarlanabilir |
| Histerisiz | 1 ile 50 °C/F arasında ayarlanabilir |
| Çıkış Gücü | Set değerindeki oran %0 ile %100 arasında ayarlanabilir |
| Kutu | |
| Montaj Şekli | Sıkıştırılarak panoya yerleştririlr |
| Ebat | G48xY48xD87 mm |
| Ağırlık | Yaklaşık 250g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
