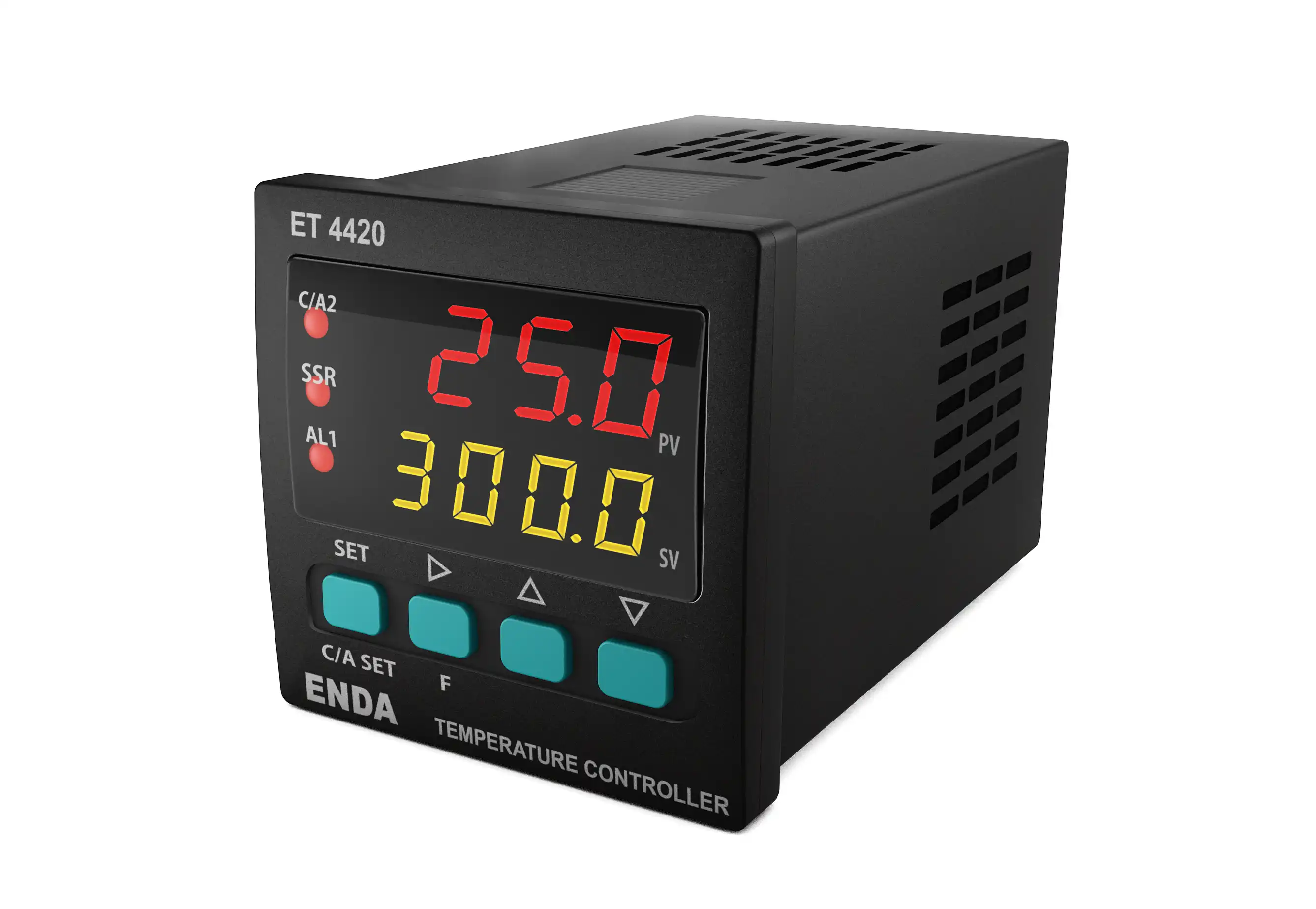

ET4420
Seçilebilir çift set değeri girebilme
Seçilebilir sensör tipleri (Pt-100, J, K, L, T, S, R)
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Üç farklı özellik atanabilen dijital giriş
Üç farklı özellik atanabilen F fonksiyon tuşu
Soft-Start özelliği
Seçilebilir SSR kontrol çıkışı
İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 role çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyoduk çalışma
RS-485 ModBus protokolüyle haberleşme
EN standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC |
| Bağıl Nem | 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır |
| Koruma Sınıfı | EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC |
| Güç Tüketimi | 5VA |
| Bağlantı | Soketli klemens |
| Skala | Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C Fe-Const (J) termokupl -30...600 °C / -30.0...600.0 °C NiCr-Ni (K) termokupl -30...1300 °C / -30.0...-999.9 °C Fe-CuNi (L) termokupl -30...600 °C / -30.0...-600.0 °C Cu-CuNi (T) termokupl -30...400 °C / -30.0...-400.0 °C Pt10Rh-Pt (S) termokupl -40...1700 °C Pt13Rh-Pt(R) termokupl -40...1700 °C |
| Doğruluk | ±%0.5 (tam skalanın) ±1 hane (termokupl için), ±%0.2 (tam skalanın) ±1 hane (Pt-100 rezistans termometre için) |
| Hat Direnci | En çok 100ohm |
| Çıkışlar | |
| C/A2 Çıkışı | Röle: 250V AC, 8A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilir |
| A1 Çıkışı | Röle: 250V AC, 8A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir) |
| SSR Çıkışı | 24V, 20mA |
| Röle Ömrü | Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama |
| Kontrol | |
| Kontrol Biçimi | Tek set-değer ve alarm kontrolü |
| Kontrol Yöntemi | On-Off, P, PI, PD, PID (seçilebilir) |
| A/D Dönüştürücü | 12 bit |
| Örnekleme Zamanı | 100ms |
| Oransal Band | %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir |
| Kontrol Periyodu | 1 ile 250 saniye arasında ayarlanabilir |
| Histerisiz | 1 ile 50 °C/F arasında ayarlanabilir |
| Çıkış Gücü | Set değerindeki oran %0 ile %100 arasında ayarlanabilir |
| Kutu | |
| Montaj Şekli | Sıkıştırılarak panoya yerleştririlr |
| Ebat | G48xY48xD87 mm |
| Ağırlık | Yaklaşık 250g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
