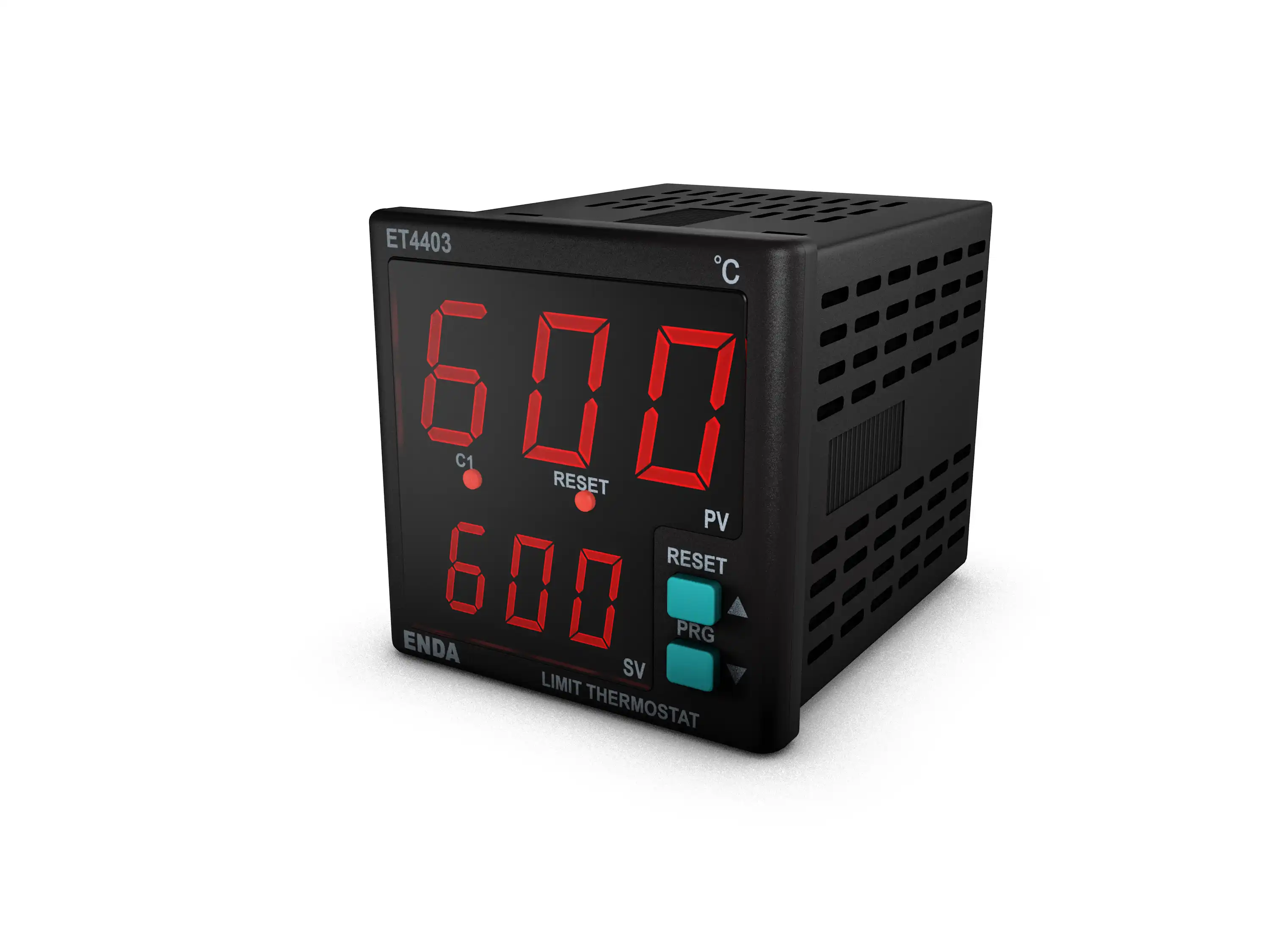

ET4403
48X48 mm Ebatlı, PT 100 Girişli, 1 Röle Çıkışlı, On-Off Sıcaklık Kontrol Cihazı
14.2 mm büyüklüğünde görünür Led gösterge
Pt-100 girişli
Limit yada On/Off kontrol seçimi
Çalışma modunda PV ve SV göstergelerini On yada Off yapabilme özelliği
C1 limit çıkışı kontağı
Giriş Offset özelliği
Harici Reset girişi
Panel üzerinde Reset tuşu
Prob arızasında C1 çıkışı Off
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Girişler
Reset Girişi
C1 çıkışını başlangıç konumuna getirmek için Kontak girişi (Minimum puls süresi 260ms olmalıdır)
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off
A/D Dönüştürücü
12 bit
Örnekleme Zamanı
100ms
Histerisiz
1 ile 50 °C arasında ayarlanabilir
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Skala
0...700 °C
Doğruluk
±1 (tam skalanın) ±1 hane
Hat Direnci
En çok 100ohm
Çıkışlar
C1 çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO
SSR çıkışı
12V, 20mA
Röle Ömrü
Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G48xY48xD53 mm
Ağırlık
Yaklaşık 230g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Skala
0...700 °C
Doğruluk
±1 (tam skalanın) ±1 hane
Hat Direnci
En çok 100ohm
Girişler
Reset Girişi
C1 çıkışını başlangıç konumuna getirmek için Kontak girişi (Minimum puls süresi 260ms olmalıdır)
Çıkışlar
C1 çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO
SSR çıkışı
12V, 20mA
Röle Ömrü
Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off
A/D Dönüştürücü
12 bit
Örnekleme Zamanı
100ms
Histerisiz
1 ile 50 °C arasında ayarlanabilir
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G48xY48xD53 mm
Ağırlık
Yaklaşık 230g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
