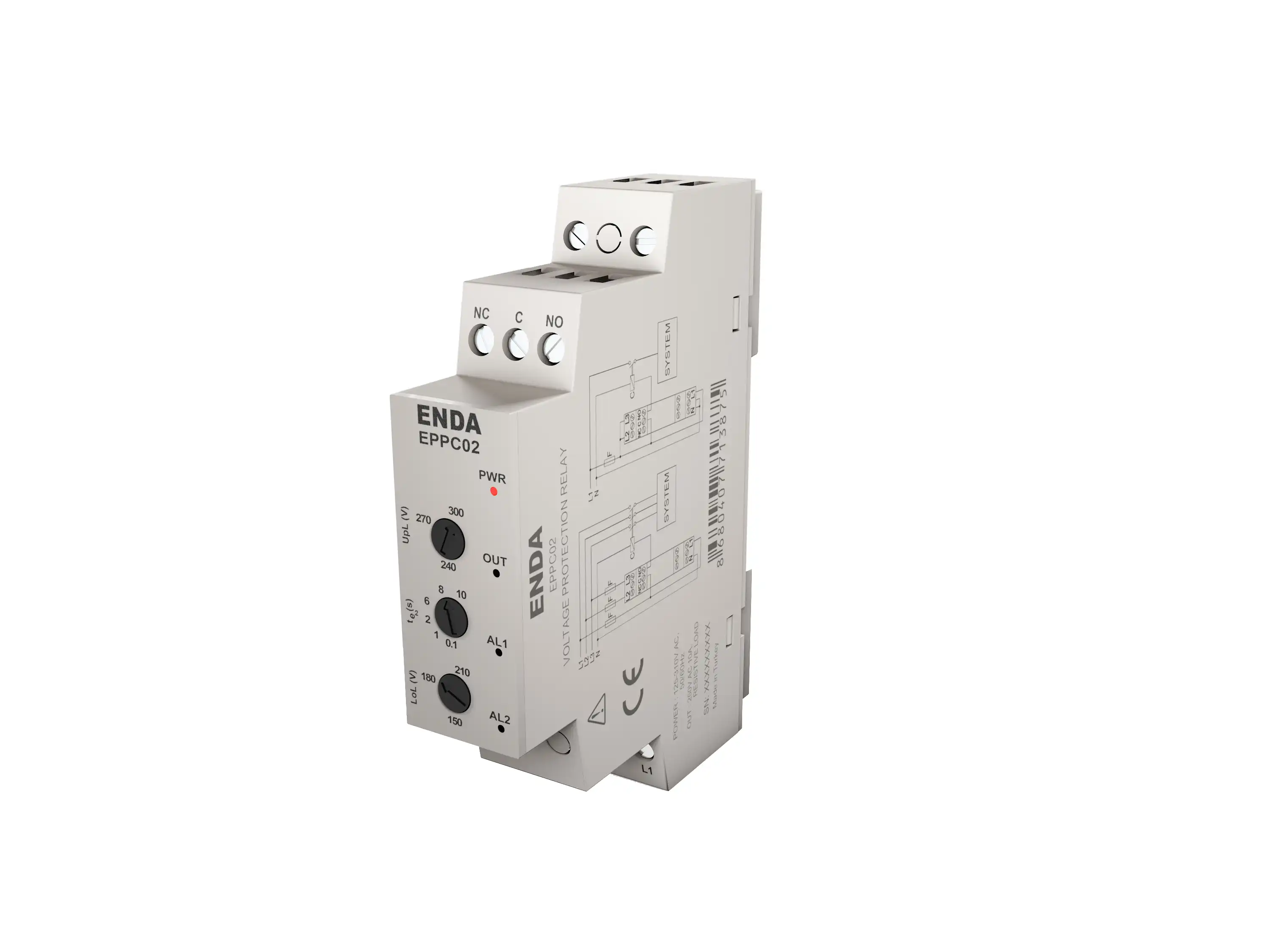

EPPC02
Tek ve 3 Faz Gerilim Kontrolü, Faz Sırası Değişiminde İkinci Rölesi Aktif, Aşırı-Düşük Gerilim Koruma Rölesi
Tek ve üç faz gerilim kontrolü yapılabilir
Faz yokluğu koruması
Faz sırası koruması
Ayarlanabilir gerilim koruması
Aşırı ve/veya düşük gerilim koruması
Sistem kontrolü için kontak çıkışları (OUT, OUT2)
Ray montajlı, klemens bağlantı
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC' ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre: IP20
Yükseklik
En çok 2000m
Çıkışlar
Kontrol Çıkışı (OUT)
250V AC, 10A (reziftif yük için), NO+NC
Kontrol Çıkışı (OUT2)
250V AC, 10A (reziftif yük için), NO+NC
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 10A reziftif yükte 50.000 anahtarlama
Kontrol Çıkış Durumu
OUT LED'i kontrol çıkışı enerjili iken yanar
OUT LED'i kontrol çıkışı enerjili iken ve faz sırası bozukken de yanar (bu durumda OUT2 rölesi çeker)
OUT LED'i kontrol çıkışı enerjili iken ve faz sırası bozukken de yanar (bu durumda OUT2 rölesi çeker)
Elektriksel Özellikler
Besleme Voltajı
125-410V AC +%10 -%10
Çalışma Frekansı
45-65Hz
Güç Tüketimi
En çok 10VA
Bağlantı
Vidalı klemens
Resetleme Süresi
En çok 0.01s
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
G18xY84xD62 mm
Ağırlık
Yaklaşık 90g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC' ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
125-410V AC +%10 -%10
Çalışma Frekansı
45-65Hz
Güç Tüketimi
En çok 10VA
Bağlantı
Vidalı klemens
Resetleme Süresi
En çok 0.01s
Çıkışlar
Kontrol Çıkışı (OUT)
250V AC, 10A (reziftif yük için), NO+NC
Kontrol Çıkışı (OUT2)
250V AC, 10A (reziftif yük için), NO+NC
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 10A reziftif yükte 50.000 anahtarlama
Kontrol Çıkış Durumu
OUT LED'i kontrol çıkışı enerjili iken yanar
OUT LED'i kontrol çıkışı enerjili iken ve faz sırası bozukken de yanar (bu durumda OUT2 rölesi çeker)
OUT LED'i kontrol çıkışı enerjili iken ve faz sırası bozukken de yanar (bu durumda OUT2 rölesi çeker)
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
G18xY84xD62 mm
Ağırlık
Yaklaşık 90g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
