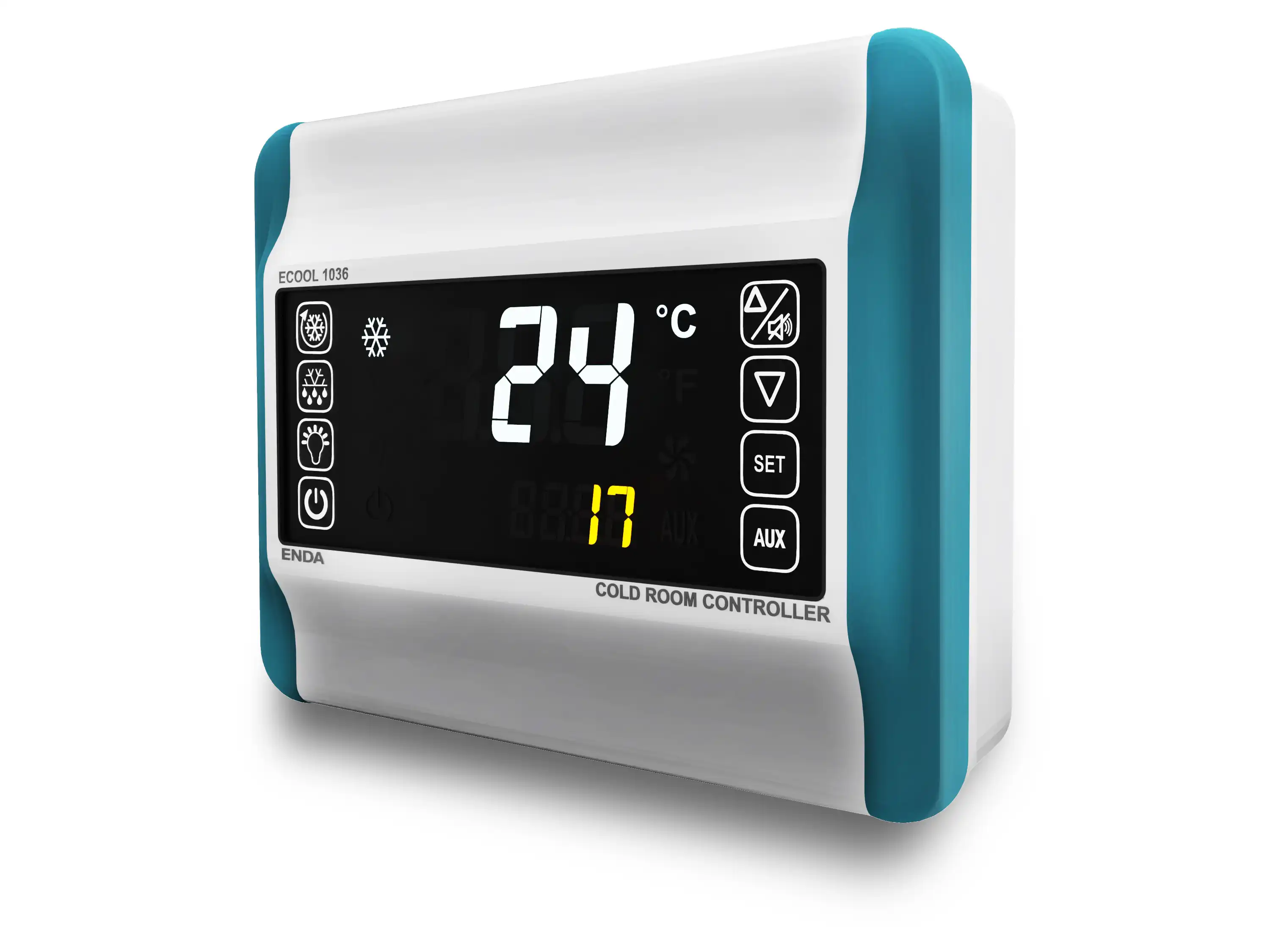

ECOOL 1036
180x230x66 mm ebatlı
Fanlı soğutma odalarının kontrolü
On-Off kontrol
Soğutma, defrost, fan, aydınlatma, alarm ve yardımcı(aux) kontrolü için altı röle çıkışı
Soğutma, defrost, opsiyonel gösterge için üç NTC prob girişi
Kapı kontrolü ve parametre ile ayarlanabilir, toplamda iki dijital giriş
NTC prob girişleri için yapılabilen offset ayarları
Parametre ile kompresör koruma özelliği
Prob arızalarında kompresörün çalışma, durma veya periyodik çalışma özelliği
Seçilebilir akıllı defrost özelliği
Manuel, hızlı defrost özelliği
Zamana ve evaporatör sıcaklığına bağımlı veya manuel defrost yapılma özelliği
Set değeri alt ve üst sınırları ayarlanabilme özelliği
Defrost süresi ve aralığı ayarlanabilme özelliği
Set değerine bağımlı alt ve üst alarm sınırları ayarlanabilme
°F veya ºC olarak sıcaklık birimi gösterebilme
RS485 Modbus RTU protokolü ile haberleşme özelliği
EN standartlarına göre CE markalıdır
Kılavuzlar
Yazılımlar
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC (Buzlanma olmadan) |
| Bağıl Nem | 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır. |
| Koruma Sınıfı | EN 60529 standardına göre IP65 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 230V AC +%10 -%20, 50/60Hz |
| Güç Tüketimi | En çok 5.6VA |
| Bağlantı | 2.5 ve 1.75 mm²lik soketli klemens |
| Skala | -60.0...+150.0°C (-76.0 ... +302ºF) |
| Duyarlılık | 0.1 °C (0.1 ºC veya 1 ºC olarak seçilebilir) |
| Doğruluk | ±1 °C |
| Zaman Doğruluğu | ±%1 |
| Gösterge | 120x70mm, üstte 3 hane ve tek noktalı, altta 4 hane ve çift noktalı gösterge (üstteki eksi haneli) |
| EMC | EN 61326-1: 2013 |
| Güvenlik Gereksinimleri | EN 61010-1: 2010 (Pollution degree 2, overvoltage category II) |
| Çıkışlar | |
| Kompresör Röle Çıkışı | Rezistif yük için: NO 277V AC 30A, endüktif yük için: 2hp 250V AC |
| Defrost Röle Çıkışı | Rezistif yük için: NO 250V AC 16A, endüktif yük için: 1/2hp 240V AC |
| Fan Röle Çıkışı | Rezistif yük için: NO 250V AC 16A, endüktif yük için: 1/2hp 240V AC |
| Aydınlatma Röle Çıkışı | Rezistif yük için: NO 250V AC 16A, endüktif yük için: 1/2hp 240V AC |
| Alarm Röle Çıkışı | Rezistif yük için: NO 250V AC 8A, NC 250V 8A endüktif yük için: 1/2hp 240V AC |
| Yardımcı(AUX) Röle Çıkışı | Rezistif yük için: NO 277V AC 30A, endüktif yük için: 2hp 250V AC |
| Röle Ömrü | Kompresör Rölesi: Mekanik 10.000.000 operasyon (yük olmadan), Elektriksel 100.000 operasyon (20A 277V AC, rezistif yük) Defrost Rölesi: Mekanik 30.000.000 operasyon (yük olmadan), Elektriksel 100.000 operasyon (16A 250V AC, rezistif yük) Fan Rölesi: Mekanik 30.000.000 operasyon (yük olmadan), Elektriksel 100.000 operasyon (16A 250V AC, rezistif yük) Aydınlatma Rölesi: Mekanik 30.000.000 operasyon (yük olmadan), Elektriksel 100.000 operasyon (16A 250V AC, rezistif yük) Alarm Rölesi: Mekanik 30.000.000 operasyon (yük olmadan), Elektriksel 100.000 operasyon (8A 250V AC, rezistif yük) Yardımcı(AUX) Rölesi: Mekanik 30.000.000 operasyon (yük olmadan), Elektriksel 100.000 operasyon (8A 250V AC, rezistif yük) |
| Kontrol | |
| Kontrol Biçimi | Set değerleri ve dijital girişler ile kompresör, defrost, fan, aydınlatma, alarm ve yardımcı çıkış kontrolü |
| Kontrol Yöntemi | On-Off kontrol |
| Histerisiz | 1...20.0 °C arasında ayarlanabilir |
| Kutu | |
| Montaj Şekli | Duvara montaj |
| Ebat | G180xY230xD66 mm |
| Ağırlık | Yaklaşık 1150g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
