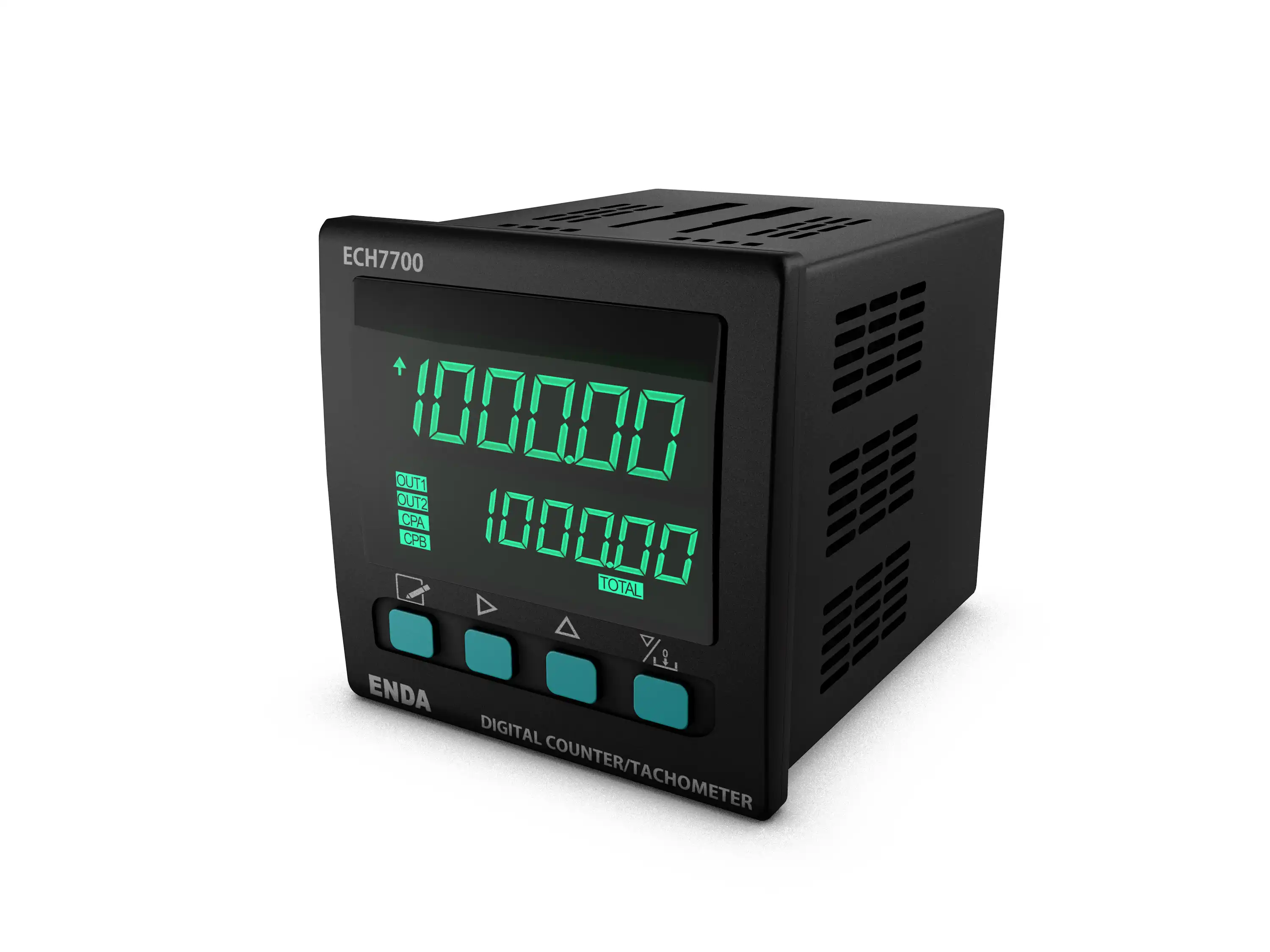

ECH7700

72x72 mm Ebatlı, LCD ekranlı, PNP/ NPN/ ENCODER Girişli, İki Röle Çıkışlı, Seçilebilir Sayıcı veya Takometre

Karşılaştır
ECH7700 Enda Product
Karşılaştır

  • 2x6 hane göstergeli

  • Sayıcı ve Devir/Hız ölçüm cihazı olarak programlanabilme imkanı

  • 6 Haneli grup sayma fonksiyonu (Batch Counter)

  • 9 Haneli toplam sayma fonksiyonu (Total Counter)

  • Period, zaman farkı, puls zamanı, devir ve hız ölçebilme

  • Ön paneldeki tuşlardan kolayca ayarlanabilir

  • Faz farklı giriş ile ileri/geri sayar

  • Giriş frekansı seçilebilir

  • Giriş işareti 0.000001 ile 99.9999 arasında istenen değer ile çarpılarak kalibrasyon yapılabilir

  • Desimal nokta 1. ile 5. basamak arasında ayarlanabilir

  • Sensör giriş tipi tuş takımından seçilebilir (PNP, NPN)

  • Çift setli ve çift kontaklıdır

  • SET1 SET2'ye bağımlı seçilebilir

  • Çıkış kontağı, sürekli çıkış veya 0.01 ila 999.9 saniye aralığında çekecek şekilde ayarlanabilir

  • Devir ölçme modunda çıkışın geciktirllmesi ayarlanabilir

  • Seçilebilir fonksiyonel Reset

  • 0/500000 arasında seçilebilir Offset

  • Seçilebilir parametre güvenliği

  • Soketli klemens ile montaj ve servis kolaylığı sağlanmıştır

  • RS485 Modbus haberleşme ara birimi

  • En standartlarına göre CE markalı

Kılavuzlar

Yazılımlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...50 ºC / -25...70º C
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Girişler
Sayma Girişi CPA, CPB
2 Adet (maksimum 50kHz, 5V ila 30V’luk puls) PNP ve NPN giriş olarak seçilebilir
Sayma Frekansı (Hz)
20Hz, 50Hz, 100Hz, 500Hz, 1000Hz, 5000Hz, 10kHz, 20khz, 30kHz ve 40kHz programlanarak seçilebilir
Reset Girişi
PNP: Pozitif reset (1ms ile 100ms arasında ayarlanabilir 5V ila 30V'luk puls)
NPN: GND terminali RESET IN terminaline bağlanarak resetlenir

Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G72xY72xD97 mm
Ağırlık
Yaklaşık 230g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 10-30V DC / 8-24V AC ±%10 SMPS
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Çıkışlar
Kontrol Çıkışı OUT1
250V AC, 2A (rezistif yük için), NO+NC
Kontrol Çıkışı OUT2
250V AC, 2A (rezistif yük için), NO
SSR1, SSR2 Çıkışı
En fazla 30V DC, 50mA (S.S. OUT)
Sensör Besleme Çıkışı
12V DC, en fazla 50mA (regülesiz)
Röle Ömrü
Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Doğruluk
±% 0.01 ± 1ms
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...50 ºC / -25...70º C
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 10-30V DC / 8-24V AC ±%10 SMPS
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Girişler
Sayma Girişi CPA, CPB
2 Adet (maksimum 50kHz, 5V ila 30V’luk puls) PNP ve NPN giriş olarak seçilebilir
Sayma Frekansı (Hz)
20Hz, 50Hz, 100Hz, 500Hz, 1000Hz, 5000Hz, 10kHz, 20khz, 30kHz ve 40kHz programlanarak seçilebilir
Reset Girişi
PNP: Pozitif reset (1ms ile 100ms arasında ayarlanabilir 5V ila 30V'luk puls)
NPN: GND terminali RESET IN terminaline bağlanarak resetlenir

Çıkışlar
Kontrol Çıkışı OUT1
250V AC, 2A (rezistif yük için), NO+NC
Kontrol Çıkışı OUT2
250V AC, 2A (rezistif yük için), NO
SSR1, SSR2 Çıkışı
En fazla 30V DC, 50mA (S.S. OUT)
Sensör Besleme Çıkışı
12V DC, en fazla 50mA (regülesiz)
Röle Ömrü
Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Doğruluk
±% 0.01 ± 1ms
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G72xY72xD97 mm
Ağırlık
Yaklaşık 230g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
