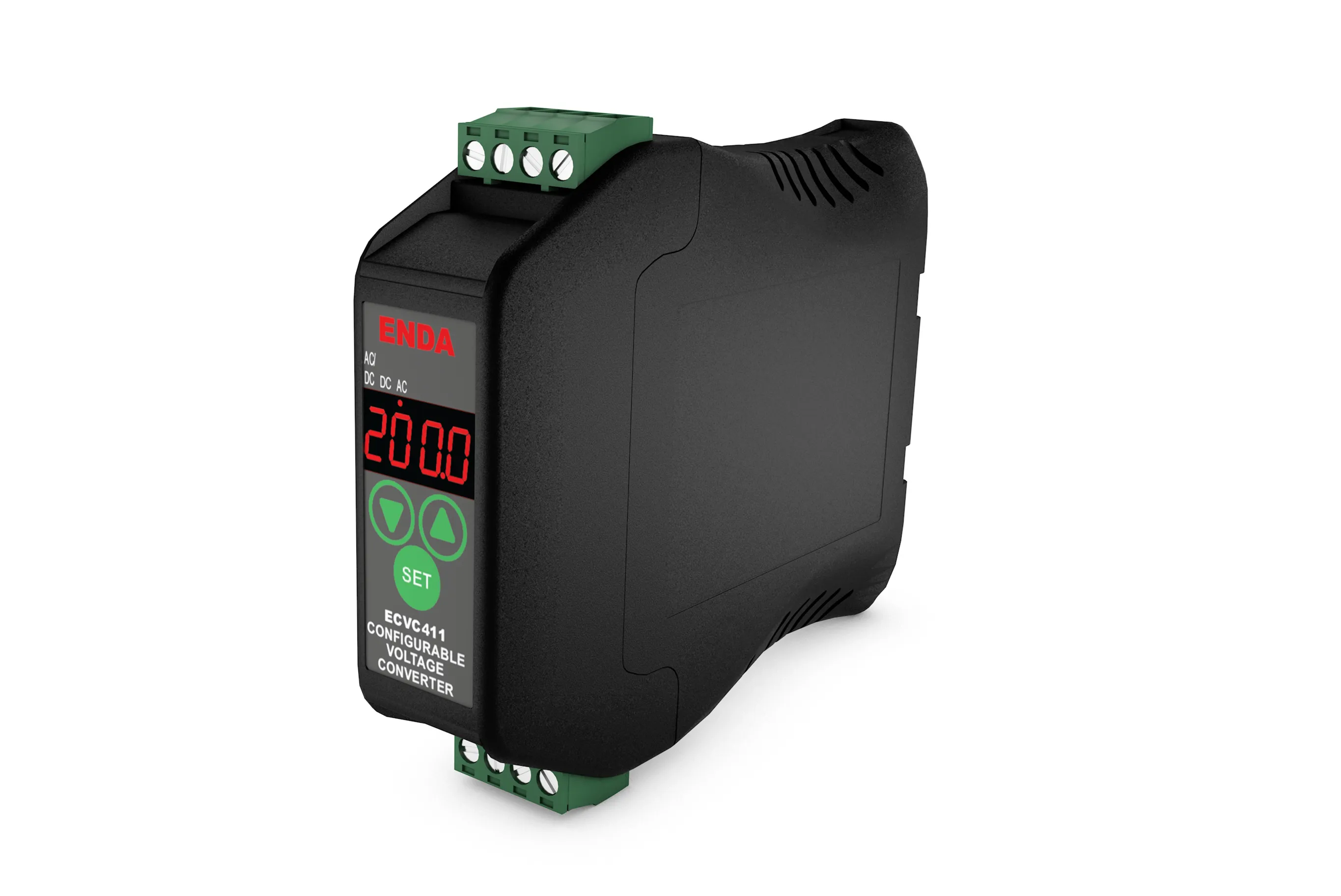

ECVC411
0-100V AC/DC ve 0-500V AC/DC Girişli Gerilim Çevirici
4 hane dijital göstergeli
Ön paneldeki tuşlardan kolayca ayarlanabilir
0-100V AC/DC ve 0-500V AC/DC giriş
Seçilebilir AC, DC veya True RMS ölçme özelliği
1V ila 9999V arası pogramlanabilir skala
Seçilebilir 0-20mA, 4-20mA, 0-10V veya 1-5V analog çıkış
Giriş, çıkış ve besleme arası üç yollu izolasyon
İzole ModBus RTU protokolü ile haberleşme
Tuş kilidi özelliği
Soketli klemens bağlantı
EN standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Çalışma/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Kutu
Kutu Şekli
TH 35 tipi raya monte edilir
Ebat
G25xY97xD115 mm
Ağırlık
Yaklaşık 150g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Tipi
itYP=u500 ise 0...500V AC/DC girişi, 0...500V AC/DC skala ile ölçüm için kullanılır
itYP=u100 ise 0...100V AC/DC girişi, 0...100V AC/DC skala ile ölçüm için kullanılır
itYP=utr.r ise 0-100V AC/DC girişi, utr.r parametresi ile skala belirlenerek gerilim trafosu ile ölçüm için kullanılır
itYP=u100 ise 0...100V AC/DC girişi, 0...100V AC/DC skala ile ölçüm için kullanılır
itYP=utr.r ise 0-100V AC/DC girişi, utr.r parametresi ile skala belirlenerek gerilim trafosu ile ölçüm için kullanılır
Skala
AC ve RMS:
itYP=u500 ise 0...500V AC/DC
itYP=u100 ise 0...100V AC
itYP=utr.r ise -999...9999V AC/DC (utr.r parametresi ile belirlenir. Örneğin: utr.r=1000 için skala 0...1000V)
DC:
ityP=u500 ise -500...500V DC
ityP=u100 ise -100...100V DC
ityP=utr.r ise -999...9999V DC (utr.r parametresi ile belirlenir. Örneğin: utr.r=1000 için skala -999...1000V)
itYP=u500 ise 0...500V AC/DC
itYP=u100 ise 0...100V AC
itYP=utr.r ise -999...9999V AC/DC (utr.r parametresi ile belirlenir. Örneğin: utr.r=1000 için skala 0...1000V)
DC:
ityP=u500 ise -500...500V DC
ityP=u100 ise -100...100V DC
ityP=utr.r ise -999...9999V DC (utr.r parametresi ile belirlenir. Örneğin: utr.r=1000 için skala -999...1000V)
Duyarlılık
0.01V
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
Giriş Aralığı
0-500V AC/DC giriş için ±1250V DC üzeri gerilimlerde cihazda hasar oluşur
0-100V AC/DC giriş için ±250V DC üzeri gerilimlerde cihazda hasar oluşur
0-100V AC/DC giriş için ±250V DC üzeri gerilimlerde cihazda hasar oluşur
Giriş Empedansı
0-500V giriş için 880kohm
0-100V giriş için 177kohm
0-100V giriş için 177kohm
Frekans Aralığı
DC, 20Hz - 70Hz
Besleme Voltajı
ECVC411-UV için : 90-250V AC, 50/60Hz
ECVC411-LV için : 10-30V DC/8-24V AC, 50/60Hz
ECVC411-LV için : 10-30V DC/8-24V AC, 50/60Hz
Güç Tüketimi
7VA
Çıkışlar
mA: 0-20mA DC veya 4-20mA DC, % ±0,5 (yük direnci en çok 500ohm)
V: 0-10V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)
V: 0-10V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)
Bağlantı
2.5mm² soketli klemens
Çevresel Özellikler
Çalışma/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Giriş Tipi
itYP=u500 ise 0...500V AC/DC girişi, 0...500V AC/DC skala ile ölçüm için kullanılır
itYP=u100 ise 0...100V AC/DC girişi, 0...100V AC/DC skala ile ölçüm için kullanılır
itYP=utr.r ise 0-100V AC/DC girişi, utr.r parametresi ile skala belirlenerek gerilim trafosu ile ölçüm için kullanılır
itYP=u100 ise 0...100V AC/DC girişi, 0...100V AC/DC skala ile ölçüm için kullanılır
itYP=utr.r ise 0-100V AC/DC girişi, utr.r parametresi ile skala belirlenerek gerilim trafosu ile ölçüm için kullanılır
Skala
AC ve RMS:
itYP=u500 ise 0...500V AC/DC
itYP=u100 ise 0...100V AC
itYP=utr.r ise -999...9999V AC/DC (utr.r parametresi ile belirlenir. Örneğin: utr.r=1000 için skala 0...1000V)
DC:
ityP=u500 ise -500...500V DC
ityP=u100 ise -100...100V DC
ityP=utr.r ise -999...9999V DC (utr.r parametresi ile belirlenir. Örneğin: utr.r=1000 için skala -999...1000V)
itYP=u500 ise 0...500V AC/DC
itYP=u100 ise 0...100V AC
itYP=utr.r ise -999...9999V AC/DC (utr.r parametresi ile belirlenir. Örneğin: utr.r=1000 için skala 0...1000V)
DC:
ityP=u500 ise -500...500V DC
ityP=u100 ise -100...100V DC
ityP=utr.r ise -999...9999V DC (utr.r parametresi ile belirlenir. Örneğin: utr.r=1000 için skala -999...1000V)
Duyarlılık
0.01V
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
Giriş Aralığı
0-500V AC/DC giriş için ±1250V DC üzeri gerilimlerde cihazda hasar oluşur
0-100V AC/DC giriş için ±250V DC üzeri gerilimlerde cihazda hasar oluşur
0-100V AC/DC giriş için ±250V DC üzeri gerilimlerde cihazda hasar oluşur
Giriş Empedansı
0-500V giriş için 880kohm
0-100V giriş için 177kohm
0-100V giriş için 177kohm
Frekans Aralığı
DC, 20Hz - 70Hz
Besleme Voltajı
ECVC411-UV için : 90-250V AC, 50/60Hz
ECVC411-LV için : 10-30V DC/8-24V AC, 50/60Hz
ECVC411-LV için : 10-30V DC/8-24V AC, 50/60Hz
Güç Tüketimi
7VA
Çıkışlar
mA: 0-20mA DC veya 4-20mA DC, % ±0,5 (yük direnci en çok 500ohm)
V: 0-10V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)
V: 0-10V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)
Bağlantı
2.5mm² soketli klemens
Kutu
Kutu Şekli
TH 35 tipi raya monte edilir
Ebat
G25xY97xD115 mm
Ağırlık
Yaklaşık 150g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
