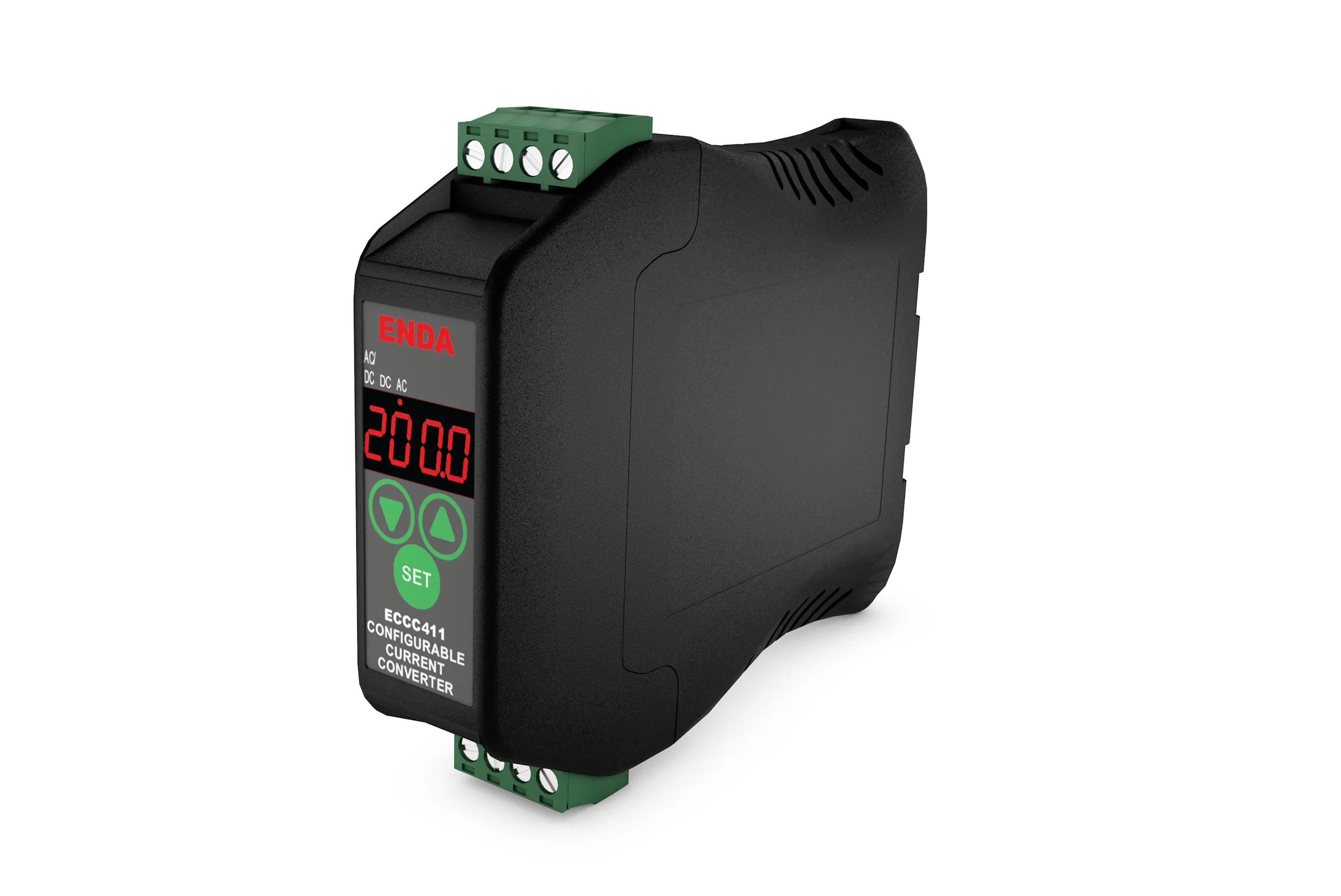

ECCC411

Seçilebilir Akım Trafo veya Şönt Girişli, Programlanabilir Akım Çevirici

Karşılaştır

Karşılaştır

4 hane dijital göstergeli
Ön paneldeki tuşlardan kolayca ayarlanabilir
5A/60mV, CT20/30 akım trafosu/60mV veya 1A giriş
Seçilebilir AC, DC veya True RMS ölçme özelliği
5A ile 9999A arası programlanabilir skala
Seçilebilir 0-20mA, 4-20mA, 0-10V veya 1-5V analog çıkış
Giriş, çıkış ve besleme arası üç yollu izolasyon
İzole ModBus RTU protokolü ile haberleşme
Tuş kilidi özelliği
Ray montajlı
Soketli klemens bağlantı
EN standartlarına göre CE markalı

Kılavuzlar

Kullanma Kılavuzu

Yazılımlar

Enda Modbus Studio

Çevresel Özellikler

Çalışma/Depolama Sıcaklığı

0...+50 ºC / -25...+70 ºC

Bağıl Nem

31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır

Koruma Sınıfı

EN 60529 standardına göre IP20

Yükseklik

En çok 2000m

Kutu

Kutu Şekli

TH 35 tipi raya monte edilir

Ebat

G25xY97xD115 mm

Ağırlık

Yaklaşık 150g (ambalajlı olarak)

Kutu Malzemeleri

Kendi kendine sönen plastikler kullanılmıştır

Elektriksel Özellikler

Giriş Tipi

ECCCC-xV için 5A veya 60mV
ECCC-CT-xV için CT20/CT30 akım trafosu veya 60mV
ECCC-X1-xV için 1A

Skala

AC ve RMS:
Giriş tipi 5A/60mV: 0...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala 0...5A
Giriş tipi CT20/30 veya 60mV:
itYP=Ct20 ise 0...300A (tUrn parametresi ile belirlenir)
Ör: tUrn=1 için skala 0...300A
itYP=Ct30 ise 0...120A (tUrn parametresi ile belirlenir)
Ör: tUrn=1 için skala 0...120A
Giriş tipi 1A: 0...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=1 için skala 0...1A
DC:
Giriş tipi 5A/60mV: -999...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala -5...5A
Giriş tipi CT20/30 veya 60mV:
Akım trafosu ile DC ölçüm yapılamaz
itYP=SHnt için skala -999..9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala -5...5A
Giriş tipi 1A : -999...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=1 için skala -1...1A

Duyarlılık

0.002A x c.tr.r (Örneğin c.tr.r=5 için duyarlılık 0.01A)

Doğruluk

AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)

Giriş Aralığı

Giriş tipi 60mV ise -60mV...60mV (50V üzeri gerilimlerden cihazda hasar oluşur)
Giriş tipi 1A ise -1A... 1A (2A ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş tipi 5A ise -5A...5A (10A ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş tipi CT20/30 ise 0...150mA

Giriş Empedansı

60mV giriş için 20kohm
1A giriş için 90mohm
5A giriş için 12mohm
CT20/CT30 giriş için 600mohm

Frekans Aralığı

DC, 20Hz - 70Hz

Besleme Voltajı

ECCC-UV için : 90-250V AC, 50/60Hz
ECCC-LV için : 10-30V DC/8-24V AC, 50/60Hz

Güç Tüketimi

7VA

Çıkışlar

mA: 0-20mA DC veya 4-20mA DC, % ±0,5 (yük direnci en çok 500ohm)
V: 0-10V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)

Bağlantı

Soketli klemens
