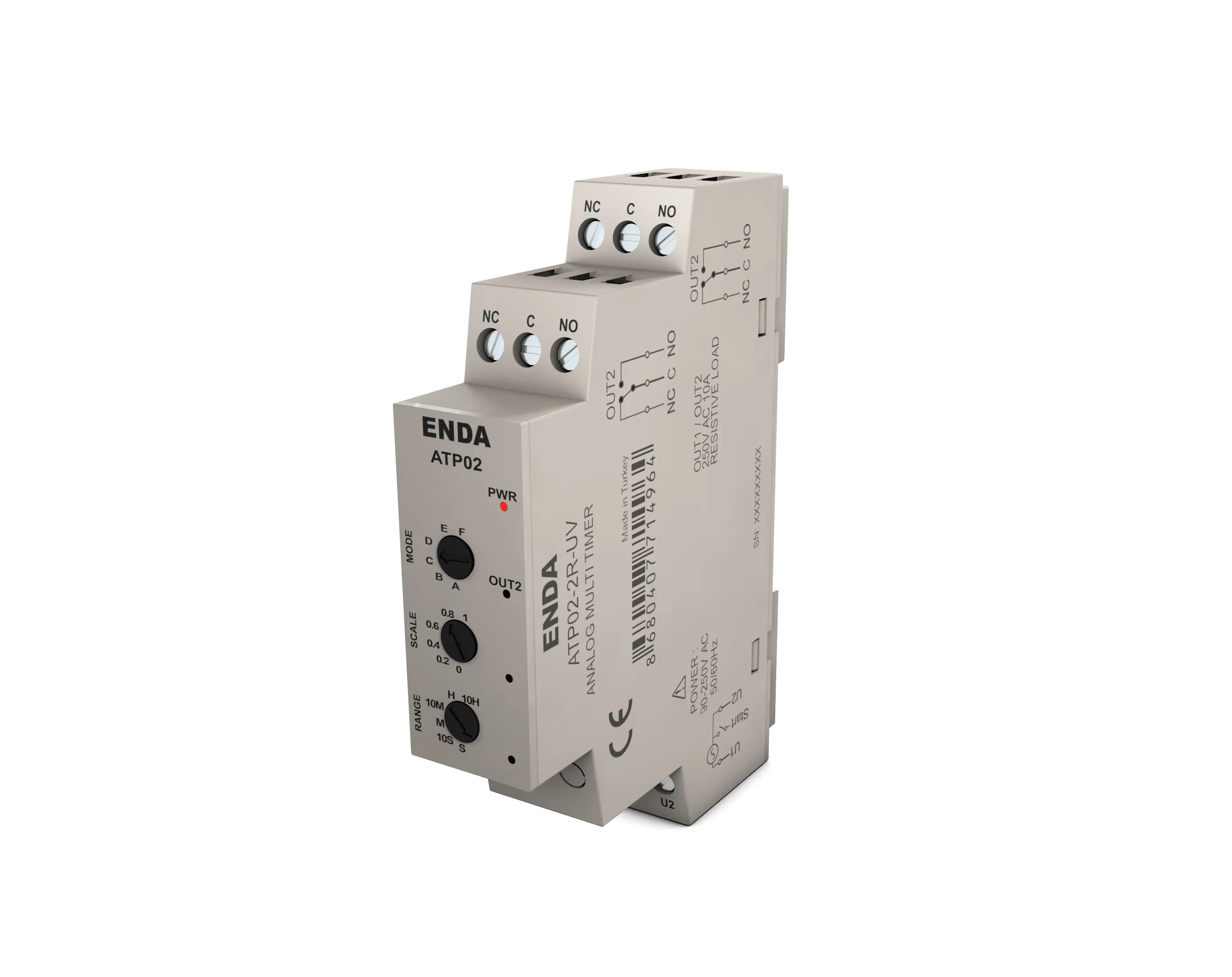

ATP02
18x90 mm Ebatlı, Ray montajlı, Çok Fonksiyonlu Analog Zaman Rölesi
Besleme voltajı ile tetikleme
Tetikleme çıkışı (OUT1 isteğe bağlı)
Zamanlama fonksiyonu için kontak çıkışı (OUT2)
6 farklı zamanlama modu (A, B, C, D, E, F)
6 farklı zamanlama birimi (S, 10S, M, 10M, H, 10H)
Seçilebilir kontrol girişli bırakmada gecikmeli zamanlama
Ray montajlı
Klemens bağlantı
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
IP20, EN 60529 standardına göre
Yükseklik
En çok 2000m
Çıkışlar
Kontrol çıkışı OUT1/OUT2
2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 10A rezistif yükte 50.000 anahtarlama
Kontrol Çıkışı Durumu
OUT2 LED’i kontrol çıkışı (OUT2) enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
G18xY90xD66 mm
Ağırlık
Yaklaşık 90g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
90-250V AC +%10 , 50/60Hz veya 24V AC ±%10, 50/60Hz, 24V DC ±%10
Güç Tüketimi
10VA
Bağlantı
Vidalı klemens
Skala
0-1 istenen aralıkta ayarlanabilir
Resetleme Süresi
Max 0.04 saniye
Doğruluk
Besleme voltajına bağlı oluşabilecek hata max %0.2
Set değerinin ayarlanmasında oluşabilecek hata max %4.5
Sıcaklık etkisine bağlı oluşabilecek hata max %1
Set değerinin ayarlanmasında oluşabilecek hata max %4.5
Sıcaklık etkisine bağlı oluşabilecek hata max %1
Kontrol
Zamanlama Fonksiyonu
A, B, C, D, E, F modları cihaz üzerinden seçilebilir
Zamanlama Birimi
Saniye, 10saniye, dakika, 10dakika, saat, 10saat cihaz üzerinden seçilebilir
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
IP20, EN 60529 standardına göre
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC +%10 , 50/60Hz veya 24V AC ±%10, 50/60Hz, 24V DC ±%10
Güç Tüketimi
10VA
Bağlantı
Vidalı klemens
Skala
0-1 istenen aralıkta ayarlanabilir
Resetleme Süresi
Max 0.04 saniye
Doğruluk
Besleme voltajına bağlı oluşabilecek hata max %0.2
Set değerinin ayarlanmasında oluşabilecek hata max %4.5
Sıcaklık etkisine bağlı oluşabilecek hata max %1
Set değerinin ayarlanmasında oluşabilecek hata max %4.5
Sıcaklık etkisine bağlı oluşabilecek hata max %1
Çıkışlar
Kontrol çıkışı OUT1/OUT2
2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 10A rezistif yükte 50.000 anahtarlama
Kontrol Çıkışı Durumu
OUT2 LED’i kontrol çıkışı (OUT2) enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar
Kontrol
Zamanlama Fonksiyonu
A, B, C, D, E, F modları cihaz üzerinden seçilebilir
Zamanlama Birimi
Saniye, 10saniye, dakika, 10dakika, saat, 10saat cihaz üzerinden seçilebilir
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
G18xY90xD66 mm
Ağırlık
Yaklaşık 90g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
