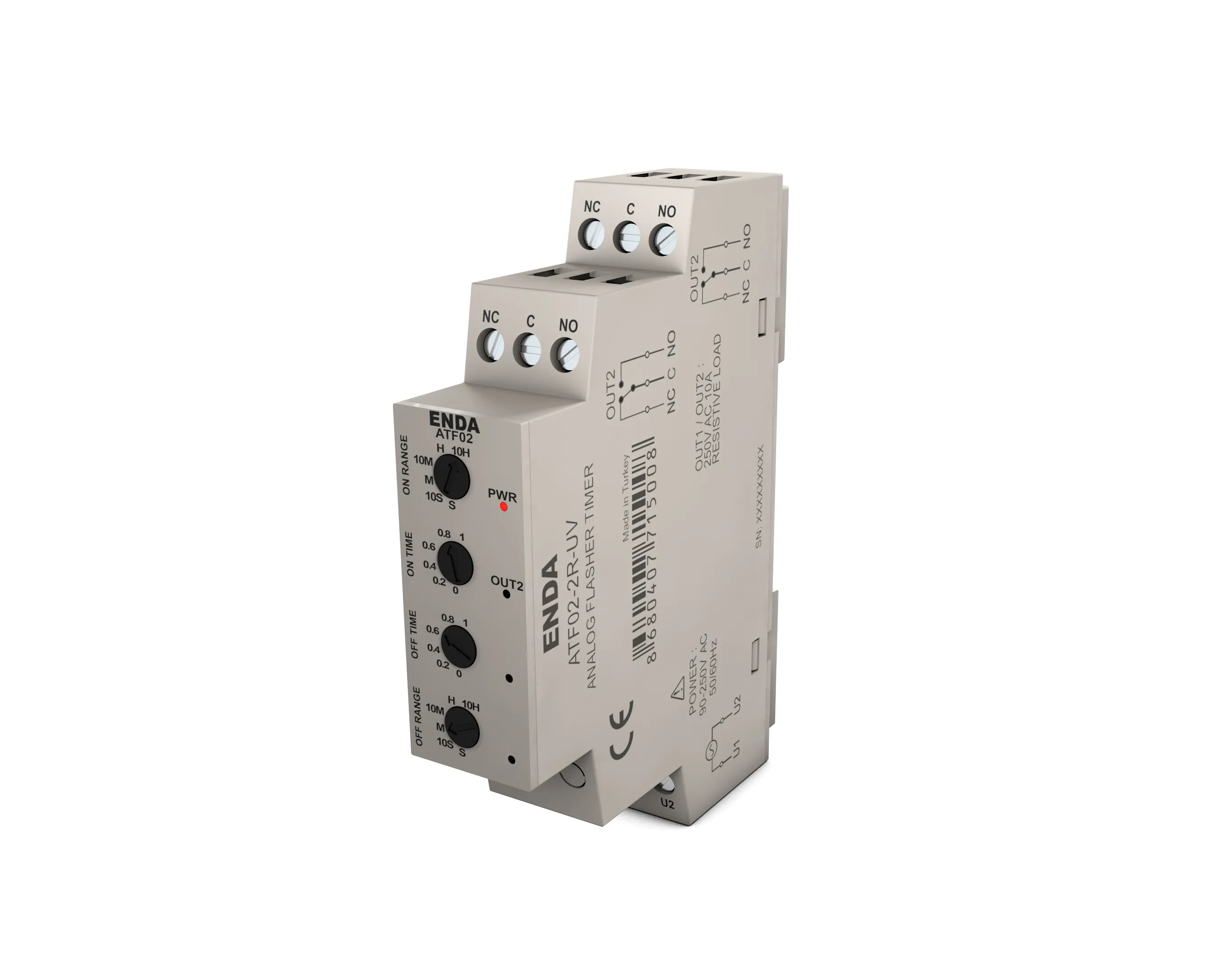

ATF02
18x90 mm Ebatlı, Ray Montajlı, Flaşör, Analog Zaman Rölesi
Besleme voltajı ile tetikleme
Tetikleme çıkışı (OUT1 isteğe bağlı)
Zamanlama fonksiyonu için kontak çıkışı (OUT2)
ton ve toff süreleri ayrı ayrı ayarlanabilir
6 farklı zamanlama birimi (S, 10S, M, 10M, H, 10H)
Ray montajlı
Klemens bağlantı
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
IP20, EN 60529 standardına göre
Yükseklik
En çok 2000m
Çıkışlar
Kontrol çıkışı OUT1/OUT2
2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 10A rezistif yükte 50.000 anahtarlama
Kontrol Çıkışı Durumu
OUT2 LED’i ton süresince yanar, toff süresince flash yapar
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
G18xY90xD66 mm
Ağırlık
Yaklaşık 90g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 24V AC ±%10, 50/60Hz veya 24V DC ±%10
Güç Tüketimi
10VA
Bağlantı
Vidalı klemens
Skala
0-1 istenen aralıkta ayarlanabilir
Resetleme Süresi
Max. 0.04s
Doğruluk
Besleme voltajına bağlı oluşabilecek hata max. %0.2
Set değerinin ayarlanmasında oluşabilecek hata max. %4.5
Sıcaklık etkisine bağlı oluşabilecek hata max. %1
Set değerinin ayarlanmasında oluşabilecek hata max. %4.5
Sıcaklık etkisine bağlı oluşabilecek hata max. %1
Kontrol
Zamanlama Fonksiyonu
ton: rölenin çekili kalma süresi, toff: rölenin bırakılı kalma süresi cihaz üzerinden ayarlanabilir
Zamanlama Birimi
On ve Off süreleri için ayrı ayrı saniye, 10saniye, dakika, 10dakika, saat, 10saat cihaz üzerinden seçilebilir
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
IP20, EN 60529 standardına göre
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 24V AC ±%10, 50/60Hz veya 24V DC ±%10
Güç Tüketimi
10VA
Bağlantı
Vidalı klemens
Skala
0-1 istenen aralıkta ayarlanabilir
Resetleme Süresi
Max. 0.04s
Doğruluk
Besleme voltajına bağlı oluşabilecek hata max. %0.2
Set değerinin ayarlanmasında oluşabilecek hata max. %4.5
Sıcaklık etkisine bağlı oluşabilecek hata max. %1
Set değerinin ayarlanmasında oluşabilecek hata max. %4.5
Sıcaklık etkisine bağlı oluşabilecek hata max. %1
Çıkışlar
Kontrol çıkışı OUT1/OUT2
2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 10A rezistif yükte 50.000 anahtarlama
Kontrol Çıkışı Durumu
OUT2 LED’i ton süresince yanar, toff süresince flash yapar
Kontrol
Zamanlama Fonksiyonu
ton: rölenin çekili kalma süresi, toff: rölenin bırakılı kalma süresi cihaz üzerinden ayarlanabilir
Zamanlama Birimi
On ve Off süreleri için ayrı ayrı saniye, 10saniye, dakika, 10dakika, saat, 10saat cihaz üzerinden seçilebilir
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
G18xY90xD66 mm
Ağırlık
Yaklaşık 90g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
