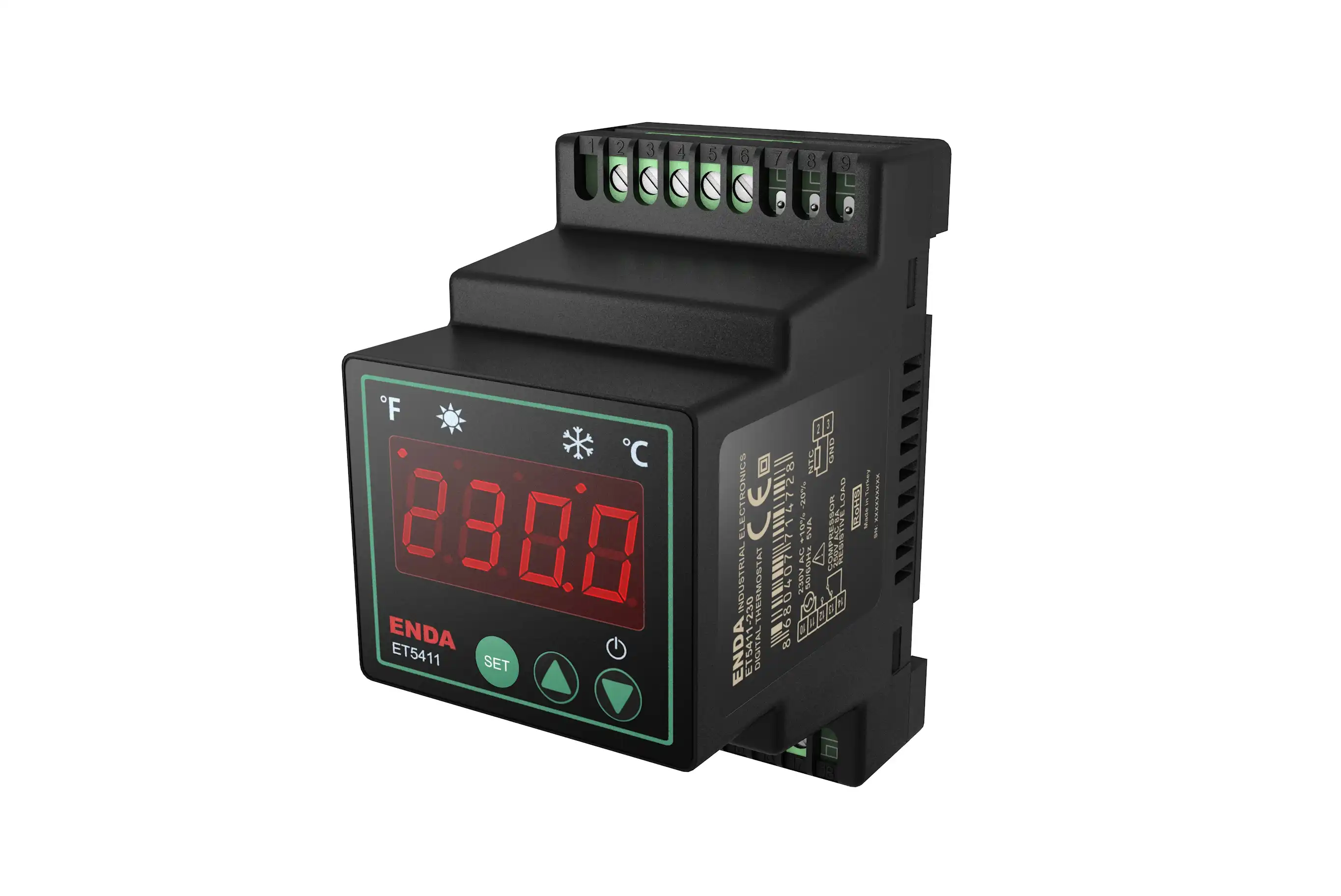

ET5411
54x94 mm Ebatlı, NTC Girişli, 1 Röle Çıkışlı, On-Off Sıcaklık Kontrol Cihazı
On-Off kontrol
Seçilebilen soğutma veya ısıtma kontrolü için röle çıkışı
Tek NTC prob girişi
Giriş için Offset özelliği
Prob arızalarında kontak çıkışının çalışması, durması veya periyodik çalışması ayarlanabilir
Set değerinin alt ve üst sınırları ayarlanabilir
Sıcaklık °F veya °C olarak gösterilebilir
RS485 ModBus RTU protokolü ile haberleşme özelliği
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Röle
8 Amper modeli: 250V AC, 8A (rezistif yük için), NO+NC
1/2hp 240V AC (endüktif yük için)
20 Amper modeli: 277V AC, 20A (rezistif yük için), NO
2hp 250V AC (endüktif yük için)
1/2hp 240V AC (endüktif yük için)
20 Amper modeli: 277V AC, 20A (rezistif yük için), NO
2hp 250V AC (endüktif yük için)
Röle Ömrü
8 Amper modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
20 Amper modeli: Yüksüz 10.000.000 anahtarlama; 277V AC, 20A rezistif yükte 100.000 anahtarlama
20 Amper modeli: Yüksüz 10.000.000 anahtarlama; 277V AC, 20A rezistif yükte 100.000 anahtarlama
Kutu
Montaj Şekli
TH 35 tipi raya monte edilir
Ebat
G54xY94xD68 mm
Ağırlık
Yaklaşık 190g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Vidalı klemens
Skala
-60.0...150.0 °C
Duyarlılık
0.1 °C (0.1 ºC veya 1 ºC olarak seçilebilir)
Doğruluk
±1 (tam skalanın)
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off
Histerisiz
1 ile 20.0 °C arasında ayarlanabilir
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Vidalı klemens
Skala
-60.0...150.0 °C
Duyarlılık
0.1 °C (0.1 ºC veya 1 ºC olarak seçilebilir)
Doğruluk
±1 (tam skalanın)
Çıkışlar
Röle
8 Amper modeli: 250V AC, 8A (rezistif yük için), NO+NC
1/2hp 240V AC (endüktif yük için)
20 Amper modeli: 277V AC, 20A (rezistif yük için), NO
2hp 250V AC (endüktif yük için)
1/2hp 240V AC (endüktif yük için)
20 Amper modeli: 277V AC, 20A (rezistif yük için), NO
2hp 250V AC (endüktif yük için)
Röle Ömrü
8 Amper modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
20 Amper modeli: Yüksüz 10.000.000 anahtarlama; 277V AC, 20A rezistif yükte 100.000 anahtarlama
20 Amper modeli: Yüksüz 10.000.000 anahtarlama; 277V AC, 20A rezistif yükte 100.000 anahtarlama
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off
Histerisiz
1 ile 20.0 °C arasında ayarlanabilir
Kutu
Montaj Şekli
TH 35 tipi raya monte edilir
Ebat
G54xY94xD68 mm
Ağırlık
Yaklaşık 190g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
