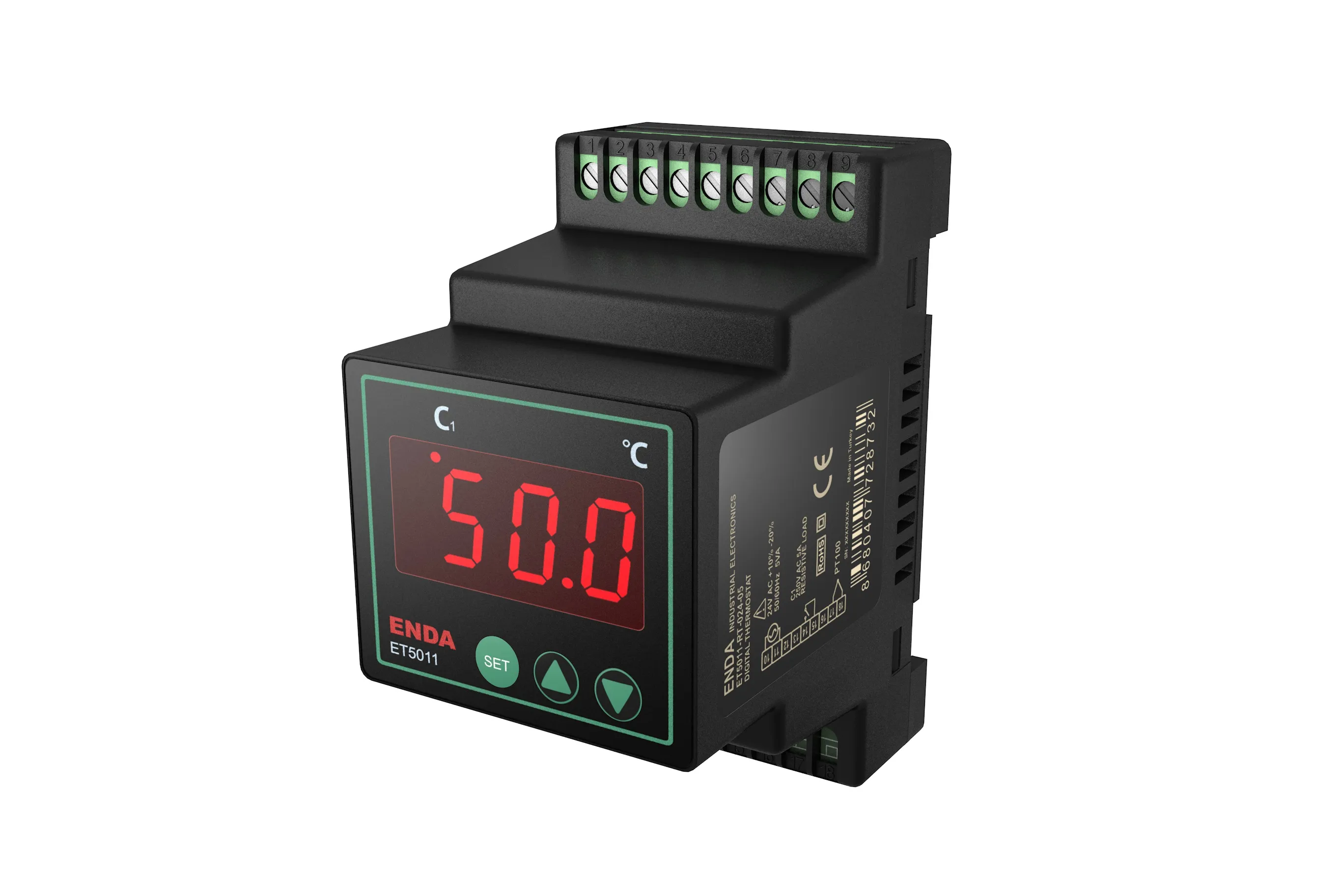

ET5011
54x94 mm Ebatlı, PT 100 Girişli, SSR+Röle Çıkışlı, PID Sıcaklık Kontrol Cihazı
Pt-100 giriş
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Soft-Start özelliği
Giriş için Offset özelliği
Sıcaklık kontrol çıkışı olarak kullanılabilen C1 röle çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP62, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
C1 çıkışı
5A modeli: 250V AC, 5A (rezistif yük için), NO kontrol çıkışı
8A modeli: 250V AC, 8A (rezistif yük için), NO+NC kontrol çıkışı
16A modeli: 250V AC, 16A (rezistif yük için), NO kontrol çıkışı
8A modeli: 250V AC, 8A (rezistif yük için), NO+NC kontrol çıkışı
16A modeli: 250V AC, 16A (rezistif yük için), NO kontrol çıkışı
Röle Ömrü
5A modeli: Yüksüz 5.000.000 anahtarlama; 250V AC, 5A rezistif yükte 100.000 anahtarlama
8A modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 300.000 anahtarlama
16A modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 16A rezistif yükte 100.000 anahtarlama
8A modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 300.000 anahtarlama
16A modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 16A rezistif yükte 100.000 anahtarlama
Kutu
Montaj Şekli
TH 35 tipi raya monte edilir
Ebat
G54xY94xD68 mm
Ağırlık
Yaklaşık 190g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Vidalı klemens
Skala
Pt-100 rezistans termometre için -200...600 °C
Pt-100 rezistans termometre için -99.9...300.0 °C
Pt-100 rezistans termometre için -99.9...300.0 °C
Doğruluk
±%0.5 (tam skalanın) ±1 hane
Hat Direnci
En çok 100ohm
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off, P, PI, PD, PID (seçilebilir)
A/D Dönüştürücü
12 bit
Örnekleme Zamanı
100ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 250 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP62, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Vidalı klemens
Skala
Pt-100 rezistans termometre için -200...600 °C
Pt-100 rezistans termometre için -99.9...300.0 °C
Pt-100 rezistans termometre için -99.9...300.0 °C
Doğruluk
±%0.5 (tam skalanın) ±1 hane
Hat Direnci
En çok 100ohm
Çıkışlar
C1 çıkışı
5A modeli: 250V AC, 5A (rezistif yük için), NO kontrol çıkışı
8A modeli: 250V AC, 8A (rezistif yük için), NO+NC kontrol çıkışı
16A modeli: 250V AC, 16A (rezistif yük için), NO kontrol çıkışı
8A modeli: 250V AC, 8A (rezistif yük için), NO+NC kontrol çıkışı
16A modeli: 250V AC, 16A (rezistif yük için), NO kontrol çıkışı
Röle Ömrü
5A modeli: Yüksüz 5.000.000 anahtarlama; 250V AC, 5A rezistif yükte 100.000 anahtarlama
8A modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 300.000 anahtarlama
16A modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 16A rezistif yükte 100.000 anahtarlama
8A modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 300.000 anahtarlama
16A modeli: Yüksüz 30.000.000 anahtarlama; 250V AC, 16A rezistif yükte 100.000 anahtarlama
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off, P, PI, PD, PID (seçilebilir)
A/D Dönüştürücü
12 bit
Örnekleme Zamanı
100ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 250 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj Şekli
TH 35 tipi raya monte edilir
Ebat
G54xY94xD68 mm
Ağırlık
Yaklaşık 190g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
