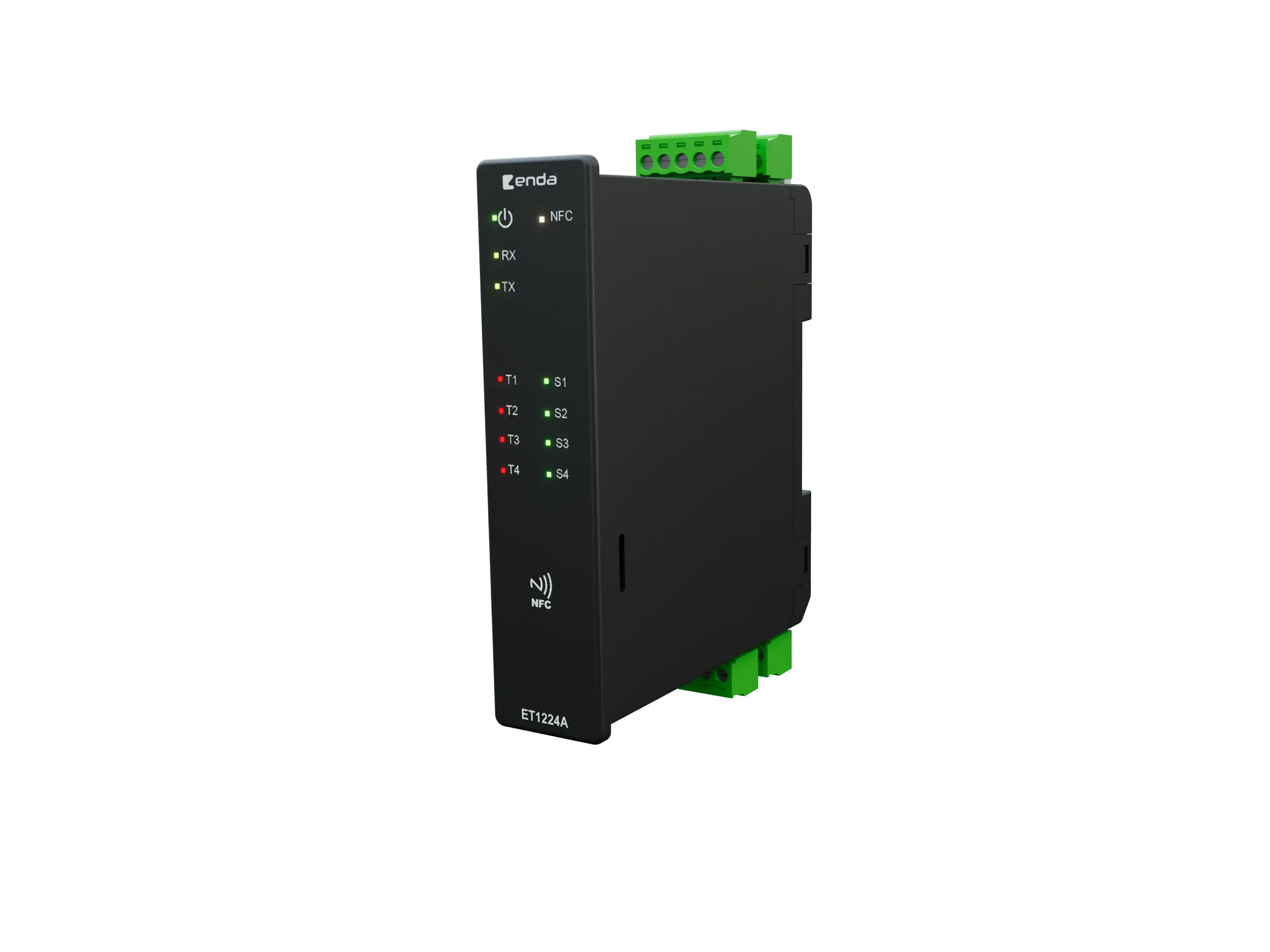

ET1224A

22.5x96 mm Ebatlı, Modbus Haberleşmeli, NFC Özellikli, 4 adet Seçilebilen Termokupl veya PT 100 Girişli, 4 adet SSR Çıkışlı PID Kontrol Cihazı

Karşılaştır
ET1224A Enda Product
Karşılaştır

  • Raya monte edilebilir kutu

  • Seçilebilir çift set değeri girilebilir

  • Seçilebilir TC ( J, K, L, T, S, R ) veya iki telli PT100 sensör tipi (Siparişte belirtilmelidir)

  • Kontrol çıkışları devre dışı bırakılabilir (Ölçme amaçlı kullanım için)

  • Dört adet SSR sıcaklık kontrol çıkışı

  • SSR Çıkışları manuel kontrol edilebilir

  • Soft-Start özelliği

  • RS485 Modbus protokolüyle haberleşme

  • Seçilebilir Isıtma/Soğutma kontrolü

  • Giriş için offset özelliği

  • Prob arızası durumunda SSR konumları seçilebilir veya periyodik çalıştırılabilir

  • PID parametrelerinin otomatik hesaplanması (SELF TUNE)

  • Modbus ile programlama

  • Isıtma hatası izleme kontrolü imkanı

  • NFC ile tüm parametrelerin okunması ve yazılması

  • EN standartlarına göre CE markalı

Kılavuzlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Çıkışlar
S1...S4 SSR Kontrol Çıkışı
Dört kanal, 24 VDC ±%20 maksimum 30mA kısa devre korumalı SSR kontrol çıkışı
Kutu
Montaj Şekli
Raya monte edilebilir kutu
Ebat
G22.5xY96xD86mm
Ağırlık
Yaklaşık 158g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
24V DC ±%20
Güç Tüketimi
En çok 5VA
Bağlantı
Soketli klemens
Skala
Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C

Doğruluk
Pt-100 (rezistans termometre): ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane

Hat Direnci
Termokupl için en çok 100ohm. Pt-100 için en çok 1ohm
Kontrol
Kontrol Biçimi
Dört bölge için farklı set-değer kontrolü
Kontrol Yöntemi
On-Off, P, PI, PD, PID
A/D Dönüştürücü
14 bit
Örnekleme Zamanı
200ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 125 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
24V DC ±%20
Güç Tüketimi
En çok 5VA
Bağlantı
Soketli klemens
Skala
Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C

Doğruluk
Pt-100 (rezistans termometre): ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane

Hat Direnci
Termokupl için en çok 100ohm. Pt-100 için en çok 1ohm
Çıkışlar
S1...S4 SSR Kontrol Çıkışı
Dört kanal, 24 VDC ±%20 maksimum 30mA kısa devre korumalı SSR kontrol çıkışı
Kontrol
Kontrol Biçimi
Dört bölge için farklı set-değer kontrolü
Kontrol Yöntemi
On-Off, P, PI, PD, PID
A/D Dönüştürücü
14 bit
Örnekleme Zamanı
200ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 125 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj Şekli
Raya monte edilebilir kutu
Ebat
G22.5xY96xD86mm
Ağırlık
Yaklaşık 158g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
