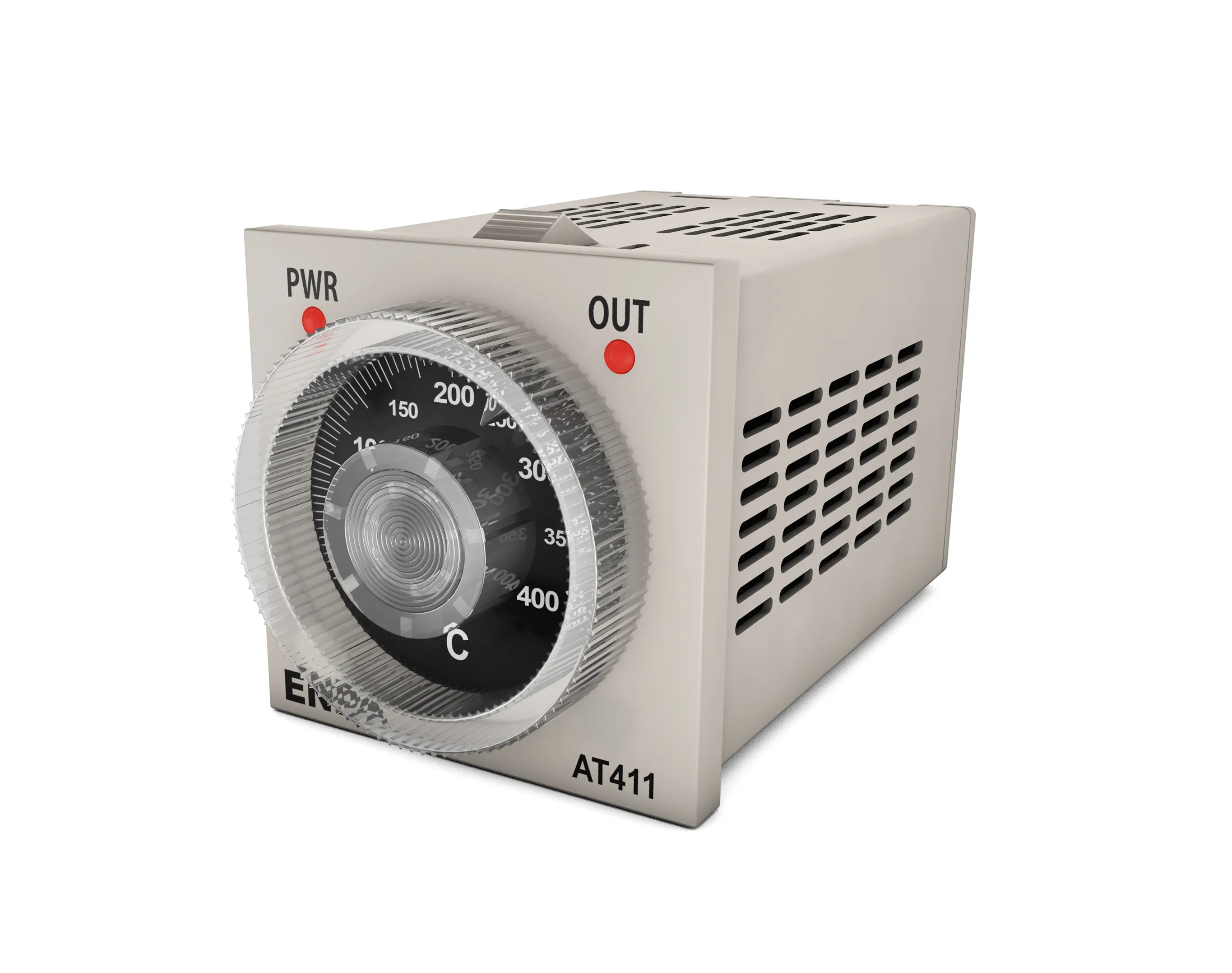

AT411
48x48 mm Ebatlı, Fe-Const Termokupl veya PT100 Girişli, Analog Pot. Ayarlı Sıcaklık Kontrol Cihazı
On-Off veya zaman oransal kontrol
Fe-Const termokupl veya Pt-100 giriş
Ayarlanabilir oransal band
8 pinli sekizgen soket veya soketli klemens bağlantısı
Sensör veya sensör hattı kopar ise röle çekmez
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP60, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Kontrol Çıkışı
Röle: 250V AC, 3A (rezistif yük için), NO+NC veya 10V DC 10mA lojik çıkış
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 3A rezistif yükte 300.000 anahtarlama
Kontrol Çıkış Durumu
Kontrol çıkışı enerjili iken OUT LED'i yanar
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G48xY48xD82 mm
Ağırlık
Yaklaşık 170g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20, veya 10-30V DC/ 8-24V AC
Güç Tüketimi
6VA
Bağlantı
8 pinli sekizgen soket veya soketli klemens
Skala
Fe-Const (J) termokupl ve Pt-100 rezistans termometre için 0...400 °C
Fe-Const (J) termokupl için 0...300 °C / Fe-Const (J) termokupl için 0...200 °C
Fe-Const (J) termokupl için 0...300 °C / Fe-Const (J) termokupl için 0...200 °C
Duyarlılık
1ºC
Doğruluk
±%4 (tam skalanın)
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off (Xp=0) veya zaman oransal
Oransal Band
%5 (cihaz üzerinden ayarlanır)
Histerisiz
3 ºC (On-Off kontrol için)
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP60, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20, veya 10-30V DC/ 8-24V AC
Güç Tüketimi
6VA
Bağlantı
8 pinli sekizgen soket veya soketli klemens
Skala
Fe-Const (J) termokupl ve Pt-100 rezistans termometre için 0...400 °C
Fe-Const (J) termokupl için 0...300 °C / Fe-Const (J) termokupl için 0...200 °C
Fe-Const (J) termokupl için 0...300 °C / Fe-Const (J) termokupl için 0...200 °C
Duyarlılık
1ºC
Doğruluk
±%4 (tam skalanın)
Çıkışlar
Kontrol Çıkışı
Röle: 250V AC, 3A (rezistif yük için), NO+NC veya 10V DC 10mA lojik çıkış
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 3A rezistif yükte 300.000 anahtarlama
Kontrol Çıkış Durumu
Kontrol çıkışı enerjili iken OUT LED'i yanar
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off (Xp=0) veya zaman oransal
Oransal Band
%5 (cihaz üzerinden ayarlanır)
Histerisiz
3 ºC (On-Off kontrol için)
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G48xY48xD82 mm
Ağırlık
Yaklaşık 170g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
