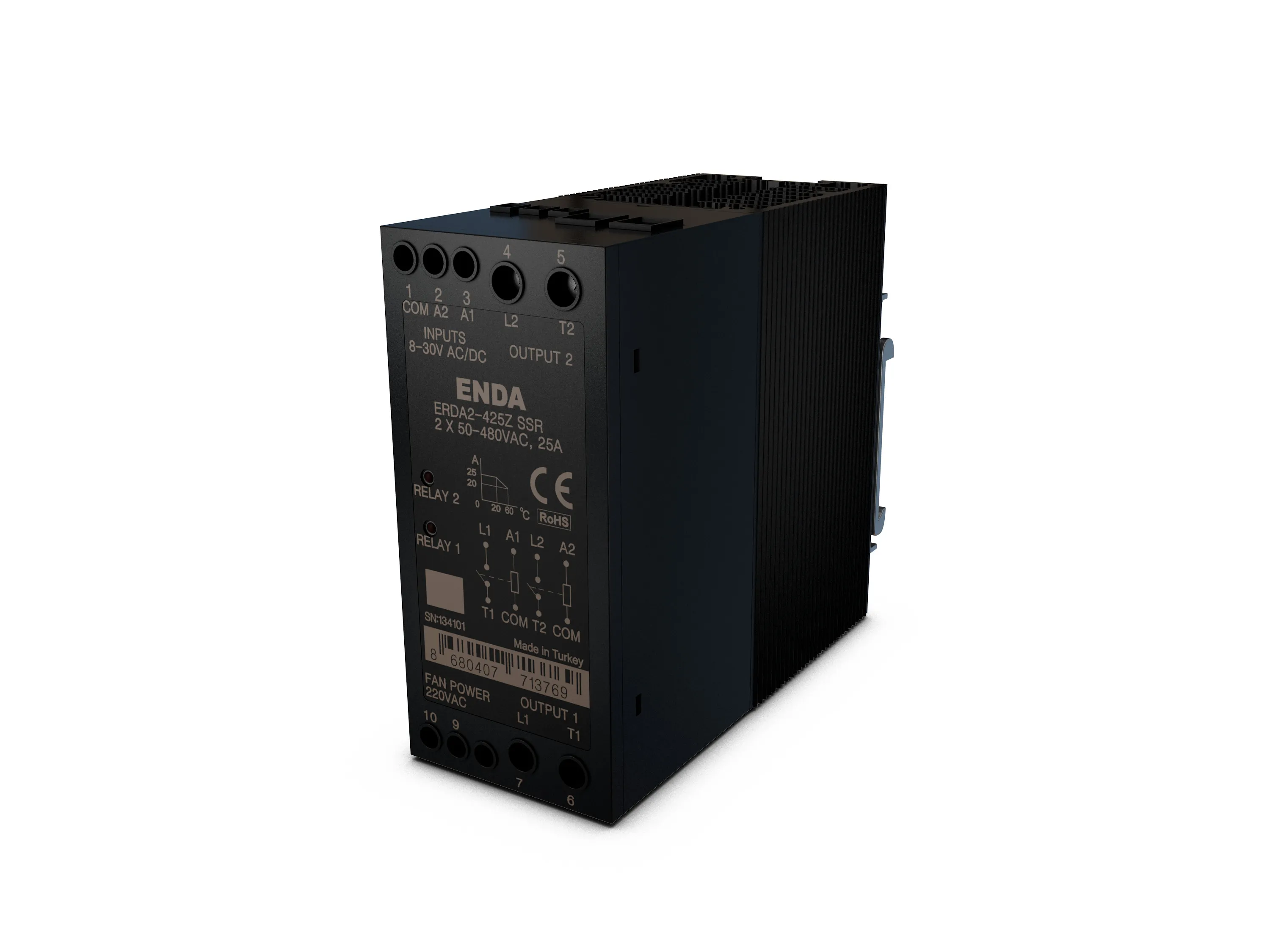

ERDA2
Monofaze, 2 x Solid State Röle, 8-30V AC/DC Giriş Gerilimi, 24-280V AC veya 50-480V AC Yük Gerilimi,
2x25 ve 2x40A AC yük akımı
280V AC veya 480V AC yük gerilimi
8-30V AC/DC giriş gerilimi
Giriş gerilimi için LED gösterge
AC gerilimin sıfır geçişinde anahtarlama
Üç faz yüklere uygulanabilme
Pik gerilimler için varistörlü koruma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERDA2-225Z ve ERDA2-425Z için G46xY100xD117 mm
ERDA2-240Z-F ve ERDA2-440Z-F için G46xY110xD117 mm
ERDA2-240Z-F ve ERDA2-440Z-F için G46xY110xD117 mm
Ağırlık
ERDA2-225Z ve ERDA2-425Z için 475g (ambalajlı olarak)
ERDA2-240Z-F ve ERDA2-440Z-F için 500g (ambalajlı olarak)
ERDA2-240Z-F ve ERDA2-440Z-F için 500g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Gerilimi
8-30V AC/DC
İletim Gerilimi
>6V AC/DC
Kesme Gerilimi
˂2V AC/DC
Giriş Akımı
˂17mA AC/10mA DC
İletim Zamanı
Max. ½ Periyot
Kesme Zamanı
Max. ½ Periyot
LED Gösterge
İletim gerilimi ˃6V AC/DC ise LED yanar
Yük Akımı (Arms)
ERDA2-225Z: 2x25
ERDA2-240Z-F: 2x40
ERDA2-425Z: 2x25
ERDA2-440Z-F: 2x40
ERDA2-240Z-F: 2x40
ERDA2-425Z: 2x25
ERDA2-440Z-F: 2x40
Yük Gerilimi (Vrms)
ERDA2-225Z ve ERDA2-240Z-F: 24-280
ERDA2-425Z ve ERDA2-440Z-F: 50-480
ERDA2-425Z ve ERDA2-440Z-F: 50-480
Frekans (Hz)
50-60
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Elektriksel Özellikler
Giriş Gerilimi
8-30V AC/DC
İletim Gerilimi
>6V AC/DC
Kesme Gerilimi
˂2V AC/DC
Giriş Akımı
˂17mA AC/10mA DC
İletim Zamanı
Max. ½ Periyot
Kesme Zamanı
Max. ½ Periyot
LED Gösterge
İletim gerilimi ˃6V AC/DC ise LED yanar
Yük Akımı (Arms)
ERDA2-225Z: 2x25
ERDA2-240Z-F: 2x40
ERDA2-425Z: 2x25
ERDA2-440Z-F: 2x40
ERDA2-240Z-F: 2x40
ERDA2-425Z: 2x25
ERDA2-440Z-F: 2x40
Yük Gerilimi (Vrms)
ERDA2-225Z ve ERDA2-240Z-F: 24-280
ERDA2-425Z ve ERDA2-440Z-F: 50-480
ERDA2-425Z ve ERDA2-440Z-F: 50-480
Frekans (Hz)
50-60
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERDA2-225Z ve ERDA2-425Z için G46xY100xD117 mm
ERDA2-240Z-F ve ERDA2-440Z-F için G46xY110xD117 mm
ERDA2-240Z-F ve ERDA2-440Z-F için G46xY110xD117 mm
Ağırlık
ERDA2-225Z ve ERDA2-425Z için 475g (ambalajlı olarak)
ERDA2-240Z-F ve ERDA2-440Z-F için 500g (ambalajlı olarak)
ERDA2-240Z-F ve ERDA2-440Z-F için 500g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
