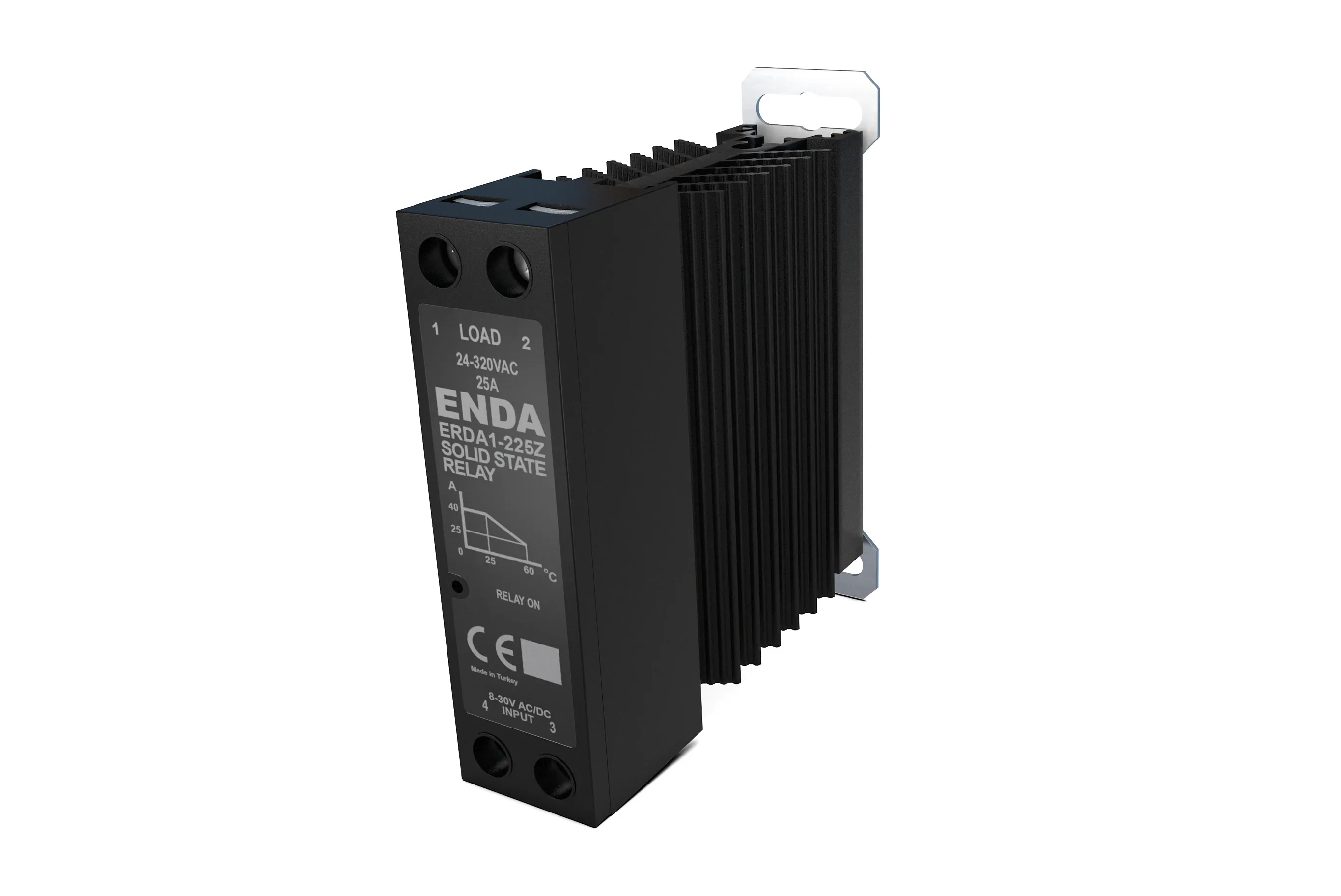

ERDA1
Monofaze, 8-30V AC/DC Giriş Gerilimi, 24-320V AC veya 50-480V AC Yük Gerilimi,
25 ve 40A AC yük akımı
320V AC veya 480V AC yük gerilimi
8-30V AC/DC giriş gerilimi
Giriş gerilimi için LED gösterge
AC gerilimin sıfır geçişinde anahtarlama
Üç faz yüklere uygulanabilme
Pik gerilimler için varistörlü koruma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERDA1-225Z ve ERDA1-425Z için G24xY84xD97 mm
ERDA1-240Z ve ERDA1-440Z için G30xY84xD115 mm
ERDA1-240Z ve ERDA1-440Z için G30xY84xD115 mm
Ağırlık
ERDA1-225Z ve ERDA1-425Z için 203g (ambalajlı olarak)
ERDA1-240Z ve ERDA1-440Z için 280g (ambalajlı olarak)
ERDA1-240Z ve ERDA1-440Z için 280g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Gerilimi
8-30V AC/DC
İletim Gerilimi
>6V AC/DC
Kesme Gerilimi
˂2V AC/DC
Giriş Akımı
˂17mA AC/10mA DC
İletim Zamanı
Max. ½ Periyot
Kesme Zamanı
Max. ½ Periyot
LED Gösterge
İletim gerilimi ˃6V AC/DC ise LED yanar
Yük Akımı (Arms)
ERDA1-225Z: 25
ERDA1-240Z: 40
ERDA1-425Z: 25
ERDA1-440Z: 40
ERDA1-240Z: 40
ERDA1-425Z: 25
ERDA1-440Z: 40
Yük Gerilimi (Vrms)
ERDA1-225Z ve ERDA1-240Z: 24-320
ERDA1-425Z ve ERDA1-440Z: 50-480
ERDA1-425Z ve ERDA1-440Z: 50-480
Frekans (Hz)
50-60
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Elektriksel Özellikler
Giriş Gerilimi
8-30V AC/DC
İletim Gerilimi
>6V AC/DC
Kesme Gerilimi
˂2V AC/DC
Giriş Akımı
˂17mA AC/10mA DC
İletim Zamanı
Max. ½ Periyot
Kesme Zamanı
Max. ½ Periyot
LED Gösterge
İletim gerilimi ˃6V AC/DC ise LED yanar
Yük Akımı (Arms)
ERDA1-225Z: 25
ERDA1-240Z: 40
ERDA1-425Z: 25
ERDA1-440Z: 40
ERDA1-240Z: 40
ERDA1-425Z: 25
ERDA1-440Z: 40
Yük Gerilimi (Vrms)
ERDA1-225Z ve ERDA1-240Z: 24-320
ERDA1-425Z ve ERDA1-440Z: 50-480
ERDA1-425Z ve ERDA1-440Z: 50-480
Frekans (Hz)
50-60
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERDA1-225Z ve ERDA1-425Z için G24xY84xD97 mm
ERDA1-240Z ve ERDA1-440Z için G30xY84xD115 mm
ERDA1-240Z ve ERDA1-440Z için G30xY84xD115 mm
Ağırlık
ERDA1-225Z ve ERDA1-425Z için 203g (ambalajlı olarak)
ERDA1-240Z ve ERDA1-440Z için 280g (ambalajlı olarak)
ERDA1-240Z ve ERDA1-440Z için 280g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
