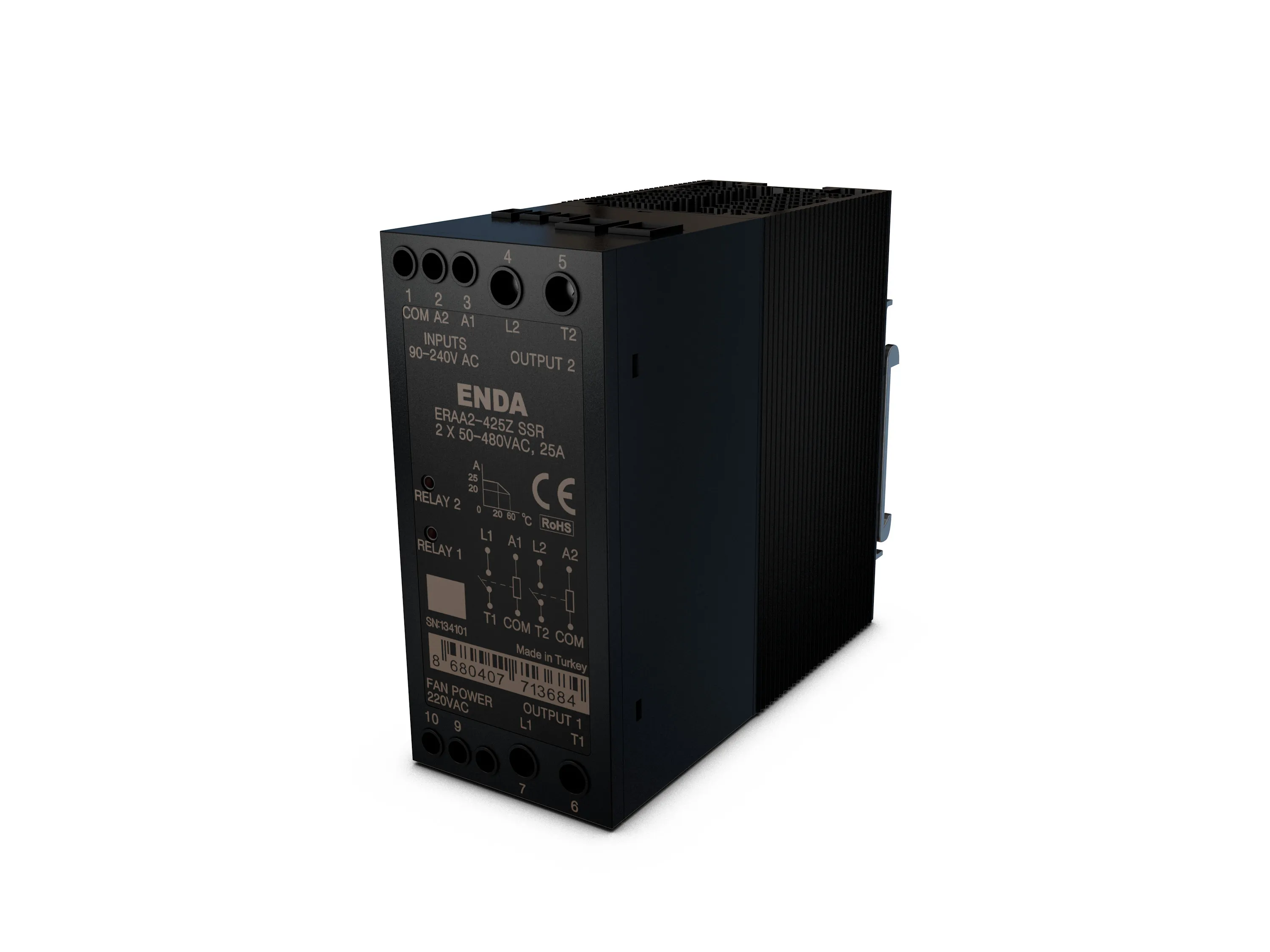

ERAA2
Monofaze, 2 x Solid State Röle, 90-240V AC Giriş Gerilimi, 24-320V AC veya 50-480V AC Yük Gerilimi,
2x25 ve 2x40A AC yük akımı
280V AC veya 480V AC yük gerilimi
90-240V AC giriş gerilimi
Giriş gerilimi için LED gösterge
AC gerilimin sıfır geçişinde anahtarlama
Üç faz yüklere uygulanabilme
Pik gerilimler için varistörlü koruma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERAA2-225Z ve ERAA2-425Z için G46xY100xD117 mm
ERAA2-240Z-F ve ERAA2-440Z-F için G46xY110xD117 mm
ERAA2-240Z-F ve ERAA2-440Z-F için G46xY110xD117 mm
Ağırlık
ERAA2-225Z ve ERAA2-425Z için 475g (ambalajlı olarak)
ERAA2-240Z-F ve ERAA2-440Z-F için 500g (ambalajlı olarak)
ERAA2-240Z-F ve ERAA2-440Z-F için 500g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Gerilimi
90-240V AC
İletim Gerilimi
>75V AC
Kesme Gerilimi
˂6V AC
Giriş Akımı
˂8mA AC
İletim Zamanı
Maksimum 1 Periyot
Kesme Zamanı
Maksimum 2 Periyot
LED Gösterge
İletim gerilimi ˃75V AC ise LED yanar
Yük Akımı (Arms)
ERAA2-225Z: 2x25
ERAA2-240Z-F: 2x40
ERAA2-425Z: 2x25
ERAA2-440Z-F: 2x40
ERAA2-240Z-F: 2x40
ERAA2-425Z: 2x25
ERAA2-440Z-F: 2x40
Yük Gerilimi (Vrms)
ERAA2-225Z ve ERAA2-240Z-F: 24-280
ERAA2-425Z ve ERAA2-440Z-F 50-480
ERAA2-425Z ve ERAA2-440Z-F 50-480
Frekans (Hz)
50-60
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Elektriksel Özellikler
Giriş Gerilimi
90-240V AC
İletim Gerilimi
>75V AC
Kesme Gerilimi
˂6V AC
Giriş Akımı
˂8mA AC
İletim Zamanı
Maksimum 1 Periyot
Kesme Zamanı
Maksimum 2 Periyot
LED Gösterge
İletim gerilimi ˃75V AC ise LED yanar
Yük Akımı (Arms)
ERAA2-225Z: 2x25
ERAA2-240Z-F: 2x40
ERAA2-425Z: 2x25
ERAA2-440Z-F: 2x40
ERAA2-240Z-F: 2x40
ERAA2-425Z: 2x25
ERAA2-440Z-F: 2x40
Yük Gerilimi (Vrms)
ERAA2-225Z ve ERAA2-240Z-F: 24-280
ERAA2-425Z ve ERAA2-440Z-F 50-480
ERAA2-425Z ve ERAA2-440Z-F 50-480
Frekans (Hz)
50-60
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERAA2-225Z ve ERAA2-425Z için G46xY100xD117 mm
ERAA2-240Z-F ve ERAA2-440Z-F için G46xY110xD117 mm
ERAA2-240Z-F ve ERAA2-440Z-F için G46xY110xD117 mm
Ağırlık
ERAA2-225Z ve ERAA2-425Z için 475g (ambalajlı olarak)
ERAA2-240Z-F ve ERAA2-440Z-F için 500g (ambalajlı olarak)
ERAA2-240Z-F ve ERAA2-440Z-F için 500g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
