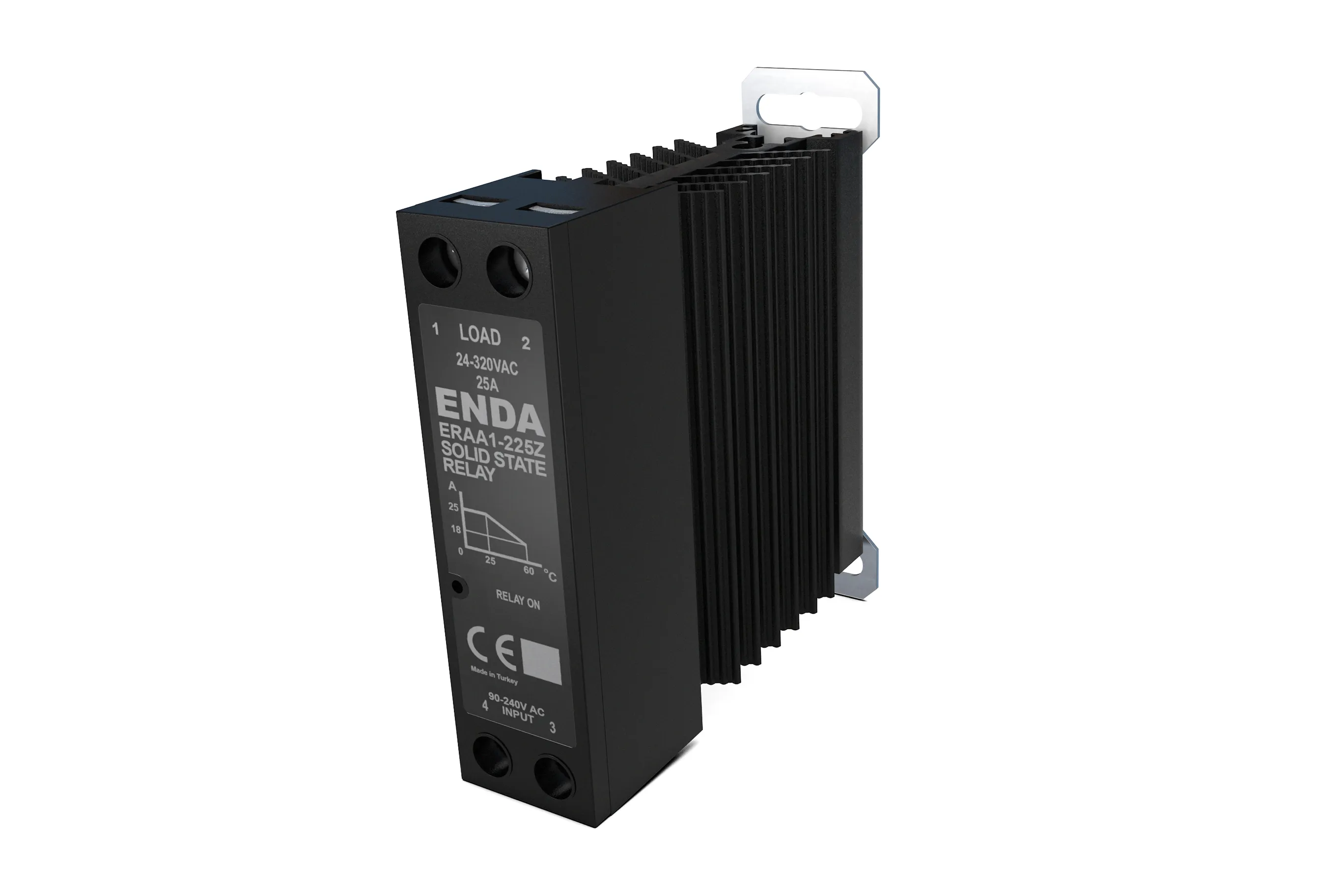

ERAA1
Monofaze, 90-240V AC Giriş Gerilimi, 24-320V AC veya 50-480V AC Yük Gerilimi,
25 ve 40A AC yük akımı
320V AC veya 480V AC yük gerilimi
90-240V AC giriş gerilimi
Giriş gerilimi için LED gösterge
AC gerilimin sıfır geçişinde anahtarlama
Üç faz yüklere uygulanabilme
Pik gerilimler için varistörlü koruma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERAA1-225Z ve ERAA1-425Z için G24xY84xD97 mm
ERAA1-240Z ve ERAA1-440Z için G30xY84xD115 mm
ERAA1-240Z ve ERAA1-440Z için G30xY84xD115 mm
Ağırlık
ERAA1-225Z ve ERAA1-425Z için 203g (ambalajlı olarak)
ERAA1-240Z ve ERAA1-440Z için 280g (ambalajlı olarak)
ERAA1-240Z ve ERAA1-440Z için 280g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Gerilimi
90-240V AC
İletim Gerilimi
>75V AC
Kesme Gerilimi
˂6V AC
Giriş Akımı
˂8mA AC
İletim Zamanı
Maksimum 1 Periyot
Kesme Zamanı
Maksimum 2 Periyot
LED Gösterge
İletim gerilimi ˃75V AC ise LED yanar
Yük Akımı (Arms)
ERAA1-225Z: 25
ERAA1-240Z: 40
ERAA1-425Z: 25
ERAA1-440Z: 40
ERAA1-240Z: 40
ERAA1-425Z: 25
ERAA1-440Z: 40
Yük Gerilimi (Vrms)
ERAA1-225Z ve ERAA1-240Z: 24-320
ERAA1-425Z ve ERAA1-440Z: 50-480
ERAA1-425Z ve ERAA1-440Z: 50-480
Frekans (Hz)
50-60
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Elektriksel Özellikler
Giriş Gerilimi
90-240V AC
İletim Gerilimi
>75V AC
Kesme Gerilimi
˂6V AC
Giriş Akımı
˂8mA AC
İletim Zamanı
Maksimum 1 Periyot
Kesme Zamanı
Maksimum 2 Periyot
LED Gösterge
İletim gerilimi ˃75V AC ise LED yanar
Yük Akımı (Arms)
ERAA1-225Z: 25
ERAA1-240Z: 40
ERAA1-425Z: 25
ERAA1-440Z: 40
ERAA1-240Z: 40
ERAA1-425Z: 25
ERAA1-440Z: 40
Yük Gerilimi (Vrms)
ERAA1-225Z ve ERAA1-240Z: 24-320
ERAA1-425Z ve ERAA1-440Z: 50-480
ERAA1-425Z ve ERAA1-440Z: 50-480
Frekans (Hz)
50-60
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERAA1-225Z ve ERAA1-425Z için G24xY84xD97 mm
ERAA1-240Z ve ERAA1-440Z için G30xY84xD115 mm
ERAA1-240Z ve ERAA1-440Z için G30xY84xD115 mm
Ağırlık
ERAA1-225Z ve ERAA1-425Z için 203g (ambalajlı olarak)
ERAA1-240Z ve ERAA1-440Z için 280g (ambalajlı olarak)
ERAA1-240Z ve ERAA1-440Z için 280g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
