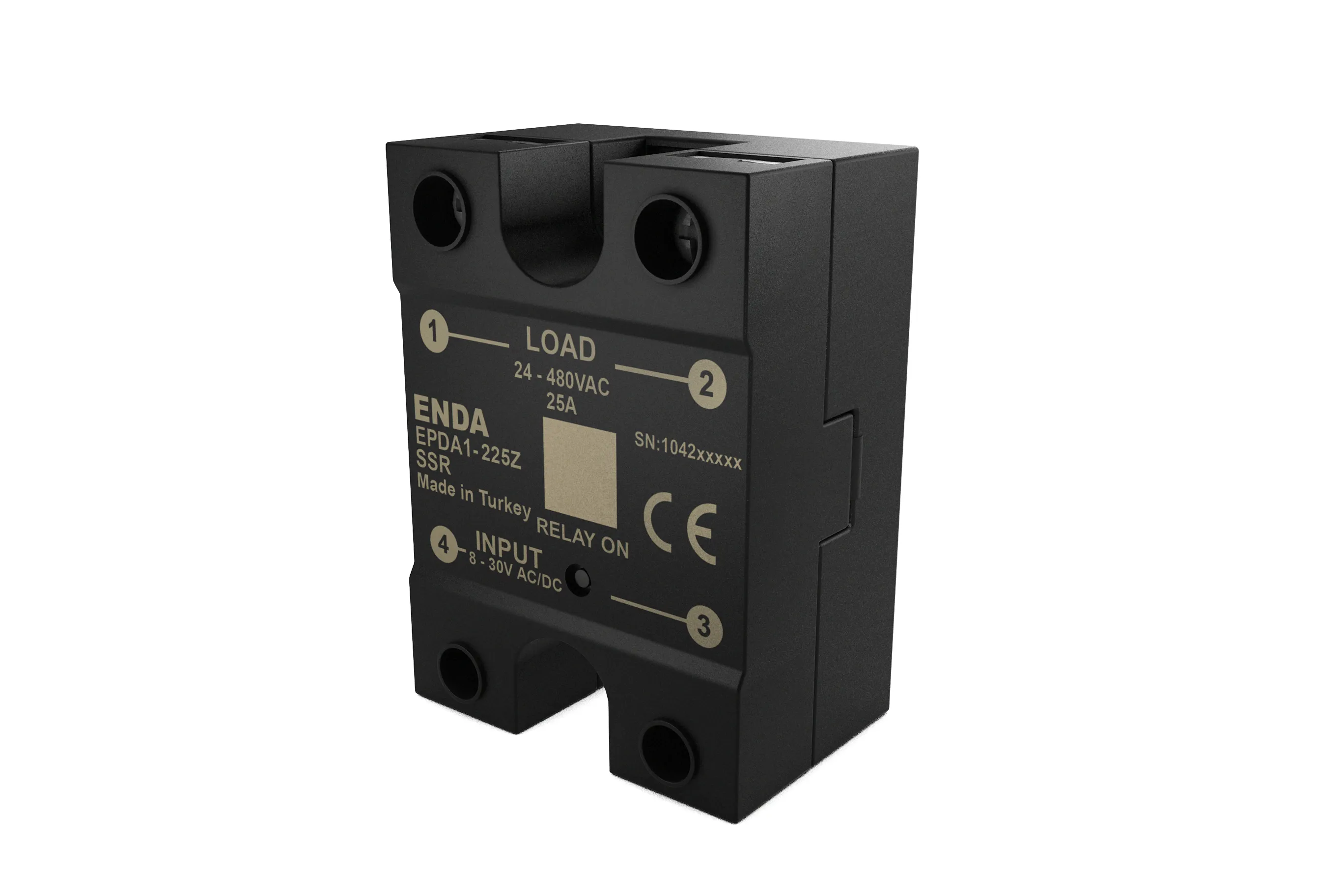

EPDA1
Monofaze, 8-30V AC/DC Giriş Gerilimi, 24-320V AC veya 50-480V AC Yük Gerilimi, sıfır/random geçiş,
12A-25A-40A-50A-70A-100A-120A AC yük akımı
320V AC veya 480V AC yük gerilimi
8-30V AC/DC giriş gerilimi
Giriş gerilimi için LED gösterge
AC gerilimin sıfır/random geçişinde anahtarlama
Üç faz yüklere uygulanabilme
Pik gerilimler için varistörlü koruma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Kutu
Montaj Şekli
M4 vidalar ile panele monte edilir
Ebat
G45xY62xD31 mm
Ağırlık
EPDA1-2xx/4xxX için 95g (ambalajlı olarak)
EPDA1-450/470X için 110g (ambalajlı olarak)
EPDA1-4100/4120X için 115g (ambalajlı olarak)
EPDA1-450/470X için 110g (ambalajlı olarak)
EPDA1-4100/4120X için 115g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Gerilimi
8-30V AC/DC
İletim Gerilimi
>6V AC/DC
Kesme Gerilimi
˂2V AC/DC
Giriş Akımı
˂17mA AC/10mA DC
İletim Zamanı
Maksimum ½ Periyot
Kesme Zamanı
Maksimum ½ Periyot
LED Gösterge
İletim gerilimi ˃6V AC/DC ise LED yanar
Yük Akımı (Arms)
EPDA1-212X: 12
EPDA1-225X: 25
EPDA1-240X: 40
EPDA1-425X: 25
EPDA1-440X: 40
EPDA1-450X: 50
EPDA1-470X: 70
EPDA1-4100X: 100
EPDA1-4120X: 120
EPDA1-225X: 25
EPDA1-240X: 40
EPDA1-425X: 25
EPDA1-440X: 40
EPDA1-450X: 50
EPDA1-470X: 70
EPDA1-4100X: 100
EPDA1-4120X: 120
Yük Gerilimi (Vrms)
EPDA1-212X, EPDA1-225X ve EPDA1-240X: 24-320
EPDA1-425X, EPDA1-440X, EPDA1-450X, EPDA1-470X, EPDA1-4100X ve
EPDA1-4120X: 50-480
EPDA1-425X, EPDA1-440X, EPDA1-450X, EPDA1-470X, EPDA1-4100X ve
EPDA1-4120X: 50-480
Frekans (Hz)
50-60
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Elektriksel Özellikler
Giriş Gerilimi
8-30V AC/DC
İletim Gerilimi
>6V AC/DC
Kesme Gerilimi
˂2V AC/DC
Giriş Akımı
˂17mA AC/10mA DC
İletim Zamanı
Maksimum ½ Periyot
Kesme Zamanı
Maksimum ½ Periyot
LED Gösterge
İletim gerilimi ˃6V AC/DC ise LED yanar
Yük Akımı (Arms)
EPDA1-212X: 12
EPDA1-225X: 25
EPDA1-240X: 40
EPDA1-425X: 25
EPDA1-440X: 40
EPDA1-450X: 50
EPDA1-470X: 70
EPDA1-4100X: 100
EPDA1-4120X: 120
EPDA1-225X: 25
EPDA1-240X: 40
EPDA1-425X: 25
EPDA1-440X: 40
EPDA1-450X: 50
EPDA1-470X: 70
EPDA1-4100X: 100
EPDA1-4120X: 120
Yük Gerilimi (Vrms)
EPDA1-212X, EPDA1-225X ve EPDA1-240X: 24-320
EPDA1-425X, EPDA1-440X, EPDA1-450X, EPDA1-470X, EPDA1-4100X ve
EPDA1-4120X: 50-480
EPDA1-425X, EPDA1-440X, EPDA1-450X, EPDA1-470X, EPDA1-4100X ve
EPDA1-4120X: 50-480
Frekans (Hz)
50-60
Kutu
Montaj Şekli
M4 vidalar ile panele monte edilir
Ebat
G45xY62xD31 mm
Ağırlık
EPDA1-2xx/4xxX için 95g (ambalajlı olarak)
EPDA1-450/470X için 110g (ambalajlı olarak)
EPDA1-4100/4120X için 115g (ambalajlı olarak)
EPDA1-450/470X için 110g (ambalajlı olarak)
EPDA1-4100/4120X için 115g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
