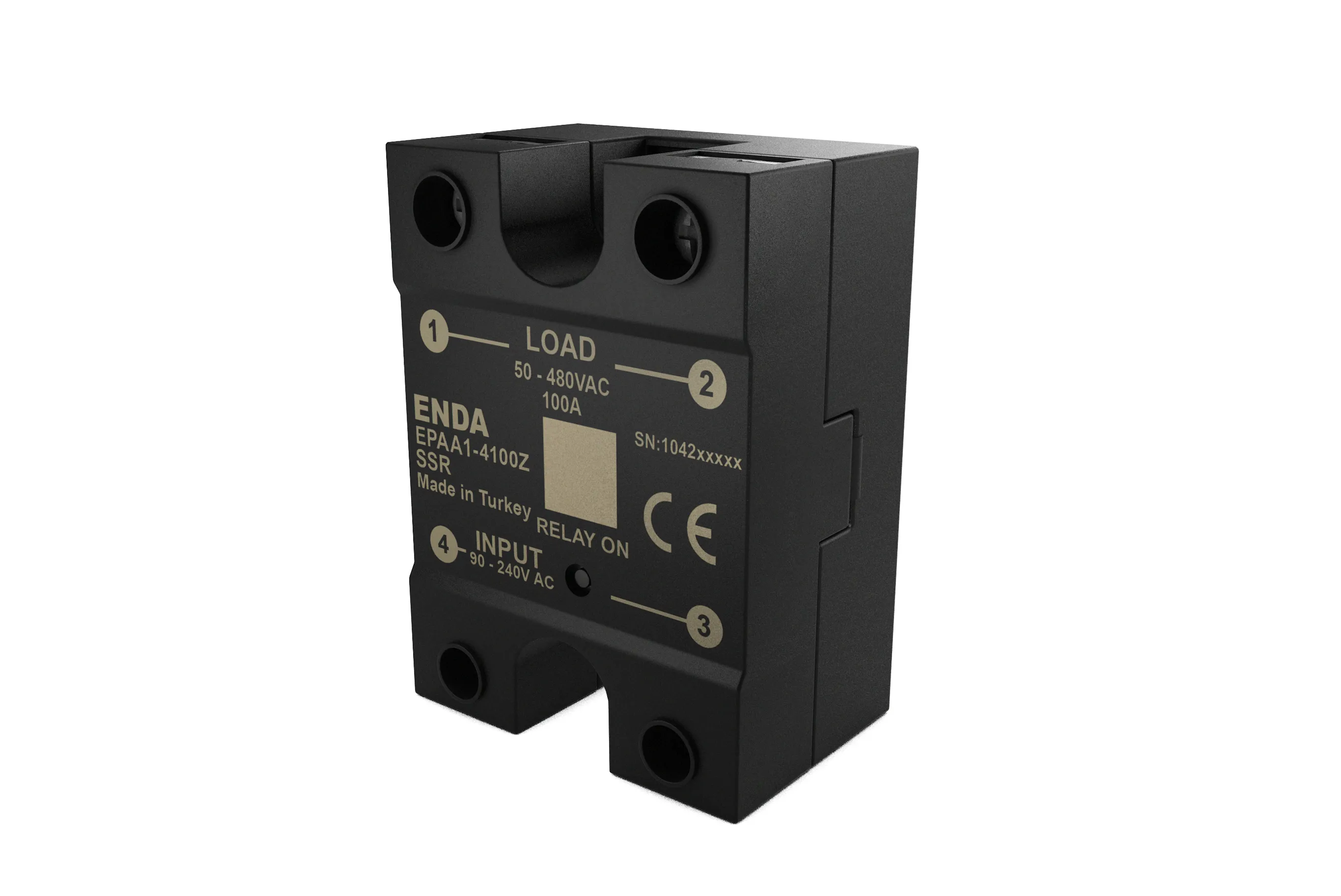

EPAA1
Monofaze, 90-240V AC Giriş Gerilimi, 24-320V AC veya 50-480V AC Yük Gerilimi, sıfır/random geçiş,
12A-25A-40A-50A-70A-100A-120A AC yük akımı
320V AC veya 480V AC yük gerilimi
90-240V AC giriş gerilimi
Giriş gerilimi için LED gösterge
AC gerilimin sıfır/random geçişinde anahtarlama
Üç faz yüklere uygulanabilme
Pik gerilimler için varistörlü koruma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır.
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Kutu
Montaj Şekli
M4 vidalar ile panele monte edilir
Ebat
G45xY62xD31 mm
Ağırlık
EPAA1-2xx/4xxX için 95g (ambalajlı olarak)
EPAA1-450/470X için 110g (ambalajlı olarak)
EPAA1-4100/4120X için 115g (ambalajlı olarak)
EPAA1-450/470X için 110g (ambalajlı olarak)
EPAA1-4100/4120X için 115g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Gerilimi
90-240V AC
İletim Gerilimi
>75V AC
Kesme Gerilimi
˂6V AC
Giriş Akımı
˂8mA AC
İletim Zamanı
Max. 1 Periyot
Kesme Zamanı
Max. 2 Periyot
LED Gösterge
İletim gerilimi ˃75V AC ise LED yanar
Yük Akımı (Arms)
EPAA1-212X: 12
EPAA1-225X: 25
EPAA1-240X: 40
EPAA1-425X: 25
EPAA1-440X: 40
EPAA1-450X: 50
EPAA1-470X: 70
EPAA1-4100X: 100
EPAA1-4120X: 120
EPAA1-225X: 25
EPAA1-240X: 40
EPAA1-425X: 25
EPAA1-440X: 40
EPAA1-450X: 50
EPAA1-470X: 70
EPAA1-4100X: 100
EPAA1-4120X: 120
Yük Gerilimi (Vrms)
EPAA1-212X, EPAA1-225X and EPAA1-240X: 24-320
EPAA1-425X, EPAA1-440X, EPAA1-450X, EPAA1-470X, EPAA1-4100X and EPAA1-4120X: 50-480
EPAA1-425X, EPAA1-440X, EPAA1-450X, EPAA1-470X, EPAA1-4100X and EPAA1-4120X: 50-480
Frekans (Hz)
50-60
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır.
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Elektriksel Özellikler
Giriş Gerilimi
90-240V AC
İletim Gerilimi
>75V AC
Kesme Gerilimi
˂6V AC
Giriş Akımı
˂8mA AC
İletim Zamanı
Max. 1 Periyot
Kesme Zamanı
Max. 2 Periyot
LED Gösterge
İletim gerilimi ˃75V AC ise LED yanar
Yük Akımı (Arms)
EPAA1-212X: 12
EPAA1-225X: 25
EPAA1-240X: 40
EPAA1-425X: 25
EPAA1-440X: 40
EPAA1-450X: 50
EPAA1-470X: 70
EPAA1-4100X: 100
EPAA1-4120X: 120
EPAA1-225X: 25
EPAA1-240X: 40
EPAA1-425X: 25
EPAA1-440X: 40
EPAA1-450X: 50
EPAA1-470X: 70
EPAA1-4100X: 100
EPAA1-4120X: 120
Yük Gerilimi (Vrms)
EPAA1-212X, EPAA1-225X and EPAA1-240X: 24-320
EPAA1-425X, EPAA1-440X, EPAA1-450X, EPAA1-470X, EPAA1-4100X and EPAA1-4120X: 50-480
EPAA1-425X, EPAA1-440X, EPAA1-450X, EPAA1-470X, EPAA1-4100X and EPAA1-4120X: 50-480
Frekans (Hz)
50-60
Kutu
Montaj Şekli
M4 vidalar ile panele monte edilir
Ebat
G45xY62xD31 mm
Ağırlık
EPAA1-2xx/4xxX için 95g (ambalajlı olarak)
EPAA1-450/470X için 110g (ambalajlı olarak)
EPAA1-4100/4120X için 115g (ambalajlı olarak)
EPAA1-450/470X için 110g (ambalajlı olarak)
EPAA1-4100/4120X için 115g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
