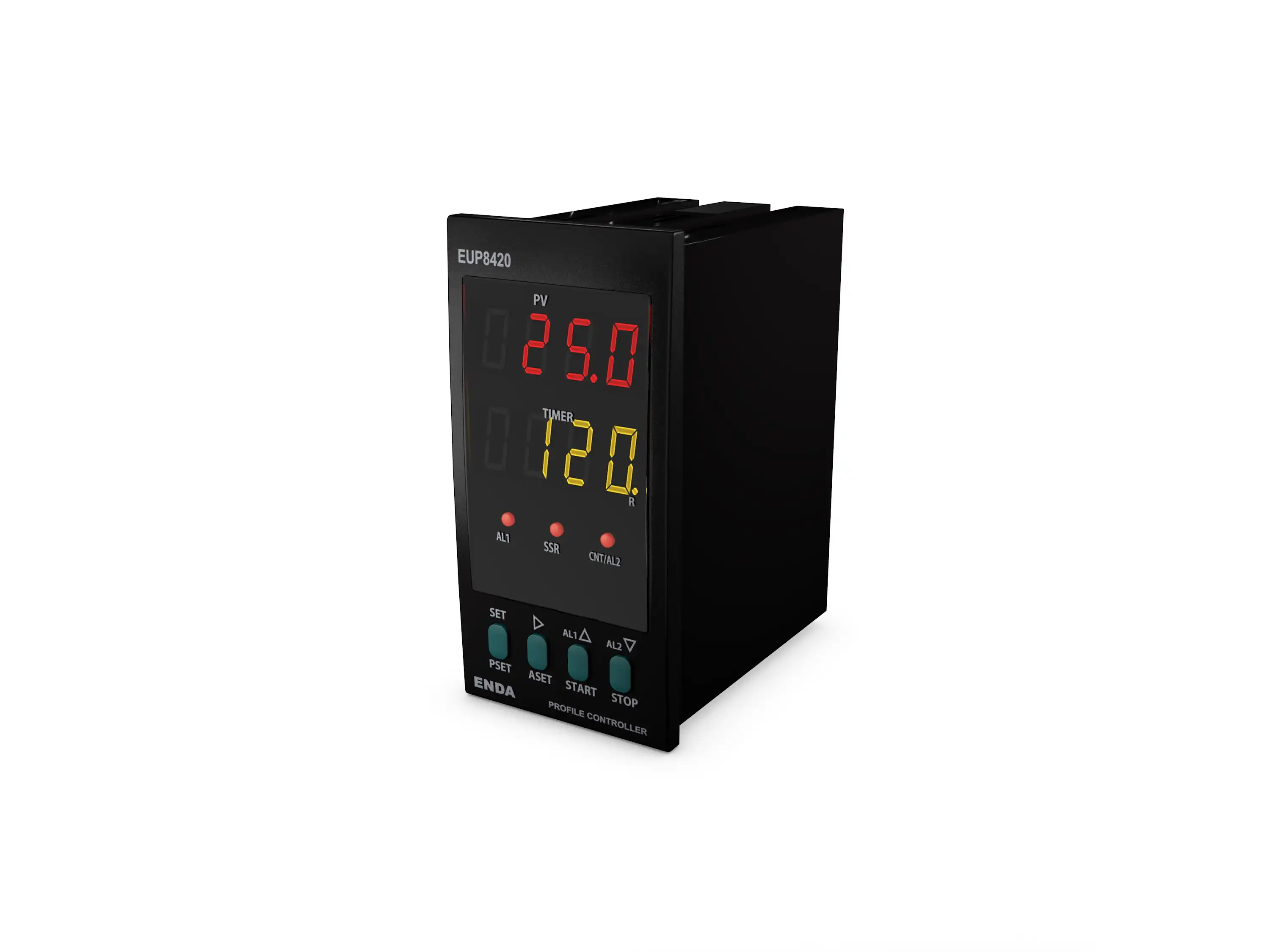

EUP8420
  • Seçilebilir çift set değeri girebilme

  • Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi

  • Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi

  • 16 adıma kadar profil kontrolü yapabilme

  • Her adımda AL1 ve AL2 çıkışları programlayabilme

  • Elektrik kesintilerinde kaldığı yerden devam edebilme özelliği

  • PID parametrelerinin otomatik hesaplanması (SELF TUNE)

  • Üç farklı özellik atanabilen dijital giriş

  • Üç farklı özellik atanabilen F fonksiyon tuşu

  • Soft-Start özelliği

  • Seçilebilir Analog, SSR yada röle kontrol çıkışı

  • Seçilebilir 0-20mA ve 4-20mA analog kontrol çıkışı

  • İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı

  • Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı

  • Seçilebilir Isıtma/Soğutma kontrolü

  • Giriş için Offset özelliği

  • Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyodik çalışma

  • RS-485 ModBus protokolüyle haberleşme

  • EN standartlarına göre CE markalı

Çevresel Özellikler
Ortam/Depolama Sıcaklığı0...50 ºC / -25...70 ºC
Bağıl Nem31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma SınıfıEN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
YükseklikEn çok 2000m
Elektriksel Özellikler
Besleme Voltajı90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi5VA
BağlantıSoketli klemens
SkalaPt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-Const) termokupl -30.0....600.0 °C / -30....600°C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300°C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600°C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400°C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999...9999 (max skala aralığı 10000)
DoğrulukPt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi: ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane
Hat DirenciTermokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm
Çıkışlar
C/A2 çıkışıRöle: 250V AC, 2A (rezistif yük için), NO+NC (Kontrol veya Alarm2 çıkışı olarak seçilebilir)
A1 çıkışıRöle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
ANL/SSR çıkışı0-20mA, 4-20mA, 24V 20mA maksimum SSR çıkışı. Max. yük direnci 600 ohm (12 bit %0.2 doğruluk)
Röle ÖmrüYüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
Kontrol
Kontrol BiçimiTek set-değer ve alarm kontrolü
Kontrol YöntemiOn-Off, P, PI, PD, PID
A/D Dönüştürücü14 bit
Örnekleme Zamanı100ms
Oransal Band%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir.
Kontrol Periyodu1 ile 125 saniye arasında ayarlanabilir
Histerisiz1 ile 50 °C/F arasında ayarlanabilir
Çıkış GücüSet değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj ŞekliSıkıştırılarak panoya yerleştirilir
EbatG48xY96xD87 mm
AğırlıkYaklaşık 400g (ambalajlı olarak)
Kutu MalzemeleriKendi kendine sönen plastikler kullanılmıştır
