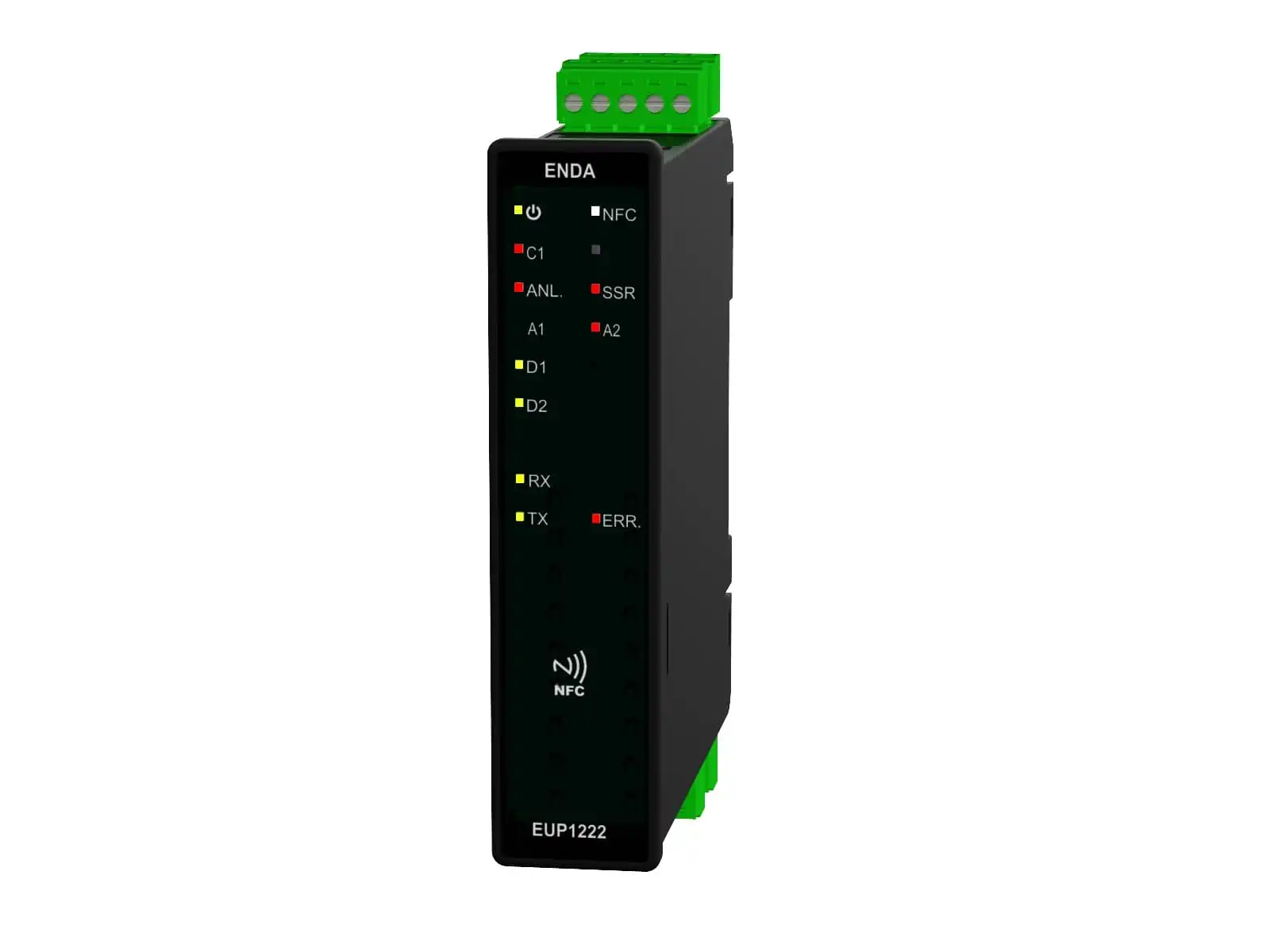

EUP1222

22.5x96 mm Ebatlı, Raya Montaj, Modbus Haberleşmeli, NFC Özellikli, Multi input, Analog Çıkış + 2 Röle Çıkışlı, PID, Proses Kontrol Cihazı

Karşılaştır
EUP1222 Enda Product
Karşılaştır

  • Raya monte edilebilir kutu

  • Seçilebilir çift set değeri girebilme

  • Seçilebilir PT100, J, K, L, T, S, R sensör tipi

  • Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi

  • Programlanabilir D1 ve D2 dijital kontak girişi

  • PID parametrelerinin otomatik hesaplanması (SELF TUNE)

  • Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)

  • C/A2 veya ANL/SSR çıkışlarını manual kontrol edebilme imkanı

  • Soft-Start özelliği

  • RS485 ModBus protokolüyle haberleşme

  • Seçilebilir analog, SSR yada röle kontrol çıkışı

  • 0-20mA ve 4-20mA seçilebilir analog kontrol çıkışı

  • İkinci Alarm veya kontrol çıkışı olarak programlanabilen C/A2 röle çıkışı

  • Birinci Alarm veya PID soğutma kontrol çıkışı olarak programlanabilen A1 röle çıkışı

  • Seçilebilir Isıtma/Soğutma kontrolü

  • Giriş için Offset özelliği

  • Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma

  • ModBus ile programlama

  • 16 adıma kadar profil kontrolü yapabilme

  • Profil adımlarında isteğe bağlı kontak çıkışı alabilme

  • Profil kontrol modunda timer ve termostat özelliğini kullanabilme

  • Isıtma hatası izleme kontrolü imkanı

  • NFC aracılığı ile tüm parametrelere ulaşabilme imkanı

  • EN standartlarına göre CE markalı

Kılavuzlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Çıkışlar
C/A2 Çıkışı
Röle: 250V AC, 5A (rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir
A1 Çıkışı
Röle: 250V AC, 5A ( rezistif yük için), NO Kontrol (A1 çıkışı)
ANL/SSR Çıkışı
0-20mA, 4-20mA analog ve SSR olarak seçilebilir
mA çıkış ve SSR modunda max yük direnci 500ohm

Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 5A rezistif yükte 300.000 anahtarlama
Kutu
Montaj Şekli
Raya monte edilebilir kutu
Ebat
G22.5xY96xD86 mm
Ağırlık
Yaklaşık 158g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
24V DC %20
Güç Tüketimi
En çok 5VA
Bağlantı
1.5mm2’lik klemens
Skala
PT100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -10000...10000 (max skala aralığı 10000)

Doğruluk
PT100 rezistans termometre, 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi için ±%0,2 (tam skalanın) ±1 hane
Termokupl için ±%0,5 (tam skalanın) ±1 hane

Hat Direnci
Termokupl için en çok 100ohm, 3 telli PT100 için en çok 20ohm
Kontrol
Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
On-Off, P, PI, PD, PID
A/D Dönüştürücü
14 bit
Örnekleme Zamanı
100ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 125 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
24V DC %20
Güç Tüketimi
En çok 5VA
Bağlantı
1.5mm2’lik klemens
Skala
PT100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -10000...10000 (max skala aralığı 10000)

Doğruluk
PT100 rezistans termometre, 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi için ±%0,2 (tam skalanın) ±1 hane
Termokupl için ±%0,5 (tam skalanın) ±1 hane

Hat Direnci
Termokupl için en çok 100ohm, 3 telli PT100 için en çok 20ohm
Çıkışlar
C/A2 Çıkışı
Röle: 250V AC, 5A (rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir
A1 Çıkışı
Röle: 250V AC, 5A ( rezistif yük için), NO Kontrol (A1 çıkışı)
ANL/SSR Çıkışı
0-20mA, 4-20mA analog ve SSR olarak seçilebilir
mA çıkış ve SSR modunda max yük direnci 500ohm

Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 5A rezistif yükte 300.000 anahtarlama
Kontrol
Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
On-Off, P, PI, PD, PID
A/D Dönüştürücü
14 bit
Örnekleme Zamanı
100ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 125 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj Şekli
Raya monte edilebilir kutu
Ebat
G22.5xY96xD86 mm
Ağırlık
Yaklaşık 158g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
