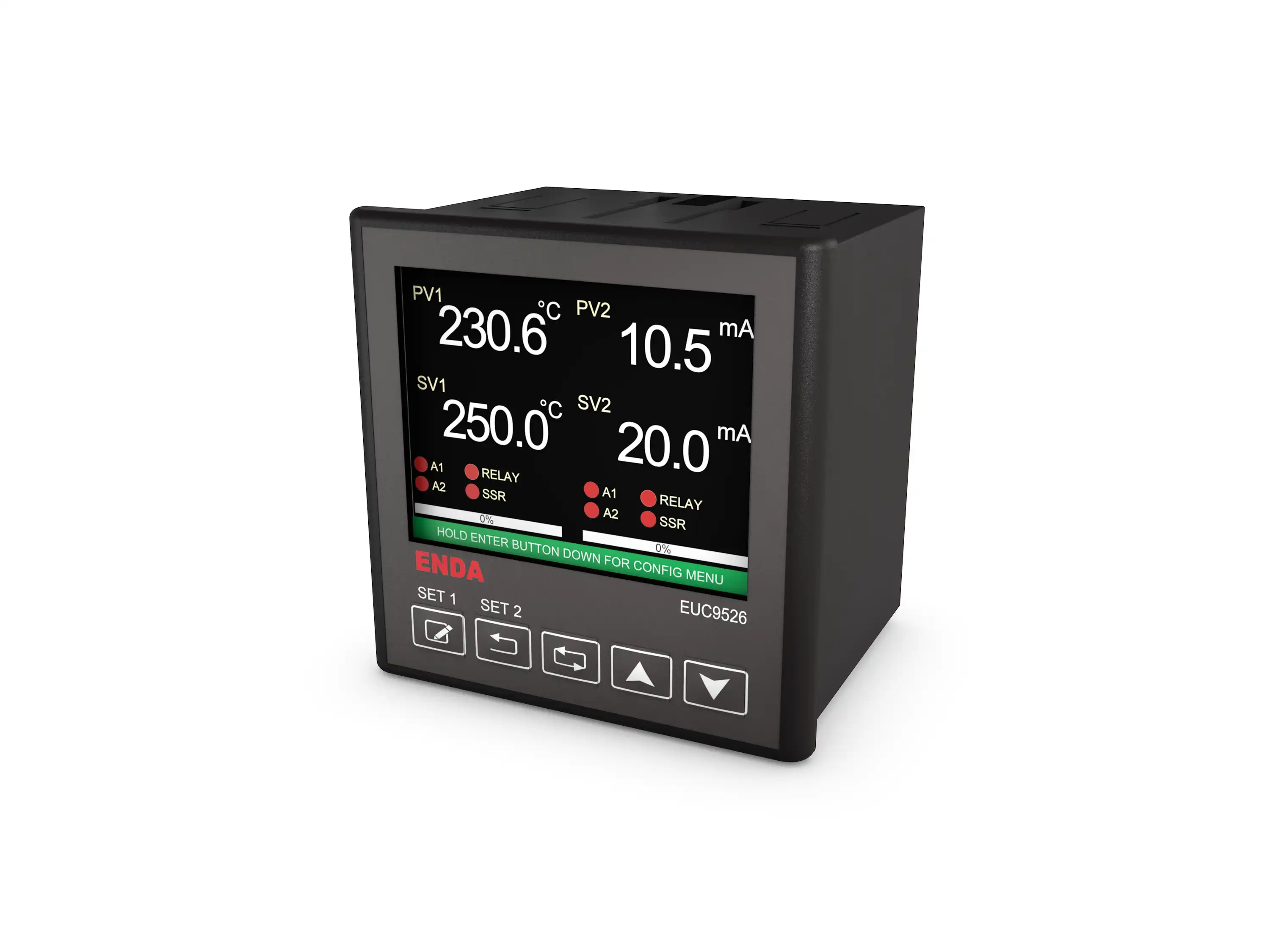

EUC9526
96x96 mm Ebatlı, 2 Kanal Multi İnput, 3.5 İnch TFT Ekranlı, PID, İleri Seviye Kontrol Cihazı
3,5 inch TFT grafik gösterge ile 5 haneli gösterebilme
2 adet seçilebilir TC, RTD, NTC, R, mA, V veya mV girişleri
Giriş için offset özelliği
Analog girişler için 32 noktada lineerizasyon
Seçilebilir röle, SSR veya analog çıkışlar
Seçilebilir, giriş ile orantılı transfer çıkışı (mA veya V)
50ms örnekleme zamanı
PID kontrol yapabilme
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
PID parametrelerinin otomatik ayarlanması (AUTO TUNE)
Soft-Start özelliği
24V DC sensör beslemesi
Prob arızasında röle konumları seçimi veya periyodik çalışma
Tuş takımı için güvenlik seviyeleri
Tuş takımı ve ModBus ile programlama
RS-485 ModBus protokolüyle haberleşme
EN standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Control/Alarm 3 Çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO+NC
Alarm 1 Çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO+NC
Alarm 2 Çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO
SSR Çıkışı
0 - 12V DC en çok 40mA, kısa devre koruması vardır
mA Çıkışı
0-20mA veya 4-20mA yük direnci en çok 750ohm
V Çıkışı
0-10V DC, en çok 30mA , kısa devre koruması vardır
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
Pt-100 rezistans termometre -200.0...850.0 °C / -100.0...160.0 °C
Pt30Rh-Pt6Rh (B) termokupl 200.0...1800.0 °C
NiCr-Con (E) termokupl -100.0...900.0 °C
Fe-Con (J) termokupl -100.0...900.0 °C
NiCr-Ni (K) termokupl -100.0...1300.0 °C
Fe-Con (L) termokupl -100.0...900.0 °C
NiCrSi-NiSi (N) termokupl -200.0...1300.0 °C
Pt13Rh-Pt (R) termokupl 0.0...1700.0 °C
Pt10Rh-Pt (S) termokupl 0.0...1700.0 °C
Cu-Con (T) termokupl -250.0...300.0 °C
Cu-Con (U) termokupl -200.0...400.0 °C
NTC -60.0...150.0 °C
0/4 - 20mA, 0 - 150mV, 0/1 - 5V, 0 - 10V, 0 - 550ohm, 0 - 10kohm için:
-32768...32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir)
Pt30Rh-Pt6Rh (B) termokupl 200.0...1800.0 °C
NiCr-Con (E) termokupl -100.0...900.0 °C
Fe-Con (J) termokupl -100.0...900.0 °C
NiCr-Ni (K) termokupl -100.0...1300.0 °C
Fe-Con (L) termokupl -100.0...900.0 °C
NiCrSi-NiSi (N) termokupl -200.0...1300.0 °C
Pt13Rh-Pt (R) termokupl 0.0...1700.0 °C
Pt10Rh-Pt (S) termokupl 0.0...1700.0 °C
Cu-Con (T) termokupl -250.0...300.0 °C
Cu-Con (U) termokupl -200.0...400.0 °C
NTC -60.0...150.0 °C
0/4 - 20mA, 0 - 150mV, 0/1 - 5V, 0 - 10V, 0 - 550ohm, 0 - 10kohm için:
-32768...32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir)
Doğruluk
±%0.1 veya ±2 °C (B tipi termokupl için)
±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için)
±%0.1 veya ±1.5 °C (L tipi termokupl için)
±%0.1 veya ±1 °C (R, S tipi termokupl için)
±%0.1 veya ±1 hane (0/4 - 20mA, 0/1 - 5V, 0 - 10V için)
±%0.1 veya ±20μV (0 - 150mV için)
±%0.2 veya ±0.1ohm (0 - 550ohm için)
±%0.5 veya ±10ohm (0 - 10kohm için)
±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için)
±%0.1 veya ±1.5 °C (L tipi termokupl için)
±%0.1 veya ±1 °C (R, S tipi termokupl için)
±%0.1 veya ±1 hane (0/4 - 20mA, 0/1 - 5V, 0 - 10V için)
±%0.1 veya ±20μV (0 - 150mV için)
±%0.2 veya ±0.1ohm (0 - 550ohm için)
±%0.5 veya ±10ohm (0 - 10kohm için)
Giriş Direnci
Termokupl, Pt-100, NTC, mV, V, ohm için Ri > 100kohm
mA için Ri = 50ohm
mA için Ri = 50ohm
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G96xY96xD81 mm
Ağırlık
Yaklaşık 400g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
Pt-100 rezistans termometre -200.0...850.0 °C / -100.0...160.0 °C
Pt30Rh-Pt6Rh (B) termokupl 200.0...1800.0 °C
NiCr-Con (E) termokupl -100.0...900.0 °C
Fe-Con (J) termokupl -100.0...900.0 °C
NiCr-Ni (K) termokupl -100.0...1300.0 °C
Fe-Con (L) termokupl -100.0...900.0 °C
NiCrSi-NiSi (N) termokupl -200.0...1300.0 °C
Pt13Rh-Pt (R) termokupl 0.0...1700.0 °C
Pt10Rh-Pt (S) termokupl 0.0...1700.0 °C
Cu-Con (T) termokupl -250.0...300.0 °C
Cu-Con (U) termokupl -200.0...400.0 °C
NTC -60.0...150.0 °C
0/4 - 20mA, 0 - 150mV, 0/1 - 5V, 0 - 10V, 0 - 550ohm, 0 - 10kohm için:
-32768...32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir)
Pt30Rh-Pt6Rh (B) termokupl 200.0...1800.0 °C
NiCr-Con (E) termokupl -100.0...900.0 °C
Fe-Con (J) termokupl -100.0...900.0 °C
NiCr-Ni (K) termokupl -100.0...1300.0 °C
Fe-Con (L) termokupl -100.0...900.0 °C
NiCrSi-NiSi (N) termokupl -200.0...1300.0 °C
Pt13Rh-Pt (R) termokupl 0.0...1700.0 °C
Pt10Rh-Pt (S) termokupl 0.0...1700.0 °C
Cu-Con (T) termokupl -250.0...300.0 °C
Cu-Con (U) termokupl -200.0...400.0 °C
NTC -60.0...150.0 °C
0/4 - 20mA, 0 - 150mV, 0/1 - 5V, 0 - 10V, 0 - 550ohm, 0 - 10kohm için:
-32768...32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir)
Doğruluk
±%0.1 veya ±2 °C (B tipi termokupl için)
±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için)
±%0.1 veya ±1.5 °C (L tipi termokupl için)
±%0.1 veya ±1 °C (R, S tipi termokupl için)
±%0.1 veya ±1 hane (0/4 - 20mA, 0/1 - 5V, 0 - 10V için)
±%0.1 veya ±20μV (0 - 150mV için)
±%0.2 veya ±0.1ohm (0 - 550ohm için)
±%0.5 veya ±10ohm (0 - 10kohm için)
±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için)
±%0.1 veya ±1.5 °C (L tipi termokupl için)
±%0.1 veya ±1 °C (R, S tipi termokupl için)
±%0.1 veya ±1 hane (0/4 - 20mA, 0/1 - 5V, 0 - 10V için)
±%0.1 veya ±20μV (0 - 150mV için)
±%0.2 veya ±0.1ohm (0 - 550ohm için)
±%0.5 veya ±10ohm (0 - 10kohm için)
Giriş Direnci
Termokupl, Pt-100, NTC, mV, V, ohm için Ri > 100kohm
mA için Ri = 50ohm
mA için Ri = 50ohm
Çıkışlar
Control/Alarm 3 Çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO+NC
Alarm 1 Çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO+NC
Alarm 2 Çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO
SSR Çıkışı
0 - 12V DC en çok 40mA, kısa devre koruması vardır
mA Çıkışı
0-20mA veya 4-20mA yük direnci en çok 750ohm
V Çıkışı
0-10V DC, en çok 30mA , kısa devre koruması vardır
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G96xY96xD81 mm
Ağırlık
Yaklaşık 400g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
