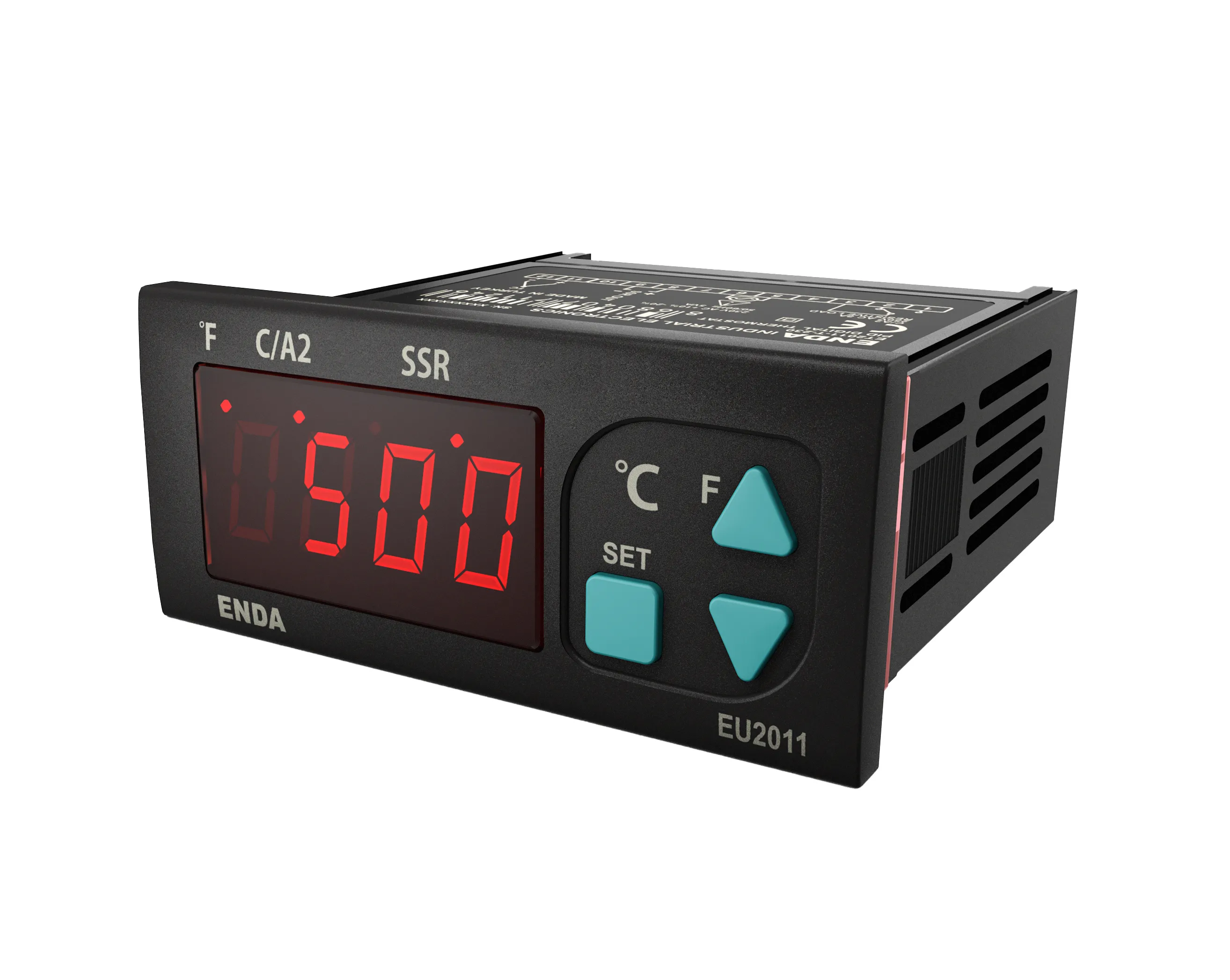

EU2011
37x77 mm ebatlı, Seçilebilir Analog Girişli, Analog Çıkış + 1 Sensör Çıkışlı, Proses Kontrol Cihazı
Seçilebilir 0-20mA, 4-20 mA veya 0-10V girişi
PID parametreleri el ile girilebilir
Soft-Start özelliği
Giriş için offset özelliği
0-20mA, 4-20mA, ve 0-10V çıkış özelliği
RS-485 Modbus protokolüyle haberleşme
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön Panel: IP62 Arka Panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
mA Çıkışı
0-20mA DC veya 4-20mA DC, % ±5 (yük direnci en çok 500ohm)
V Çıkışı
0-10V DC, % ±5 (kısa devre koruması vardır)
Sensör Çıkışı
24V DC, en çok 25mA
Kutu
Kutu Şekli
Sıkıştırılarak panoya yerleştirilir (DIN 43 700'e göre)
Ebatlar
G77xY35xD71mm
Ağırlık
Yaklaşık 215g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz; 10-30V DC / 8-24V AC SMPS
Güç Tüketimi
En çok 5VA
Bağlantı
Power klemensi 2.5mm² soketli klemens
Hat Direnci
En çok 100ohm
Bilgi Koruma
EEPROM (en az 10 yıl)
EMC
EN 61326-1: 2021
Kontrol
Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
P, PI, PD, PID (seçilebilir)
A/D Dönüştürücü
12 bit
Örnekleme Zamanı
100ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 250 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön Panel: IP62 Arka Panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz; 10-30V DC / 8-24V AC SMPS
Güç Tüketimi
En çok 5VA
Bağlantı
Power klemensi 2.5mm² soketli klemens
Hat Direnci
En çok 100ohm
Bilgi Koruma
EEPROM (en az 10 yıl)
EMC
EN 61326-1: 2021
Çıkışlar
mA Çıkışı
0-20mA DC veya 4-20mA DC, % ±5 (yük direnci en çok 500ohm)
V Çıkışı
0-10V DC, % ±5 (kısa devre koruması vardır)
Sensör Çıkışı
24V DC, en çok 25mA
Kontrol
Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
P, PI, PD, PID (seçilebilir)
A/D Dönüştürücü
12 bit
Örnekleme Zamanı
100ms
Oransal Band
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu
1 ile 250 saniye arasında ayarlanabilir
Histerisiz
1 ile 50 arasında ayarlanabilir
Çıkış Gücü
Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Kutu Şekli
Sıkıştırılarak panoya yerleştirilir (DIN 43 700'e göre)
Ebatlar
G77xY35xD71mm
Ağırlık
Yaklaşık 215g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
