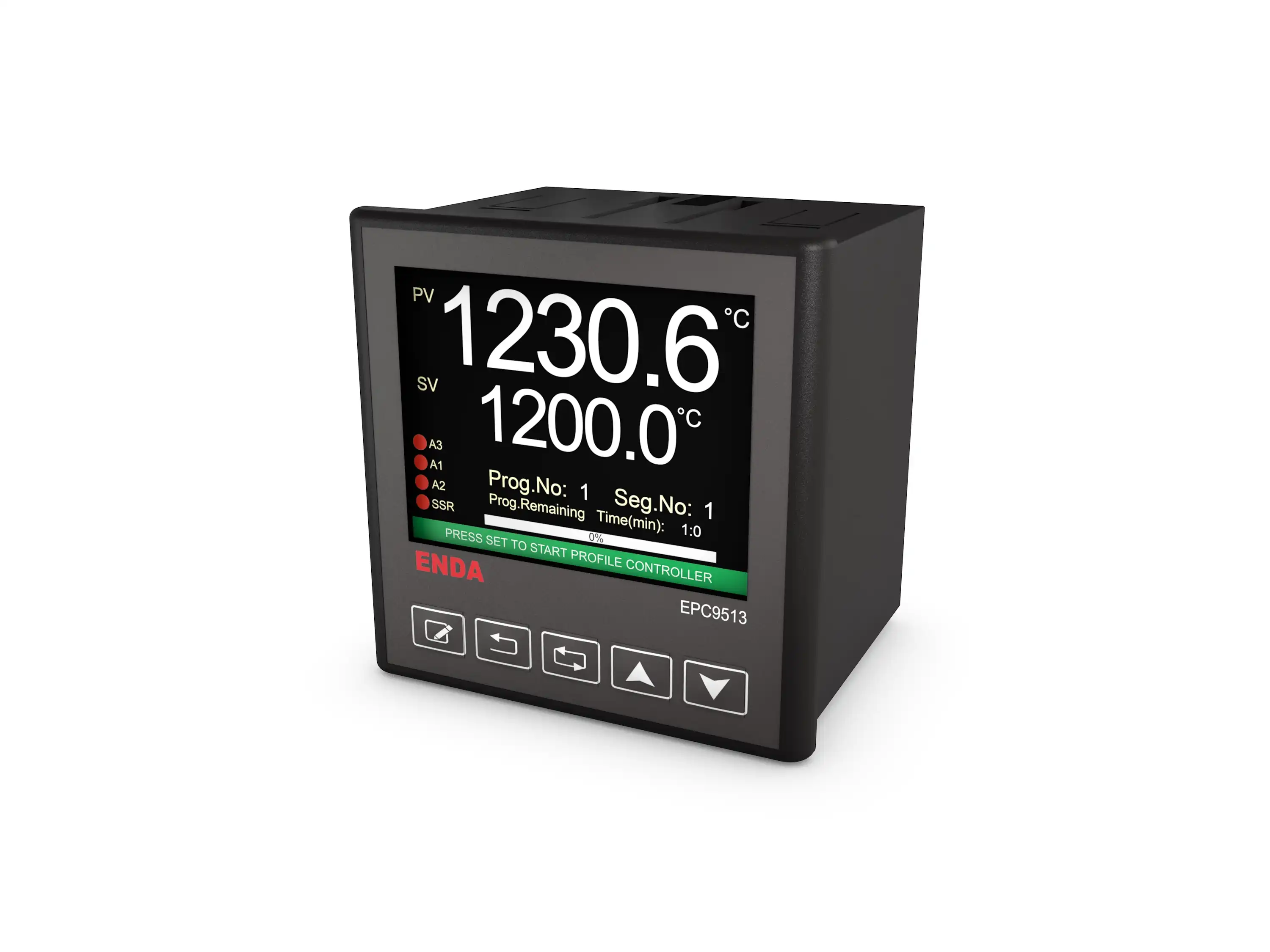

EPC9513

96x96 mm Ebatlı, Multi İnput, 3.5 inch TFT Ekranlı, PID, Profil Kontrol Cihazı

Karşılaştır
EPC9513 Enda Product
Karşılaştır
  • 3,5 inç TFT grafik gösterge ile 5 haneli gösterebilme

  • Seçilebilir TC, RTD, NTC, R, mA, V veya mV girişleri

  • Giriş için offset özelliği

  • Analog girişler için 32 noktada lineerizasyon

  • Seçilebilir röle, SSR veya analog çıkışlar

  • Seçilebilir, giriş ile orantılı transfer çıkışı (mA veya V)

  • 50ms örnekleme zamanı

  • PID kontrol yapabilme

  • PID parametrelerinin otomatik hesaplanması (SELF TUNE)

  • PID parametrelerinin otomatik ayarlanması (AUTO TUNE)

  • Soft-Start özelliği

  • 24V DC sensör beslemesi

  • 8 adım ve 16 programlı Profil kontrol yapabilme

  • Seçilebilir tek nokta kontrolü (Single Setpoint Modu)

  • Profil kontrol için dijital girişler

  • Tuş takımı için güvenlik seviyeleri

  • Tuş takımı ve ModBus ile programlama

  • RS-485 ModBus protokolüyle haberleşme

  • EN standartlarına göre CE markalı

Yazılımlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Control/Alarm 3 Çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO+NC
Alarm 1 Çıkışı
Röle: 250V AC, 2A ( rezistif yük için), NO+NC
Alarm 2 Çıkışı
Röle: 250V AC, 2A ( rezistif yük için), NO
SSR Çıkışı
0 - 12V DC en çok 40mA, kısa devre koruması vardır
mA Çıkışı
0 - 20mA veya 4 - 20mA yük direnci en çok 750ohm
V Çıkışı
0 - 10V DC, en çok 30mA , kısa devre koruması vardır
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Elektriksel Özellikler
Besleme Voltajı
90-250V AC, 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
Pt-100 rezistans termometre -200.0...850.0 °C / -100.0...160.0 °C
Pt30Rh-Pt6Rh(B) termokupl 200.0...1800.0 °C
NiCr-Con (E) termokupl -100.0...900.0 °C
Fe-Con (J) termokupl -100.0...900.0 °C
NiCr-Ni (K) termokupl -100.0...1300.0 °C
Fe-Con (L) termokupl -100.0...900.0 °C
NiCrSi-NiSi (N) termokupl -200.0...1300.0 °C
Pt13Rh-Pt (R) termokupl 0.0...1700.0 °C
Pt10Rh-Pt (S) termokupl 0.0...1700.0 °C
Cu-Con (T) termokupl -250.0...300.0 °C
Cu-Con (U) termokupl -200.0...400.0 °C
NTC -60.0...150.0 °C
0/4 - 20mA, 0 - 150mV, 0/1 - 5V, 0 - 10V, 0 - 550ohm, 0 - 10kohm için:
-32768...32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir)

Dijital Giriş
5V ila 30V'luk puls, Ri = 100kohm (profil kontrol işlemleri için kullanılır)
Doğruluk
±%0.1 veya ±2 °C (B tipi termokupl için)
±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için)
±%0.1 veya ±1.5 °C (L tipi termokupl için)
±%0.1 veya ±1 °C (R, S tipi termokupl için)
±%0.1 veya ±1 hane (0/4 - 20mA, 0/1 - 5V, 0 - 10V için)
±%0.1 veya ±20μV (0 - 150mV için)
±%0.2 veya ±0.1ohm (0 - 550ohm için)
±%0.5 veya ±10ohm (0 - 10kohm için)

Giriş Direnci
Termokupl, Pt-100, NTC, mV, V, ohm için Ri > 100kohm
mA için Ri = 50ohm

Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G96xY96xD81 mm
Ağırlık
Yaklaşık 400g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC, 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
Pt-100 rezistans termometre -200.0...850.0 °C / -100.0...160.0 °C
Pt30Rh-Pt6Rh(B) termokupl 200.0...1800.0 °C
NiCr-Con (E) termokupl -100.0...900.0 °C
Fe-Con (J) termokupl -100.0...900.0 °C
NiCr-Ni (K) termokupl -100.0...1300.0 °C
Fe-Con (L) termokupl -100.0...900.0 °C
NiCrSi-NiSi (N) termokupl -200.0...1300.0 °C
Pt13Rh-Pt (R) termokupl 0.0...1700.0 °C
Pt10Rh-Pt (S) termokupl 0.0...1700.0 °C
Cu-Con (T) termokupl -250.0...300.0 °C
Cu-Con (U) termokupl -200.0...400.0 °C
NTC -60.0...150.0 °C
0/4 - 20mA, 0 - 150mV, 0/1 - 5V, 0 - 10V, 0 - 550ohm, 0 - 10kohm için:
-32768...32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir)

Dijital Giriş
5V ila 30V'luk puls, Ri = 100kohm (profil kontrol işlemleri için kullanılır)
Doğruluk
±%0.1 veya ±2 °C (B tipi termokupl için)
±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için)
±%0.1 veya ±1.5 °C (L tipi termokupl için)
±%0.1 veya ±1 °C (R, S tipi termokupl için)
±%0.1 veya ±1 hane (0/4 - 20mA, 0/1 - 5V, 0 - 10V için)
±%0.1 veya ±20μV (0 - 150mV için)
±%0.2 veya ±0.1ohm (0 - 550ohm için)
±%0.5 veya ±10ohm (0 - 10kohm için)

Giriş Direnci
Termokupl, Pt-100, NTC, mV, V, ohm için Ri > 100kohm
mA için Ri = 50ohm

Çıkışlar
Control/Alarm 3 Çıkışı
Röle: 250V AC, 2A (rezistif yük için), NO+NC
Alarm 1 Çıkışı
Röle: 250V AC, 2A ( rezistif yük için), NO+NC
Alarm 2 Çıkışı
Röle: 250V AC, 2A ( rezistif yük için), NO
SSR Çıkışı
0 - 12V DC en çok 40mA, kısa devre koruması vardır
mA Çıkışı
0 - 20mA veya 4 - 20mA yük direnci en çok 750ohm
V Çıkışı
0 - 10V DC, en çok 30mA , kısa devre koruması vardır
Röle Ömrü
Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G96xY96xD81 mm
Ağırlık
Yaklaşık 400g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
