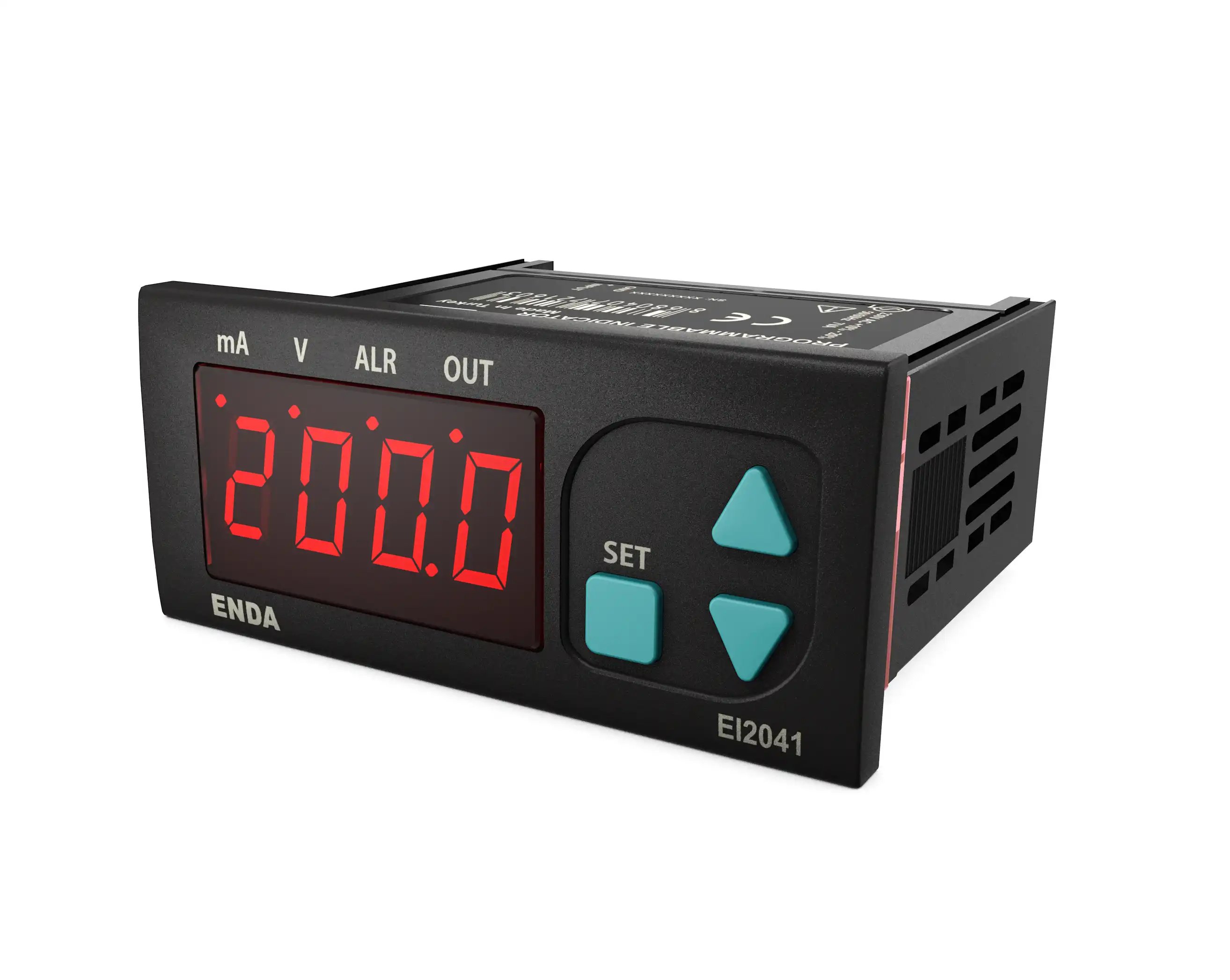

EI2041

77x35 mm Ebatlı, Seçilebilir Analog Girişli, Opsiyonel Kontrol + Alarm Çıkışlı, Gösterge/Kontrol Cihazı

Karşılaştır
EI2041 Enda Product
Karşılaştır

  • 4 hane dijital göstergeli

  • Gösterge skalası -1999...4000 arasında ayarlanabilir

  • Desimal nokta 1. ile 3. basamak arasında ayarlanabilir

  • Ölçüm birimi görülebilir

  • Dört farklı seçilebilir standart giriş tipi (0-20mA, 4-20mA, 0-1V, 0-10V)

  • Kullanıcı kendi belirleyeceği giriş tipine göre cihazı kalibre edebilir

  • Örnekleme zamanı dört kademede ayarlanabilir

  • Maximum ve minimum ölçme değerlerini saklama ve göstergede tutabilme

  • Çıkış ve alarm kontrolü için 2 kontak çıkışı

  • Set değerinin altında ve üstünde kontrol seçeneği

  • Seçilebilir bağımsız, sapma ve band alarmı

  • Sensör besleme çıkışı

  • RS-485 Modbus RTU protokolü ile haberleşme özelliği

  • EN standartlarına göre CE markalıdır

Kılavuzlar

Yazılımlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Sensör Besleme Çıkışı
Tüm sensör besleme çıkışları en fazla 50mA (regüleli ve izole)
Alarm Çıkışı
2 Röle: 250V AC, 8A (rezistif yük için), NO
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G77xY35xD61 mm
Ağırlık
Yaklaşık 350g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC/ 8-24V AC
Güç Tüketimi
7VA
Bağlantı
Vidalı klemens
Skala
-1999...4000 arasında ayarlanabilir
Doğruluk
0-1V DC: ±%0.5 (tam skalanın)
0-10V DC: ±%0.5 (tam skalanın)
0-20mA DC: ±%0.5 (tam skalanın)
4-20mA DC: ±%0.5 (tam skalanın)

Ölçüm Aralığı
0-1V DC: En çok 1.1V
0-10V DC: En çok 12V
0-20mA DC: En çok 25mA
4-20mA DC: En çok 25mA

Giriş Empedansı
0-1V DC: 100kohm
0-10V DC: 100kohm
0-20mA DC: 10ohm
4-20mA DC: 10ohm

Kontrol
Kontrol Biçimi
Çift set-değer kontrolü
Kontrol Yöntemi
On-Off
Histerisiz
1...200 arasında ayarlanabilir
