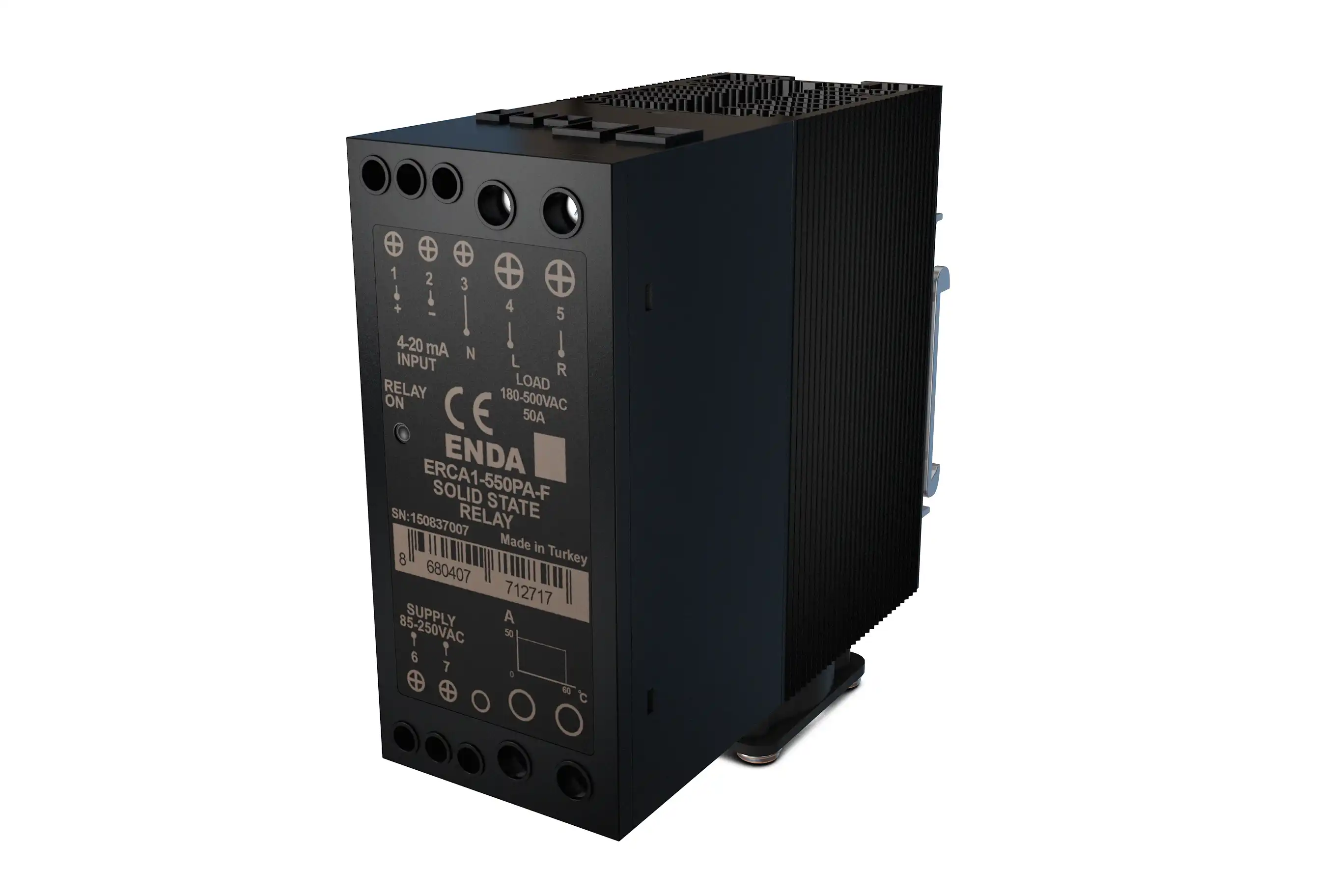

ERCA1
4-20mA Giriş Sinyali, 180-320V AC, 180-480V AC, 180-500V AC Yük Gerilimi, Güç Regülatörü
25-40A-50A-70A AC yük akımı
320V AC, 480V AC veya 500V AC yük gerilimi
4-20 mA giriş sinyali
Giriş sinyali için LED gösterge
AC gerilimi faz açısı ile kontrol edebilme
Pik gerilimler için varistörlü koruma
EN standartlarına göre CE markalı
Kılavuzlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERCA1-225PA ve ERCA1-425PA için G24xY84xD97 mm
ERCA1-240PA ve ERCA1-440PA için G30xY84xD115 mm
ERCA1-550PA-F ve ERCA1-570PA-F için G46xY100xD124 mm
ERCA1-240PA ve ERCA1-440PA için G30xY84xD115 mm
ERCA1-550PA-F ve ERCA1-570PA-F için G46xY100xD124 mm
Ağırlık
ERCA1-225PA ve ERCA1-425PA: 203g (ambalajlı olarak)
ERCA1-240PA ve ERCA1-440PA: 280g (ambalajlı olarak)
ERCA1-550PA-F ve ERCA1-570PA-F: 450g (ambalajlı olarak)
ERCA1-240PA ve ERCA1-440PA: 280g (ambalajlı olarak)
ERCA1-550PA-F ve ERCA1-570PA-F: 450g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Sinyali
4-20 mA
İletim Sinyali
>4.1 mA
Kesme Sinyali
<4.1 mA
Tepki Süresi
15ms
LED Gösterge
Giriş sinyali ile orantılı olarak yanar
Dinamik Giriş Empedansı
>550ohm
Koruma
Giriş sinyalinin ters bağlanmasına karşı koruma vardır
Yük Akımı (Arms)
ERCA1-225PA: 25
ERCA1-240PA: 40
ERCA1-425PA: 25
ERCA1-440PA: 40
ERCA1-550PA-F: 50
ERCA1-570PA-F: 70
ERCA1-240PA: 40
ERCA1-425PA: 25
ERCA1-440PA: 40
ERCA1-550PA-F: 50
ERCA1-570PA-F: 70
Yük Gerilimi (Vrms)
ERCA1-225PA ve ERCA1-240PA: 180-320
ERCA1-425PA ve ERCA1-440PA: 180-480
ERCA1-550PA-F ve ERCA1-570PA-F: 180-500
ERCA1-425PA ve ERCA1-440PA: 180-480
ERCA1-550PA-F ve ERCA1-570PA-F: 180-500
Frekans (Hz)
50-60
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
-25...60 ºC / -30...100 ºC
Bağıl Nem
40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 1000m
Elektriksel Özellikler
Giriş Sinyali
4-20 mA
İletim Sinyali
>4.1 mA
Kesme Sinyali
<4.1 mA
Tepki Süresi
15ms
LED Gösterge
Giriş sinyali ile orantılı olarak yanar
Dinamik Giriş Empedansı
>550ohm
Koruma
Giriş sinyalinin ters bağlanmasına karşı koruma vardır
Yük Akımı (Arms)
ERCA1-225PA: 25
ERCA1-240PA: 40
ERCA1-425PA: 25
ERCA1-440PA: 40
ERCA1-550PA-F: 50
ERCA1-570PA-F: 70
ERCA1-240PA: 40
ERCA1-425PA: 25
ERCA1-440PA: 40
ERCA1-550PA-F: 50
ERCA1-570PA-F: 70
Yük Gerilimi (Vrms)
ERCA1-225PA ve ERCA1-240PA: 180-320
ERCA1-425PA ve ERCA1-440PA: 180-480
ERCA1-550PA-F ve ERCA1-570PA-F: 180-500
ERCA1-425PA ve ERCA1-440PA: 180-480
ERCA1-550PA-F ve ERCA1-570PA-F: 180-500
Frekans (Hz)
50-60
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
ERCA1-225PA ve ERCA1-425PA için G24xY84xD97 mm
ERCA1-240PA ve ERCA1-440PA için G30xY84xD115 mm
ERCA1-550PA-F ve ERCA1-570PA-F için G46xY100xD124 mm
ERCA1-240PA ve ERCA1-440PA için G30xY84xD115 mm
ERCA1-550PA-F ve ERCA1-570PA-F için G46xY100xD124 mm
Ağırlık
ERCA1-225PA ve ERCA1-425PA: 203g (ambalajlı olarak)
ERCA1-240PA ve ERCA1-440PA: 280g (ambalajlı olarak)
ERCA1-550PA-F ve ERCA1-570PA-F: 450g (ambalajlı olarak)
ERCA1-240PA ve ERCA1-440PA: 280g (ambalajlı olarak)
ERCA1-550PA-F ve ERCA1-570PA-F: 450g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
