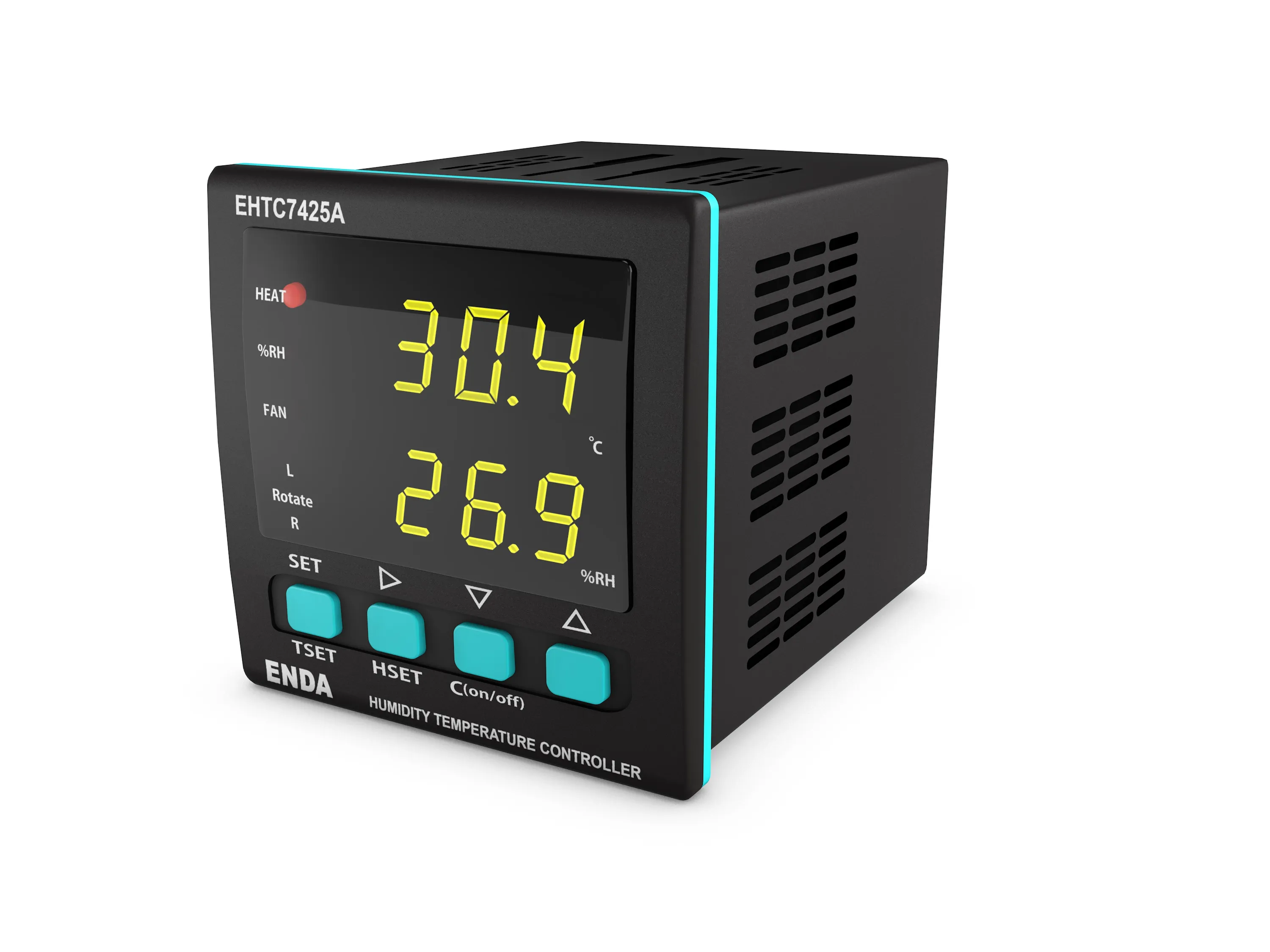

EHTC7425A-AS
72x72 mm Ebatlı, PID kontrollü, Nem, Sıcaklık ve Fan Röle Çıkışlı Kontrol cihazı
2x4 hane dijital göstergeli
0-1V, 0-10V, 0-4mA, 0-20mA analog veya dijital giriş siparişte belirtilmelidir
Seçilebilir ısıtma veya soğutma kontrolü
Seçilebilir PID,On-Off sıcaklık kontrolü
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Seçilebilir nemlendirme veya kurutma kontrolü
Sensör için dahili besleme çıkışı
Zaman ayarlı fan röle çıkışı
Kuluçkalarda çevirme işlemleri için zaman ayarlı 2 röle çıkışı
Ölçüm değerleri için ayarlanabilir, buzzer ile alarm verme özelliği
EN standartlarına göre CE markalıdır
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
15V DC Çıkışı
Sensör beslemesi için kullanılan 50mA 15V DC çıkış
Heat Çıkışı
Röle: 250V AC, 10A (rezistif yük için), NO
Humidity Çıkışı
Röle: 250V AC, 10A (rezistif yük için), NO
Fan Çıkışı
Röle: 250V AC, 10A (rezistif yük için), NO
Rotate(R) ve (L) Çıkışı
Röle: 250V AC, 10A (rezistif yük için), NO
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 10A rezistif yükte 100.000 anahtarlama
Elektriksel Özellikler
Besleme Voltajı
230V AC ±10%, 50/60Hz veya 10...30V DC / 8...24V AC
Güç Tüketimi
5.4VA
Bağlantı
Soketli klemens
Skala
Sıcaklık: Analog çıkışlı sensörler için 0~20 mA / 0~10 V seçilebilir. Dijital çıkışlı Enda Sensör için sıcaklık aralığı -40~125°C dir
Nem: Analog çıkışlı sensörler için 0~20 mA / 0~10 V seçilebilir. Dijital çıkışlı Enda Sensör için nem aralığı 0~100 % RH dır
Nem: Analog çıkışlı sensörler için 0~20 mA / 0~10 V seçilebilir. Dijital çıkışlı Enda Sensör için nem aralığı 0~100 % RH dır
Doğruluk
±%0.5 (tam skalanın)
Hat Direnci
100kohm (0-1/10 V), 10ohm (0/4-20mA)
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G72xY72xD97 mm
Ağırlık
Yaklaşık 350g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
230V AC ±10%, 50/60Hz veya 10...30V DC / 8...24V AC
Güç Tüketimi
5.4VA
Bağlantı
Soketli klemens
Skala
Sıcaklık: Analog çıkışlı sensörler için 0~20 mA / 0~10 V seçilebilir. Dijital çıkışlı Enda Sensör için sıcaklık aralığı -40~125°C dir
Nem: Analog çıkışlı sensörler için 0~20 mA / 0~10 V seçilebilir. Dijital çıkışlı Enda Sensör için nem aralığı 0~100 % RH dır
Nem: Analog çıkışlı sensörler için 0~20 mA / 0~10 V seçilebilir. Dijital çıkışlı Enda Sensör için nem aralığı 0~100 % RH dır
Doğruluk
±%0.5 (tam skalanın)
Hat Direnci
100kohm (0-1/10 V), 10ohm (0/4-20mA)
Çıkışlar
15V DC Çıkışı
Sensör beslemesi için kullanılan 50mA 15V DC çıkış
Heat Çıkışı
Röle: 250V AC, 10A (rezistif yük için), NO
Humidity Çıkışı
Röle: 250V AC, 10A (rezistif yük için), NO
Fan Çıkışı
Röle: 250V AC, 10A (rezistif yük için), NO
Rotate(R) ve (L) Çıkışı
Röle: 250V AC, 10A (rezistif yük için), NO
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 10A rezistif yükte 100.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G72xY72xD97 mm
Ağırlık
Yaklaşık 350g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
