ESDC4334

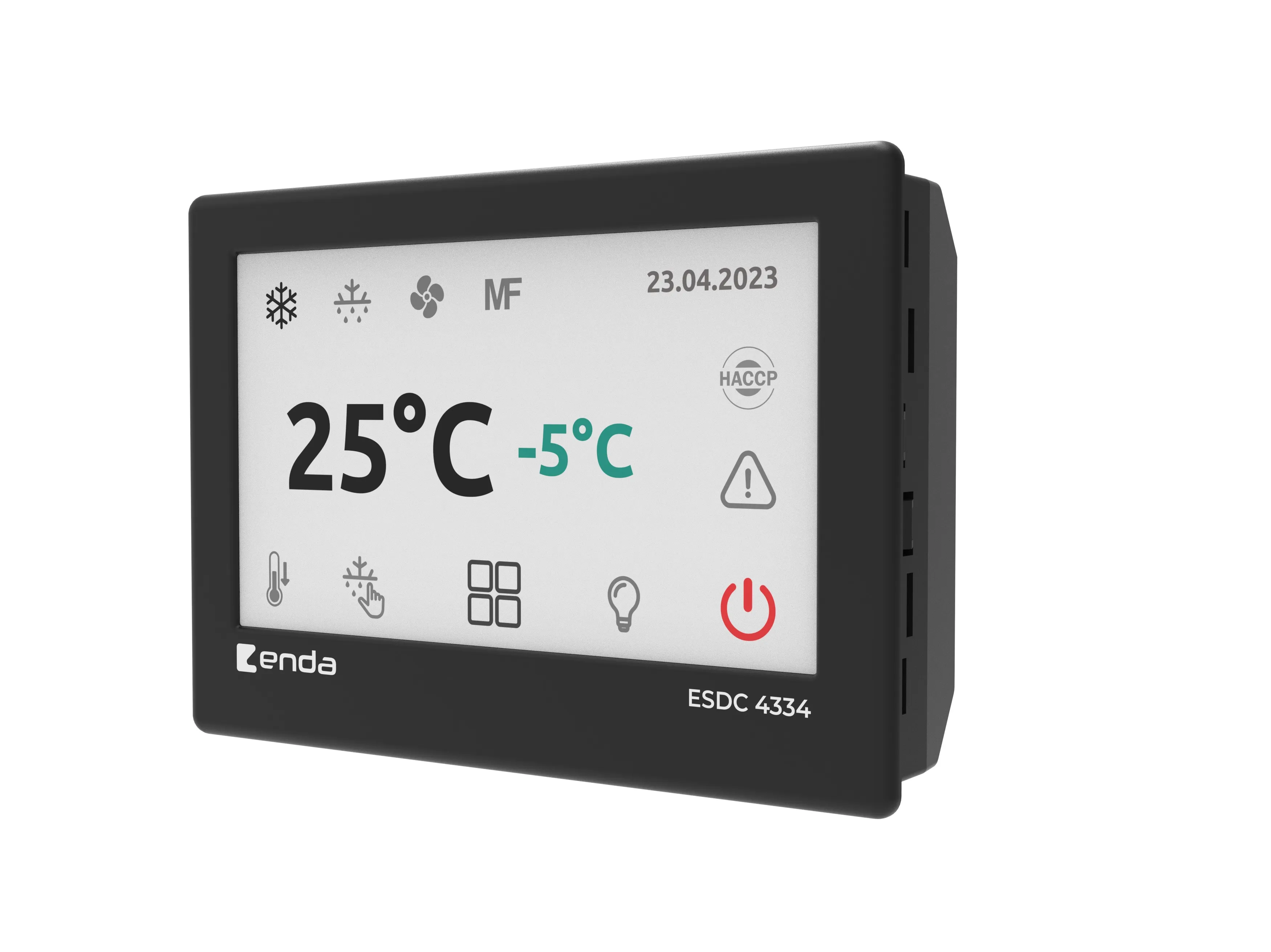

118x82 mm Ebatlı, Dokunmatik TFT Ekranli, 3 NTC Girişli, 2 DIN Girişli, 4 Röle Çıkışlı Defrost Kontrol Cihazı

Karşılaştır
ESDC4334 Enda Product
Karşılaştır

  • Ayrı kontrol modülü

  • On-off soğutma kontrolü

  • 4.3 inch dokunmatik ekran

  • Kompresör, defrost, fan ve aux için 4 röle çıkışı

  • Kabin, evaporatör ve kondenser olmak üzere 3 adet NTC prob girişi

  • Prob girişleri için offset değeri girebilme özelliği

  • Kapı kontrolü ve çok fonksiyonlu kontrol için 2 dijital giriş

  • Set değerinin alt ve üst sınırlarını ayarlayabilme özelliği

  • Kompresör koruma parametreleri

  • Prob arızalarında kompresörün çalışması, durması veya periyodik çalışmasının ayarlanabilme özelliği

  • Manuel hızlı soğutma/ısıtma özelliği

  • Zamana ve evaporatör sıcaklığına bağımlı veya manuel defrost özelliği

  • Defrost süresini ve aralığını ayarlayabilme özelliği

  • Alt ve üst alarm sınırlarının ayarlanabilmesi

  • Maksimum 3 adet HACCP alarm kaydı tutma özelliği

  • Sıcaklığı °C veya °F olarak gösterebilme özelliği

  • RS485 Modbus RTU protokolü ile haberleşme özelliği

  • EN standartlarına göre CE markalı

Kılavuzlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
Kullanıcı arayüzü: EN 60529 standardına göre, ön panel: IP65 arka panel: IP20
Kontrol modülü: EN 60529 standardına göre IP00

Yükseklik
En çok 2000m
Çıkışlar
Kompresör Röle Çıkışı
Rezistif yük için: NO 250V AC 16A
Endüktif yük için: 1/2hp 240V AC
Röle ömrü Yüksüz 30.000.000 anahtarlama, 250V AC 16A rezistif yükte 100.000 anahtarlama

Defrost Röle Çıkışı
Rezistif yük için: NO 250V AC 8A, NC 250V AC 8A
Endüktif yük için: 1/2hp 240V AC
Röle ömrü: Yüksüz 30.000.000 anahtarlama, 250V AC 8A rezistif yükte 100.000 anahtarlama

Evaporatör Fan Röle Çıkışı
Rezistif yük için: NO 250V AC 10A
Endüktif yük için: 1/2hp 240V AC
Röle ömrü: Yüksüz 30.000.000 anahtarlama, 250V AC 10A rezistif yükte 100.000 anahtarlama

AUX Röle Çıkışı
Rezistif yük için: NO 250V AC 5A
Röle ömrü: Yüksüz 5.000.000 anahtarlama, 250V AC 5A rezistif yükte 100.000 anahtarlama

Kutu
Malzemeler
Kullanıcı arayüzü: Kendi kendine sönen plastikler kullanılmıştır.
Kontrol modülü: Açık PCB kart

Boyutlar
Kullanıcı arayüzü: 118 x 82 x 31 mm
Kontrol modülü: 115 x 75 mm

Ağırlık
540g(ambalajlı olarak)
Elektriksel Özellikler
Besleme Voltajı
230V AC (+%10 -%20), 50/60Hz
Bağlantı Methodu
Kullanıcı arayüzü: 1.75 mm² soketli klemens
Kontrol modülü: 2.5mm2 ve 1.75 mm2’lik soketli klemens

Bağlantı Kablo Uzunluğu
10m
Kirlilik Derecesi
2
Aşırı Gerilim Kategorisi
II
EMC-LVD
EN 61326-1:2021 - LVD: EN 61010-1: 2010
Kontrol
Kontrol Tipi
Set değerleri ve dijital girişler ile kompresör, defrost, evaporatör fan ve aux rölesinin on/off kontrolü
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
Kullanıcı arayüzü: EN 60529 standardına göre, ön panel: IP65 arka panel: IP20
Kontrol modülü: EN 60529 standardına göre IP00

Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
230V AC (+%10 -%20), 50/60Hz
Bağlantı Methodu
Kullanıcı arayüzü: 1.75 mm² soketli klemens
Kontrol modülü: 2.5mm2 ve 1.75 mm2’lik soketli klemens

Bağlantı Kablo Uzunluğu
10m
Kirlilik Derecesi
2
Aşırı Gerilim Kategorisi
II
EMC-LVD
EN 61326-1:2021 - LVD: EN 61010-1: 2010
Çıkışlar
Kompresör Röle Çıkışı
Rezistif yük için: NO 250V AC 16A
Endüktif yük için: 1/2hp 240V AC
Röle ömrü Yüksüz 30.000.000 anahtarlama, 250V AC 16A rezistif yükte 100.000 anahtarlama

Defrost Röle Çıkışı
Rezistif yük için: NO 250V AC 8A, NC 250V AC 8A
Endüktif yük için: 1/2hp 240V AC
Röle ömrü: Yüksüz 30.000.000 anahtarlama, 250V AC 8A rezistif yükte 100.000 anahtarlama

Evaporatör Fan Röle Çıkışı
Rezistif yük için: NO 250V AC 10A
Endüktif yük için: 1/2hp 240V AC
Röle ömrü: Yüksüz 30.000.000 anahtarlama, 250V AC 10A rezistif yükte 100.000 anahtarlama

AUX Röle Çıkışı
Rezistif yük için: NO 250V AC 5A
Röle ömrü: Yüksüz 5.000.000 anahtarlama, 250V AC 5A rezistif yükte 100.000 anahtarlama

Kontrol
Kontrol Tipi
Set değerleri ve dijital girişler ile kompresör, defrost, evaporatör fan ve aux rölesinin on/off kontrolü
Kutu
Malzemeler
Kullanıcı arayüzü: Kendi kendine sönen plastikler kullanılmıştır.
Kontrol modülü: Açık PCB kart

Boyutlar
Kullanıcı arayüzü: 118 x 82 x 31 mm
Kontrol modülü: 115 x 75 mm

Ağırlık
540g(ambalajlı olarak)
