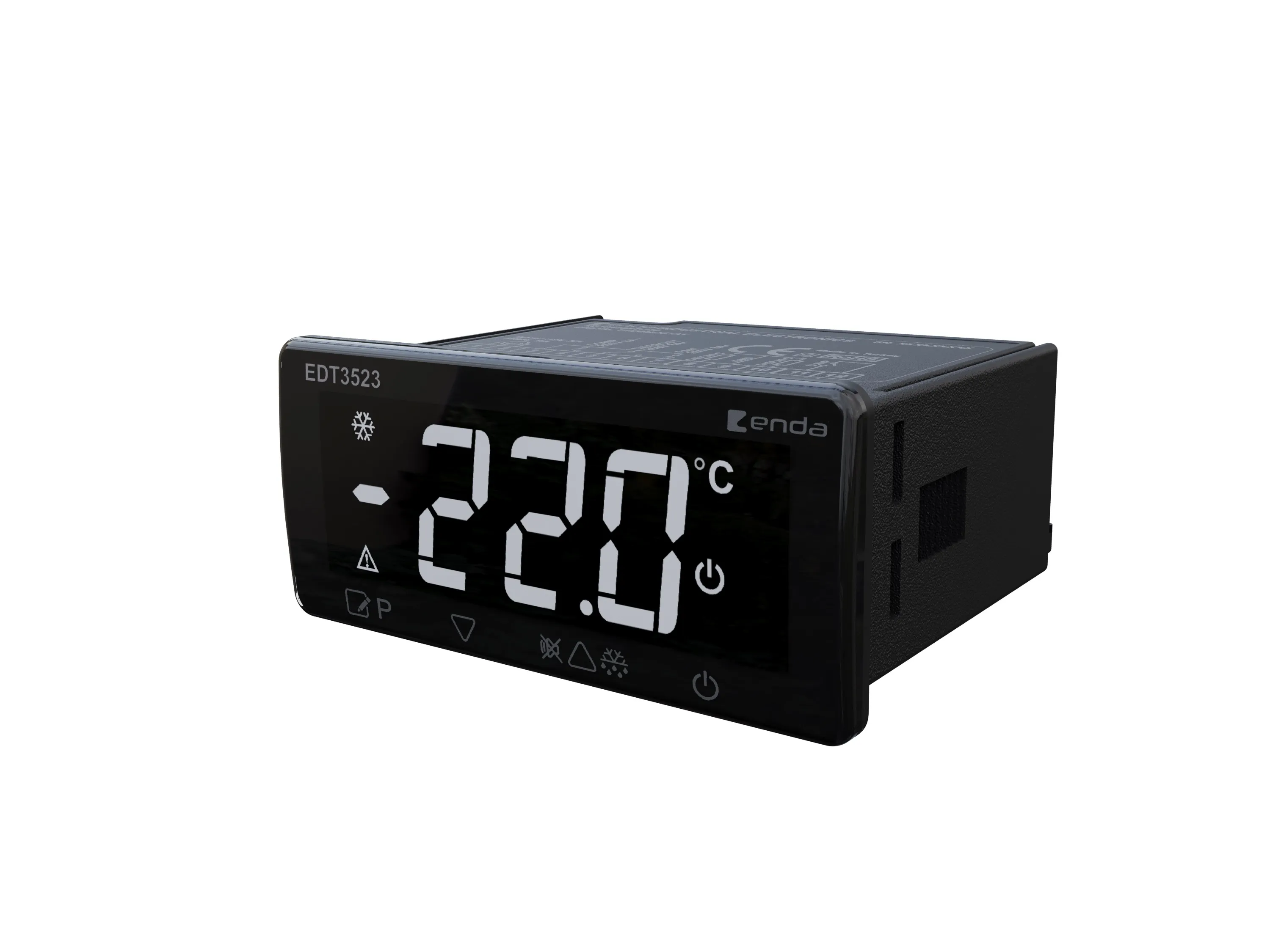

EDT3523
>
EDT3523
35x77x68 mm, Dokunmatik Tuşlar, 2 NTC Giriş, 1 DIN Girişli, 3 Röle Çıkış Defrost Kontrol Cihazı
Karşılaştır
Teknik Özellikler
Karşılaştır
Teknik Özellikler
35x77x68 mm boyutlarında
Dokunmatik tuşlar ile kullanıcı dostu kontrol imkânı
On-Off kontrolü
Kompresör kontrolü için 3 röle çıkışı
Kompresör için tek NTC prob girişi
NTC prob girişi için ayarlanabilir offset seçeneği
Soğutma veya ısıtma kontrol seçimi
Ayarlanabilir kompresör koruma parametreleri özelliği
Prob arızasında kompresörün çalışması, durması veya periyodik çalışması özelliği
Seçilebilir akıllı defrost özelliği
Zamana bağımlı veya manuel defrost yapabilme özelliği
Set değerinin alt ve üst sınırlarını ayarlayabilme özelliği
Ayarlanabilir defrost süresi ve aralığı seçeneği
Alarm alt, üst limit ve gecikme ayarları
°F veya °C olarak sıcaklık birimi gösterilebilme özelliği
Dijital giriş ile kompresör veya kapı alarmı kontrolü
Sesli uyarı imkanı
NFC teknolojisi ile parametre düzenleme ve yükleme kolaylığı
RS485 Modbus RTU protokolü ile haberleşme özelliği (opsiyonel)
EN standartlarına göre CE markalı.
Kılavuzlar
Kullanma Kılavuzu
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 - %20, 50/60Hz
Güç Tüketimi
Maksimum 1.4VA
Bağlantı
2,5mm2'lik klemens
Hat Direnci
En çok 100ohm
Skala
-60,0 ...+150,0°C (-76,0 ...+302,0°F)
Duyarlılık
0.1°C (0.1oC veya 1oC olarak seçilebilir.)
Doğruluk
±1°C
Gösterge
3.5 hane, 12.5mm, 7 parçalı LED
EMC
EN 61326-1: 2021
Güvenlik Gereksinimleri
EN 61010-1: 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II)
Çıkışlar
Kompresör Röle Çıkışı
"8A Röle : NO + NC 250V AC, 8A, (rezistif yük için)
20A Röle : NO 277V AC, 30A, (rezistif yük için)"
Röle Ömrü
8A Röle : "Yüksüz 30,000,000 anahtarlama: 250V AC, 8A rezistif yükte 300,000 anahtarlama"
20A Röle : "Yüksüz 30,000,000 anahtarlama: 277V AC,30A rezistif yükte 100,000 anahtarlama"
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebatlar
G77xY35xD68mm
Ağırlık
Yaklaşık 190g (Ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0 ...+50°C/-25 ...70°C (buzlanma olmadan)
Bağıl Nem
31°C'ye kadar %80, sonra lineer olarak azalıp 40°C'de %50'ye düşen nemde çalışır.
Koruma Sınıfı
EN 60529 standardına göre Ön panel : IP65 Arka panel : IP20
Çalışma Yüksekliği
Maksimum 2000m
Kontrol
Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
On-Off kontrol
A/D Dönüştürücü
12 bit duyarlılık, örnekleme zamanı 100ms
Histeresiz
0.1 ...15,0°C/F arasında ayarlanabilir
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 - %20, 50/60Hz
Güç Tüketimi
Maksimum 1.4VA
Bağlantı
2,5mm2'lik klemens
Hat Direnci
En çok 100ohm
Skala
-60,0 ...+150,0°C (-76,0 ...+302,0°F)
Duyarlılık
0.1°C (0.1oC veya 1oC olarak seçilebilir.)
Doğruluk
±1°C
Gösterge
3.5 hane, 12.5mm, 7 parçalı LED
EMC
EN 61326-1: 2021
Güvenlik Gereksinimleri
EN 61010-1: 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II)
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0 ...+50°C/-25 ...70°C (buzlanma olmadan)
Bağıl Nem
31°C'ye kadar %80, sonra lineer olarak azalıp 40°C'de %50'ye düşen nemde çalışır.
Koruma Sınıfı
EN 60529 standardına göre Ön panel : IP65 Arka panel : IP20
Çalışma Yüksekliği
Maksimum 2000m
Çıkışlar
Kompresör Röle Çıkışı
"8A Röle : NO + NC 250V AC, 8A, (rezistif yük için)
20A Röle : NO 277V AC, 30A, (rezistif yük için)"
Röle Ömrü
8A Röle : "Yüksüz 30,000,000 anahtarlama: 250V AC, 8A rezistif yükte 300,000 anahtarlama"
20A Röle : "Yüksüz 30,000,000 anahtarlama: 277V AC,30A rezistif yükte 100,000 anahtarlama"
Kontrol
Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
On-Off kontrol
A/D Dönüştürücü
12 bit duyarlılık, örnekleme zamanı 100ms
Histeresiz
0.1 ...15,0°C/F arasında ayarlanabilir
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebatlar
G77xY35xD68mm
Ağırlık
Yaklaşık 190g (Ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
