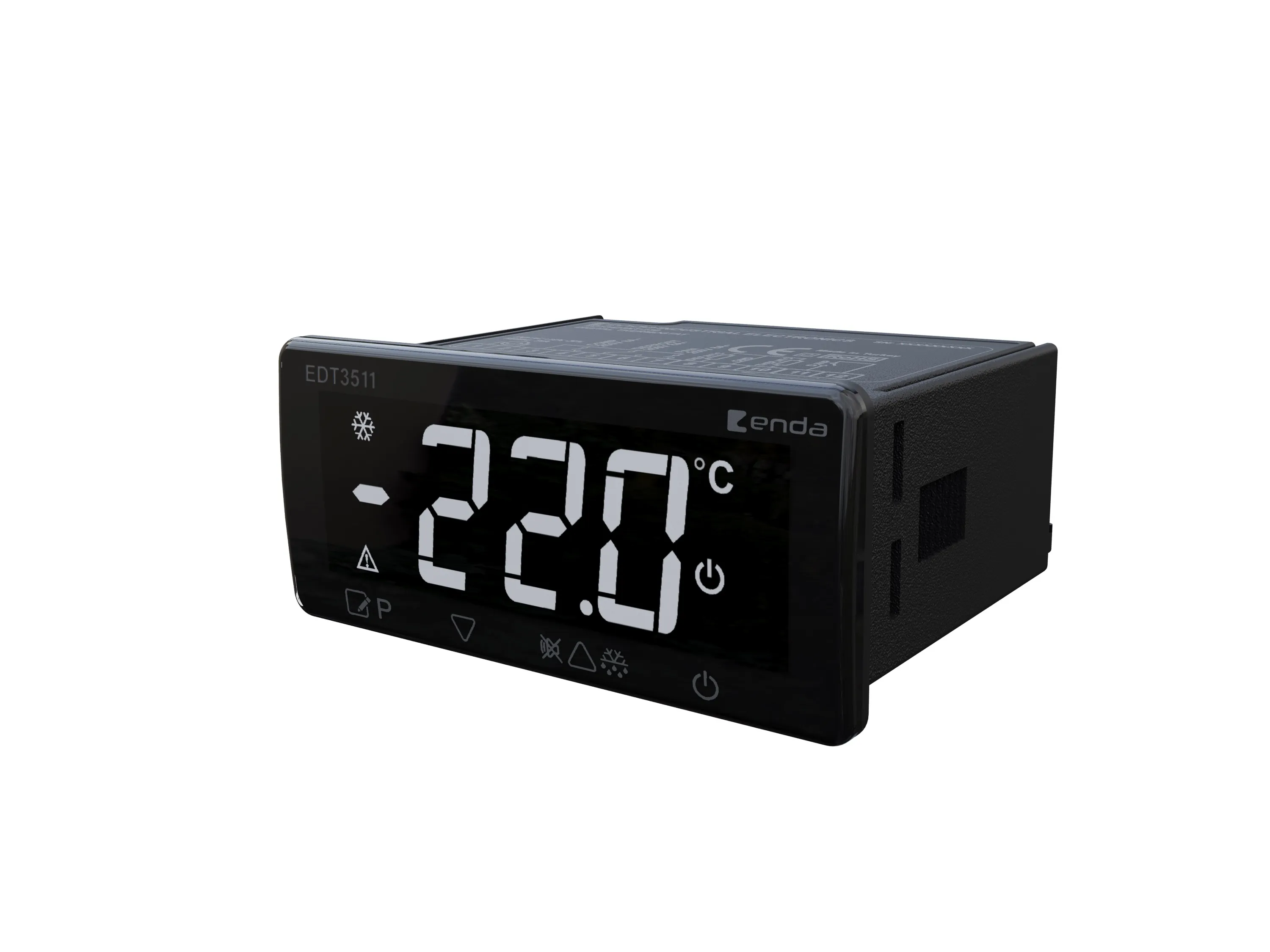

EDT3511
35x77x68 mm, Dokunmatik Tuşlar, 1 NTC Giriş, 1 DIN Girişli, 1 Röle Çıkış Defrost Kontrol Cihazı
- 35x77x68 mm boyutlarında
- Dokunmatik tuşlar ile kullanıcı dostu kontrol imkânı
- On-Off kontrolü
- Kompresör kontrolü için 1 röle çıkışı
- Kompresör için tek NTC prob girişi
- NTC prob girişi için ayarlanabilir offset seçeneği
- Soğutma veya ısıtma kontrol seçimi
- Ayarlanabilir kompresör koruma parametreleri özelliği
- Prob arızasında kompresörün çalışması, durması veya periyodik çalışması özelliği
- Seçilebilir akıllı defrost özelliği
- Zamana bağımlı veya manuel defrost yapabilme özelliği
- Set değerinin alt ve üst sınırlarını ayarlayabilme özelliği
- Ayarlanabilir defrost süresi ve aralığı seçeneği
- Alarm alt, üst limit ve gecikme ayarları
- °F veya °C olarak sıcaklık birimi gösterilebilme özelliği
- Dijital giriş ile kompresör veya kapı alarmı kontrolü
- Sesli uyarı imkanı
- NFC teknolojisi ile parametre düzenleme ve yükleme kolaylığı
- RS485 Modbus RTU protokolü ile haberleşme özelliği (opsiyonel)
- EN standartlarına göre CE markalı.
Kılavuzlar
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 - %20, 50/60Hz
Güç Tüketimi
Maksimum 1.4VA
Bağlantı
2,5mm2’lik klemens
Hat Direnci
En çok 100ohm
Skala
-60,0 ...+150,0°C (-76,0 ...+302,0°F)
Duyarlılık
0.1°C (0.1oC veya 1oC olarak seçilebilir.)
Doğruluk
±1°C
Gösterge
3.5 hane, 12.5mm, 7 parçalı LED
EMC
EN 61326-1: 2021
Güvenlik Gereksinimleri
EN 61010-1: 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II)
Çıkışlar
Kompresör Röle Çıkışı
"8A Röle : NO + NC 250V AC, 8A, (rezistif yük için)
20A Röle : NO 277V AC, 30A, (rezistif yük için)"
20A Röle : NO 277V AC, 30A, (rezistif yük için)"
Röle Ömrü
8A Röle : "Yüksüz 30,000,000 anahtarlama: 250V AC, 8A rezistif yükte 300,000 anahtarlama"
20A Röle : "Yüksüz 30,000,000 anahtarlama: 277V AC,30A rezistif yükte 100,000 anahtarlama"
20A Röle : "Yüksüz 30,000,000 anahtarlama: 277V AC,30A rezistif yükte 100,000 anahtarlama"
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebatlar
G77xY35xD68mm
Ağırlık
Yaklaşık 190g (Ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0 ...+50°C/-25 ...70°C (buzlanma olmadan)
Bağıl Nem
31°C’ye kadar %80, sonra lineer olarak azalıp 40°C’de %50’ye düşen nemde çalışır.
Koruma Sınıfı
EN 60529 standardına göre Ön panel : IP65 Arka panel : IP20
Çalışma Yüksekliği
Maksimum 2000m
Kontrol
Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
On-Off kontrol
A/D Dönüştürücü
12 bit duyarlılık, örnekleme zamanı 100ms
Histeresiz
0.1 ...15,0°C/F arasında ayarlanabilir
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 - %20, 50/60Hz
Güç Tüketimi
Maksimum 1.4VA
Bağlantı
2,5mm2’lik klemens
Hat Direnci
En çok 100ohm
Skala
-60,0 ...+150,0°C (-76,0 ...+302,0°F)
Duyarlılık
0.1°C (0.1oC veya 1oC olarak seçilebilir.)
Doğruluk
±1°C
Gösterge
3.5 hane, 12.5mm, 7 parçalı LED
EMC
EN 61326-1: 2021
Güvenlik Gereksinimleri
EN 61010-1: 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II)
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0 ...+50°C/-25 ...70°C (buzlanma olmadan)
Bağıl Nem
31°C’ye kadar %80, sonra lineer olarak azalıp 40°C’de %50’ye düşen nemde çalışır.
Koruma Sınıfı
EN 60529 standardına göre Ön panel : IP65 Arka panel : IP20
Çalışma Yüksekliği
Maksimum 2000m
Çıkışlar
Kompresör Röle Çıkışı
"8A Röle : NO + NC 250V AC, 8A, (rezistif yük için)
20A Röle : NO 277V AC, 30A, (rezistif yük için)"
20A Röle : NO 277V AC, 30A, (rezistif yük için)"
Röle Ömrü
8A Röle : "Yüksüz 30,000,000 anahtarlama: 250V AC, 8A rezistif yükte 300,000 anahtarlama"
20A Röle : "Yüksüz 30,000,000 anahtarlama: 277V AC,30A rezistif yükte 100,000 anahtarlama"
20A Röle : "Yüksüz 30,000,000 anahtarlama: 277V AC,30A rezistif yükte 100,000 anahtarlama"
Kontrol
Kontrol Biçimi
Tek set-değer ve alarm kontrolü
Kontrol Yöntemi
On-Off kontrol
A/D Dönüştürücü
12 bit duyarlılık, örnekleme zamanı 100ms
Histeresiz
0.1 ...15,0°C/F arasında ayarlanabilir
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebatlar
G77xY35xD68mm
Ağırlık
Yaklaşık 190g (Ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
