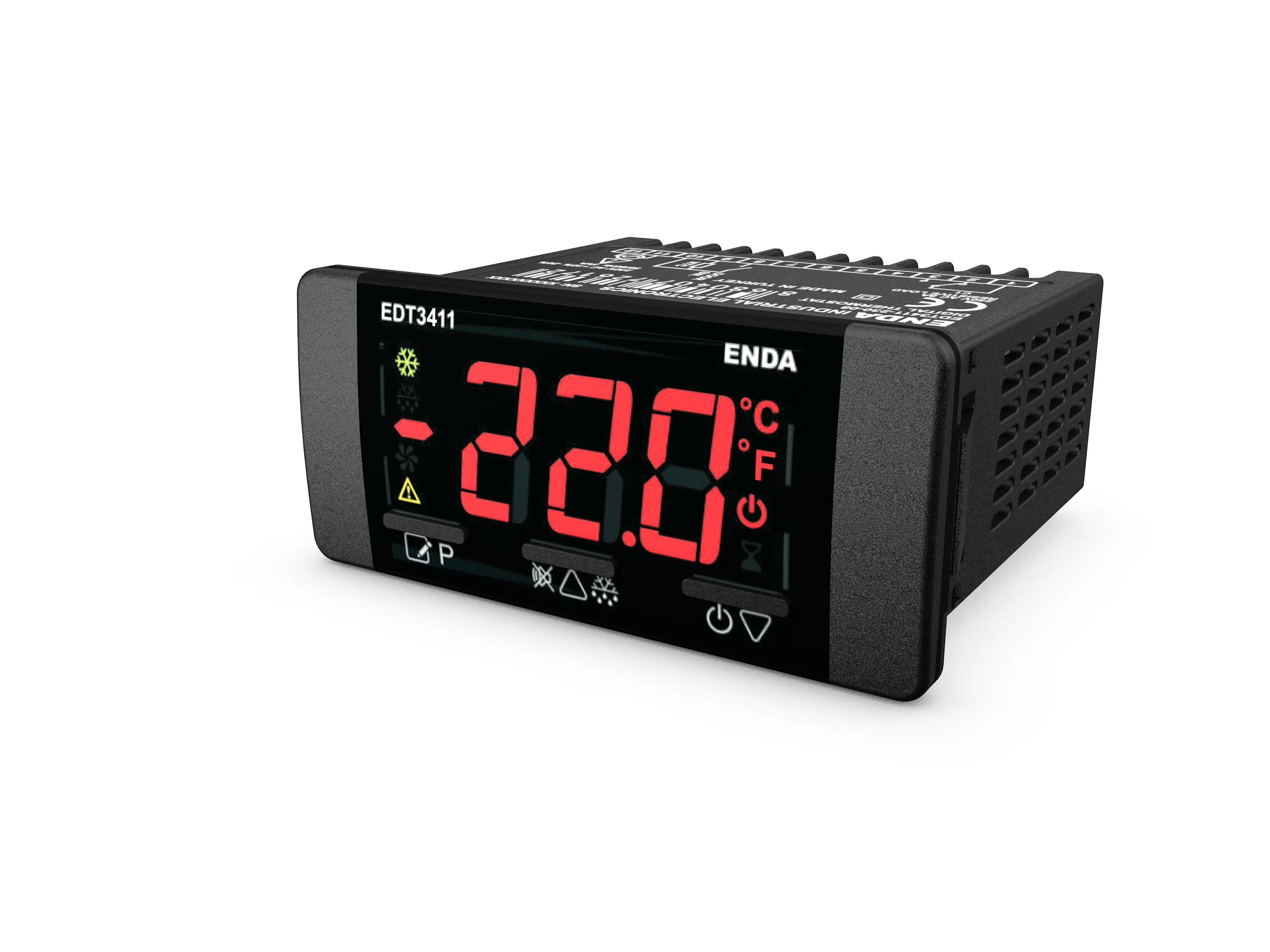

EDT3411
77x35 mm Ebatlı, Büyük Ekranlı, 1 NTC Girişli, 1 DIN Girişli, 1 Röle Çıkışlı Defrost Kontrol Cihazı
Tek NTC prob girişi
Giriş için offset ilavesi özelliği
Soğutma veya ısıtma kontrol seçimi
Defrost süresi ve aralığı ayarı
Kompresör koruması için gecikme ve minimum çalışma süreleri ayarları
Dijital giriş ile kompresör veya kapı alarmı kontrolü
Alarm alt , üst limit ve gecikme ayarları
Prob arızası durumunda röle konumu On , Off veya periyodik On/Off olarak ayarlanabilir
Set değerinin alt ve üst sınırları ayarlanabilir
Sıcaklık °F veya °C olarak seçilebilir
EN standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP62, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Röle Çıkışı
8A model: 250V AC,8A (rezistif yük için), NO+NC
20A model: Röle: 250V AC, 20A (rezistif yük için), NO
20A model: Röle: 250V AC, 20A (rezistif yük için), NO
Röle Ömrü
8A model: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 300.000 anahtarlama
20A model: Yüksüz 30.000.000 anahtarlama; 250V AC,20A (rezistif yük için) 100.000 anahtarlama
20A model: Yüksüz 30.000.000 anahtarlama; 250V AC,20A (rezistif yük için) 100.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G77xY35xD61 mm
Ağırlık
Yaklaşık 215g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
3VA
Bağlantı
Vidalı klemens
Skala
-60.0...150.0 °C
Duyarlılık
0.1 °C (0.1 ºC veya 1 ºC olarak seçilebilir)
Doğruluk
±1 °C (tam skalanın) ± 1 hane
Zaman Doğruluğu
±%1 - 1sn
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off kontrol
Histerisiz
0.1...15.0 °C/F arasında ayarlanabilir
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP62, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
230V AC +%10 -%20 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
3VA
Bağlantı
Vidalı klemens
Skala
-60.0...150.0 °C
Duyarlılık
0.1 °C (0.1 ºC veya 1 ºC olarak seçilebilir)
Doğruluk
±1 °C (tam skalanın) ± 1 hane
Zaman Doğruluğu
±%1 - 1sn
Çıkışlar
Röle Çıkışı
8A model: 250V AC,8A (rezistif yük için), NO+NC
20A model: Röle: 250V AC, 20A (rezistif yük için), NO
20A model: Röle: 250V AC, 20A (rezistif yük için), NO
Röle Ömrü
8A model: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 300.000 anahtarlama
20A model: Yüksüz 30.000.000 anahtarlama; 250V AC,20A (rezistif yük için) 100.000 anahtarlama
20A model: Yüksüz 30.000.000 anahtarlama; 250V AC,20A (rezistif yük için) 100.000 anahtarlama
Kontrol
Kontrol Biçimi
Tek set-değer kontrolü
Kontrol Yöntemi
On-Off kontrol
Histerisiz
0.1...15.0 °C/F arasında ayarlanabilir
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G77xY35xD61 mm
Ağırlık
Yaklaşık 215g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
