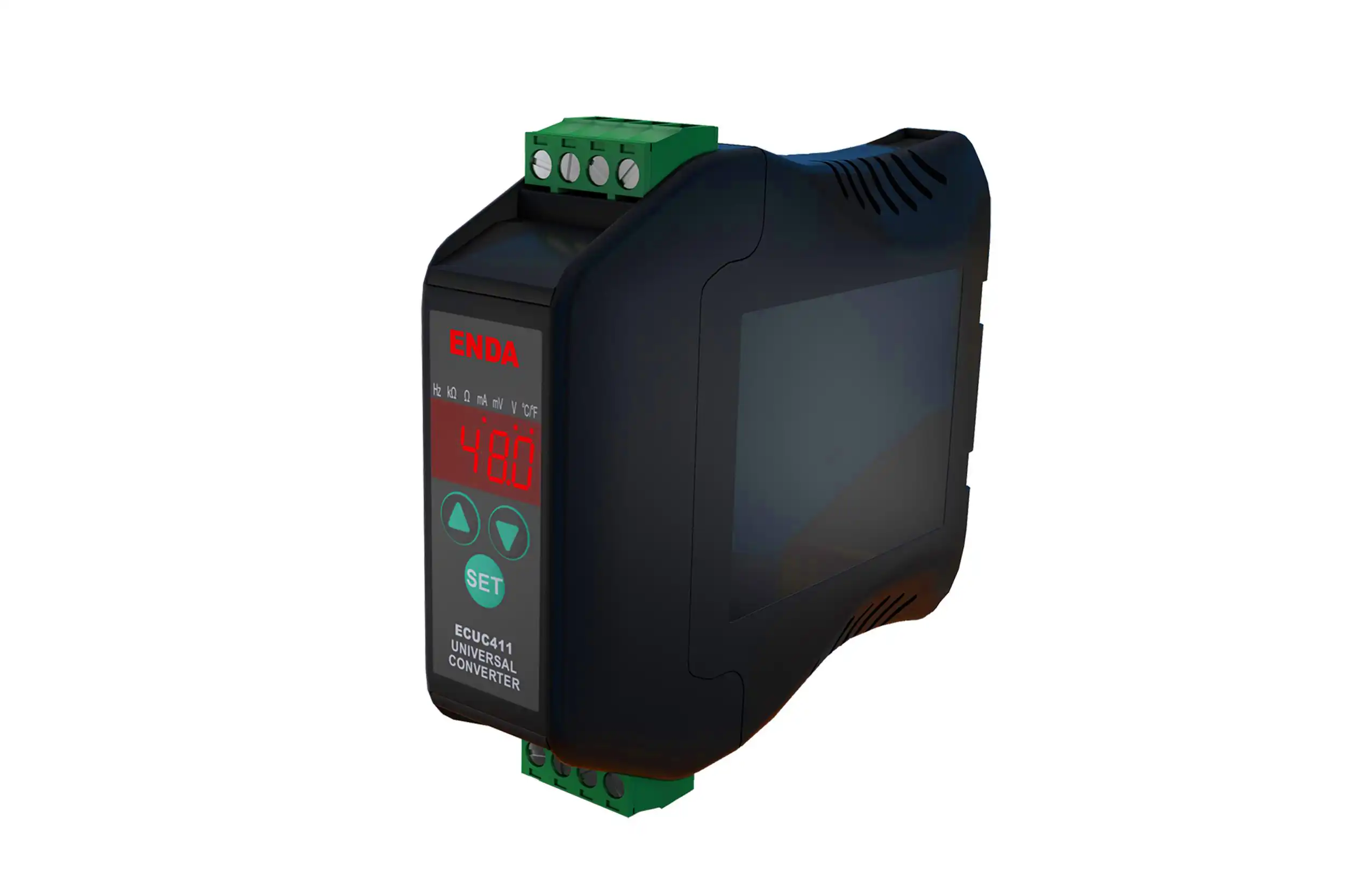

ECUC411
Seçilebilir TC, RTD, NTC, Ω, kΩ, mA, V, mV veya Frekans Girişli, Konfigüre Edilebilir Universal Çevirici
4 hane dijital göstergeli
Ön paneldeki tuşlardan kolayca ayarlanabilir
Seçilebilir TC, RTD, NTC, Ω, kΩ, mA, V, mV veya frekans girişleri
Ortam sıcaklık kompanzasyonu
Giriş için offset özelliği
Seçilebilir mA, V veya frekans çıkışı
24V DC Sensör beslemesi
Giriş, çıkış ve besleme arası üç yollu izolasyon
İzole ModBus RTU protokolü ile haberleşme
Tuş kilidi özelliği
Ray montajlı
Soketli klemens bağlantı
EN standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Çalışma/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Kutu
Kutu Şekli
TH 35 tipi raya monte edilir
Ebat
G25xY97xD115 mm
Ağırlık
Yaklaşık 150g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Elektriksel Özellikler
Giriş Tipi / Skala
B (Pt30Rh-Pt6Rh) termokupl 200...1800°C / 392...3272°F
E (NiCr-Con) termokupl -100...900°C / -148...1652°F
J (Fe-Con) termokupl -100...900°C / -148...1652°F
K (NiCr-Ni) termokupl -100...1300°C / -148...2372°F
L (Fe-Con) termokupl -100...900°C / -148...1652°F
N (NiCrSi-NiSi) termokupl -200...1300°C / -328...2372°F
R (Pt13Rh-Pt) termokupl 0...1700°C / 32...3092°F
S (Pt10Rh-Pt) termokupl 0...1700°C / 32...3092°F
T (Cu-Con) termokupl -250...300°C / -418...572°F
U (Cu-Con) termokupl -200...400°C / -328...752°F
Pt-100 rezistans termometre -200...850°C / -328...1562°F
NTC rezistans termometre -60...150°C / -76...302°F
0-20mA, 4-20mA, 0-150mV, 0-5V, 1-5V, 0-10V, 0-550Ω, 0-10kΩ -999...9999 / -99,9...999,9 / -9,99...99,99 / -9,99...9,999
0-10kHz 0-9999
E (NiCr-Con) termokupl -100...900°C / -148...1652°F
J (Fe-Con) termokupl -100...900°C / -148...1652°F
K (NiCr-Ni) termokupl -100...1300°C / -148...2372°F
L (Fe-Con) termokupl -100...900°C / -148...1652°F
N (NiCrSi-NiSi) termokupl -200...1300°C / -328...2372°F
R (Pt13Rh-Pt) termokupl 0...1700°C / 32...3092°F
S (Pt10Rh-Pt) termokupl 0...1700°C / 32...3092°F
T (Cu-Con) termokupl -250...300°C / -418...572°F
U (Cu-Con) termokupl -200...400°C / -328...752°F
Pt-100 rezistans termometre -200...850°C / -328...1562°F
NTC rezistans termometre -60...150°C / -76...302°F
0-20mA, 4-20mA, 0-150mV, 0-5V, 1-5V, 0-10V, 0-550Ω, 0-10kΩ -999...9999 / -99,9...999,9 / -9,99...99,99 / -9,99...9,999
0-10kHz 0-9999
Doğruluk
B (Pt30Rh-Pt6Rh) termokupl %±0.1 ve ±2°C(3,6°F)
E (NiCr-Con) termokupl %±0.1 ve ±0,5°C(1°F)
J (Fe-Con) termokupl %±0.1 ve ±0,5°C(1°F)
K (NiCr-Ni) termokupl %±0.1 ve ±0,5°C(1°F)
L (Fe-Con) termokupl %±0.1 ve ±1.5°C(2,7°F)
N (NiCrSi-NiSi) termokupl %±0.1 ve ±0,5°C(1°F)
R (Pt13Rh-Pt) termokupl %±0.1 ve ±1°C(1.8°F)
S (Pt10Rh-Pt) termokupl %±0.1 ve ±1°C(1.8°F)
T (Cu-Con) termokupl %±0.1 ve ±0,5°C(1°F)
U (Cu-Con) termokupl %±0.1 ve ±0,5°C(1°F)
Pt-100 rezistans termometre %±0.1 ve ±0,5°C(1°F)
NTC rezistans termometre %±0.1 ve ±0,5°C(1°F)
0-20mA, 4-20mA %±0.1 ve ±1 hane
0-150mV %±0.1 ve ±20µV
0-5V, 1-5V, 0-10V %±0.1 ve ±1 hane
0-550Ω %±0.2 ve ±0.1Ω
0-10kΩ %±0.5 ve ±10Ω
0-10kHz %±0.5 ve ±1 hane
E (NiCr-Con) termokupl %±0.1 ve ±0,5°C(1°F)
J (Fe-Con) termokupl %±0.1 ve ±0,5°C(1°F)
K (NiCr-Ni) termokupl %±0.1 ve ±0,5°C(1°F)
L (Fe-Con) termokupl %±0.1 ve ±1.5°C(2,7°F)
N (NiCrSi-NiSi) termokupl %±0.1 ve ±0,5°C(1°F)
R (Pt13Rh-Pt) termokupl %±0.1 ve ±1°C(1.8°F)
S (Pt10Rh-Pt) termokupl %±0.1 ve ±1°C(1.8°F)
T (Cu-Con) termokupl %±0.1 ve ±0,5°C(1°F)
U (Cu-Con) termokupl %±0.1 ve ±0,5°C(1°F)
Pt-100 rezistans termometre %±0.1 ve ±0,5°C(1°F)
NTC rezistans termometre %±0.1 ve ±0,5°C(1°F)
0-20mA, 4-20mA %±0.1 ve ±1 hane
0-150mV %±0.1 ve ±20µV
0-5V, 1-5V, 0-10V %±0.1 ve ±1 hane
0-550Ω %±0.2 ve ±0.1Ω
0-10kΩ %±0.5 ve ±10Ω
0-10kHz %±0.5 ve ±1 hane
Giriş Empedansı
B (Pt30Rh-Pt6Rh) termokupl için Ri > 3kΩ
E (NiCr-Con) termokupl için Ri > 3kΩ
J (Fe-Con) termokupl için Ri > 3kΩ
K (NiCr-Ni) termokupl için Ri > 3kΩ
L (Fe-Con) termokupl için Ri > 3kΩ
N (NiCrSi-NiSi) termokupl için Ri > 3kΩ
R (Pt13Rh-Pt) termokupl için Ri > 3kΩ
S (Pt10Rh-Pt) termokupl için Ri > 3kΩ
T (Cu-Con) termokupl için Ri > 3kΩ
U (Cu-Con) termokupl için Ri > 3kΩ
Pt-100 rezistans termometre için Ri > 100kΩ
NTC rezistans termometre için Ri > 100kΩ
0-20mA, 4-20mA için Ri > 50Ω
0-150mV için Ri > 3kΩ
0-5V, 1-5V, 0-10V için Ri > 3kΩ
0-550Ω, 0-10kΩ için Ri > 100kΩ
0-10kHz için Ri > 10kΩ
E (NiCr-Con) termokupl için Ri > 3kΩ
J (Fe-Con) termokupl için Ri > 3kΩ
K (NiCr-Ni) termokupl için Ri > 3kΩ
L (Fe-Con) termokupl için Ri > 3kΩ
N (NiCrSi-NiSi) termokupl için Ri > 3kΩ
R (Pt13Rh-Pt) termokupl için Ri > 3kΩ
S (Pt10Rh-Pt) termokupl için Ri > 3kΩ
T (Cu-Con) termokupl için Ri > 3kΩ
U (Cu-Con) termokupl için Ri > 3kΩ
Pt-100 rezistans termometre için Ri > 100kΩ
NTC rezistans termometre için Ri > 100kΩ
0-20mA, 4-20mA için Ri > 50Ω
0-150mV için Ri > 3kΩ
0-5V, 1-5V, 0-10V için Ri > 3kΩ
0-550Ω, 0-10kΩ için Ri > 100kΩ
0-10kHz için Ri > 10kΩ
Besleme Voltajı
ECUC411-UV için ; 90-250V AC, 50/60HZ / 85-300V DC
ECUC411-LV için ; 10-30V DC/8-24V AC, 50/60Hz
ECUC411-LV için ; 10-30V DC/8-24V AC, 50/60Hz
Güç Tüketimi
En çok 7VA
Hat Direnci
Termokupl için en çok 100Ω, 3 telli PT100 için en çok 20Ω
A/D Dönüştürücü
16 bit
D/A Dönüştürücü
13 bit
Sensör Beslemesi
24V DC, en çok 30mA, regülesiz ve kısa devre korumalıdır
Bağlantı
2.5mm²'lik Soketli klemens
EMC
EN 61326-1 - 2013
Güvenlik Gereksinimleri
EN 61010-1 - 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II)
Çıkışlar
mA: 0-20mA DC veya 4-20mA DC, % ±0,5 (yük direnci en çok 500Ω)
V: 0-10V DC, 0-5V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)
Frekans: 0-50kHz, % ±0,5 , 12V'luk puls
V: 0-10V DC, 0-5V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)
Frekans: 0-50kHz, % ±0,5 , 12V'luk puls
Çevresel Özellikler
Çalışma/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Giriş Tipi / Skala
B (Pt30Rh-Pt6Rh) termokupl 200...1800°C / 392...3272°F
E (NiCr-Con) termokupl -100...900°C / -148...1652°F
J (Fe-Con) termokupl -100...900°C / -148...1652°F
K (NiCr-Ni) termokupl -100...1300°C / -148...2372°F
L (Fe-Con) termokupl -100...900°C / -148...1652°F
N (NiCrSi-NiSi) termokupl -200...1300°C / -328...2372°F
R (Pt13Rh-Pt) termokupl 0...1700°C / 32...3092°F
S (Pt10Rh-Pt) termokupl 0...1700°C / 32...3092°F
T (Cu-Con) termokupl -250...300°C / -418...572°F
U (Cu-Con) termokupl -200...400°C / -328...752°F
Pt-100 rezistans termometre -200...850°C / -328...1562°F
NTC rezistans termometre -60...150°C / -76...302°F
0-20mA, 4-20mA, 0-150mV, 0-5V, 1-5V, 0-10V, 0-550Ω, 0-10kΩ -999...9999 / -99,9...999,9 / -9,99...99,99 / -9,99...9,999
0-10kHz 0-9999
E (NiCr-Con) termokupl -100...900°C / -148...1652°F
J (Fe-Con) termokupl -100...900°C / -148...1652°F
K (NiCr-Ni) termokupl -100...1300°C / -148...2372°F
L (Fe-Con) termokupl -100...900°C / -148...1652°F
N (NiCrSi-NiSi) termokupl -200...1300°C / -328...2372°F
R (Pt13Rh-Pt) termokupl 0...1700°C / 32...3092°F
S (Pt10Rh-Pt) termokupl 0...1700°C / 32...3092°F
T (Cu-Con) termokupl -250...300°C / -418...572°F
U (Cu-Con) termokupl -200...400°C / -328...752°F
Pt-100 rezistans termometre -200...850°C / -328...1562°F
NTC rezistans termometre -60...150°C / -76...302°F
0-20mA, 4-20mA, 0-150mV, 0-5V, 1-5V, 0-10V, 0-550Ω, 0-10kΩ -999...9999 / -99,9...999,9 / -9,99...99,99 / -9,99...9,999
0-10kHz 0-9999
Doğruluk
B (Pt30Rh-Pt6Rh) termokupl %±0.1 ve ±2°C(3,6°F)
E (NiCr-Con) termokupl %±0.1 ve ±0,5°C(1°F)
J (Fe-Con) termokupl %±0.1 ve ±0,5°C(1°F)
K (NiCr-Ni) termokupl %±0.1 ve ±0,5°C(1°F)
L (Fe-Con) termokupl %±0.1 ve ±1.5°C(2,7°F)
N (NiCrSi-NiSi) termokupl %±0.1 ve ±0,5°C(1°F)
R (Pt13Rh-Pt) termokupl %±0.1 ve ±1°C(1.8°F)
S (Pt10Rh-Pt) termokupl %±0.1 ve ±1°C(1.8°F)
T (Cu-Con) termokupl %±0.1 ve ±0,5°C(1°F)
U (Cu-Con) termokupl %±0.1 ve ±0,5°C(1°F)
Pt-100 rezistans termometre %±0.1 ve ±0,5°C(1°F)
NTC rezistans termometre %±0.1 ve ±0,5°C(1°F)
0-20mA, 4-20mA %±0.1 ve ±1 hane
0-150mV %±0.1 ve ±20µV
0-5V, 1-5V, 0-10V %±0.1 ve ±1 hane
0-550Ω %±0.2 ve ±0.1Ω
0-10kΩ %±0.5 ve ±10Ω
0-10kHz %±0.5 ve ±1 hane
E (NiCr-Con) termokupl %±0.1 ve ±0,5°C(1°F)
J (Fe-Con) termokupl %±0.1 ve ±0,5°C(1°F)
K (NiCr-Ni) termokupl %±0.1 ve ±0,5°C(1°F)
L (Fe-Con) termokupl %±0.1 ve ±1.5°C(2,7°F)
N (NiCrSi-NiSi) termokupl %±0.1 ve ±0,5°C(1°F)
R (Pt13Rh-Pt) termokupl %±0.1 ve ±1°C(1.8°F)
S (Pt10Rh-Pt) termokupl %±0.1 ve ±1°C(1.8°F)
T (Cu-Con) termokupl %±0.1 ve ±0,5°C(1°F)
U (Cu-Con) termokupl %±0.1 ve ±0,5°C(1°F)
Pt-100 rezistans termometre %±0.1 ve ±0,5°C(1°F)
NTC rezistans termometre %±0.1 ve ±0,5°C(1°F)
0-20mA, 4-20mA %±0.1 ve ±1 hane
0-150mV %±0.1 ve ±20µV
0-5V, 1-5V, 0-10V %±0.1 ve ±1 hane
0-550Ω %±0.2 ve ±0.1Ω
0-10kΩ %±0.5 ve ±10Ω
0-10kHz %±0.5 ve ±1 hane
Giriş Empedansı
B (Pt30Rh-Pt6Rh) termokupl için Ri > 3kΩ
E (NiCr-Con) termokupl için Ri > 3kΩ
J (Fe-Con) termokupl için Ri > 3kΩ
K (NiCr-Ni) termokupl için Ri > 3kΩ
L (Fe-Con) termokupl için Ri > 3kΩ
N (NiCrSi-NiSi) termokupl için Ri > 3kΩ
R (Pt13Rh-Pt) termokupl için Ri > 3kΩ
S (Pt10Rh-Pt) termokupl için Ri > 3kΩ
T (Cu-Con) termokupl için Ri > 3kΩ
U (Cu-Con) termokupl için Ri > 3kΩ
Pt-100 rezistans termometre için Ri > 100kΩ
NTC rezistans termometre için Ri > 100kΩ
0-20mA, 4-20mA için Ri > 50Ω
0-150mV için Ri > 3kΩ
0-5V, 1-5V, 0-10V için Ri > 3kΩ
0-550Ω, 0-10kΩ için Ri > 100kΩ
0-10kHz için Ri > 10kΩ
E (NiCr-Con) termokupl için Ri > 3kΩ
J (Fe-Con) termokupl için Ri > 3kΩ
K (NiCr-Ni) termokupl için Ri > 3kΩ
L (Fe-Con) termokupl için Ri > 3kΩ
N (NiCrSi-NiSi) termokupl için Ri > 3kΩ
R (Pt13Rh-Pt) termokupl için Ri > 3kΩ
S (Pt10Rh-Pt) termokupl için Ri > 3kΩ
T (Cu-Con) termokupl için Ri > 3kΩ
U (Cu-Con) termokupl için Ri > 3kΩ
Pt-100 rezistans termometre için Ri > 100kΩ
NTC rezistans termometre için Ri > 100kΩ
0-20mA, 4-20mA için Ri > 50Ω
0-150mV için Ri > 3kΩ
0-5V, 1-5V, 0-10V için Ri > 3kΩ
0-550Ω, 0-10kΩ için Ri > 100kΩ
0-10kHz için Ri > 10kΩ
Besleme Voltajı
ECUC411-UV için ; 90-250V AC, 50/60HZ / 85-300V DC
ECUC411-LV için ; 10-30V DC/8-24V AC, 50/60Hz
ECUC411-LV için ; 10-30V DC/8-24V AC, 50/60Hz
Güç Tüketimi
En çok 7VA
Hat Direnci
Termokupl için en çok 100Ω, 3 telli PT100 için en çok 20Ω
A/D Dönüştürücü
16 bit
D/A Dönüştürücü
13 bit
Sensör Beslemesi
24V DC, en çok 30mA, regülesiz ve kısa devre korumalıdır
Bağlantı
2.5mm²'lik Soketli klemens
EMC
EN 61326-1 - 2013
Güvenlik Gereksinimleri
EN 61010-1 - 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II)
Çıkışlar
mA: 0-20mA DC veya 4-20mA DC, % ±0,5 (yük direnci en çok 500Ω)
V: 0-10V DC, 0-5V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)
Frekans: 0-50kHz, % ±0,5 , 12V'luk puls
V: 0-10V DC, 0-5V DC veya 1-5V DC, en çok 10mA, % ±0,5 (kısa devre koruması vardır)
Frekans: 0-50kHz, % ±0,5 , 12V'luk puls
Kutu
Kutu Şekli
TH 35 tipi raya monte edilir
Ebat
G25xY97xD115 mm
Ağırlık
Yaklaşık 150g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
