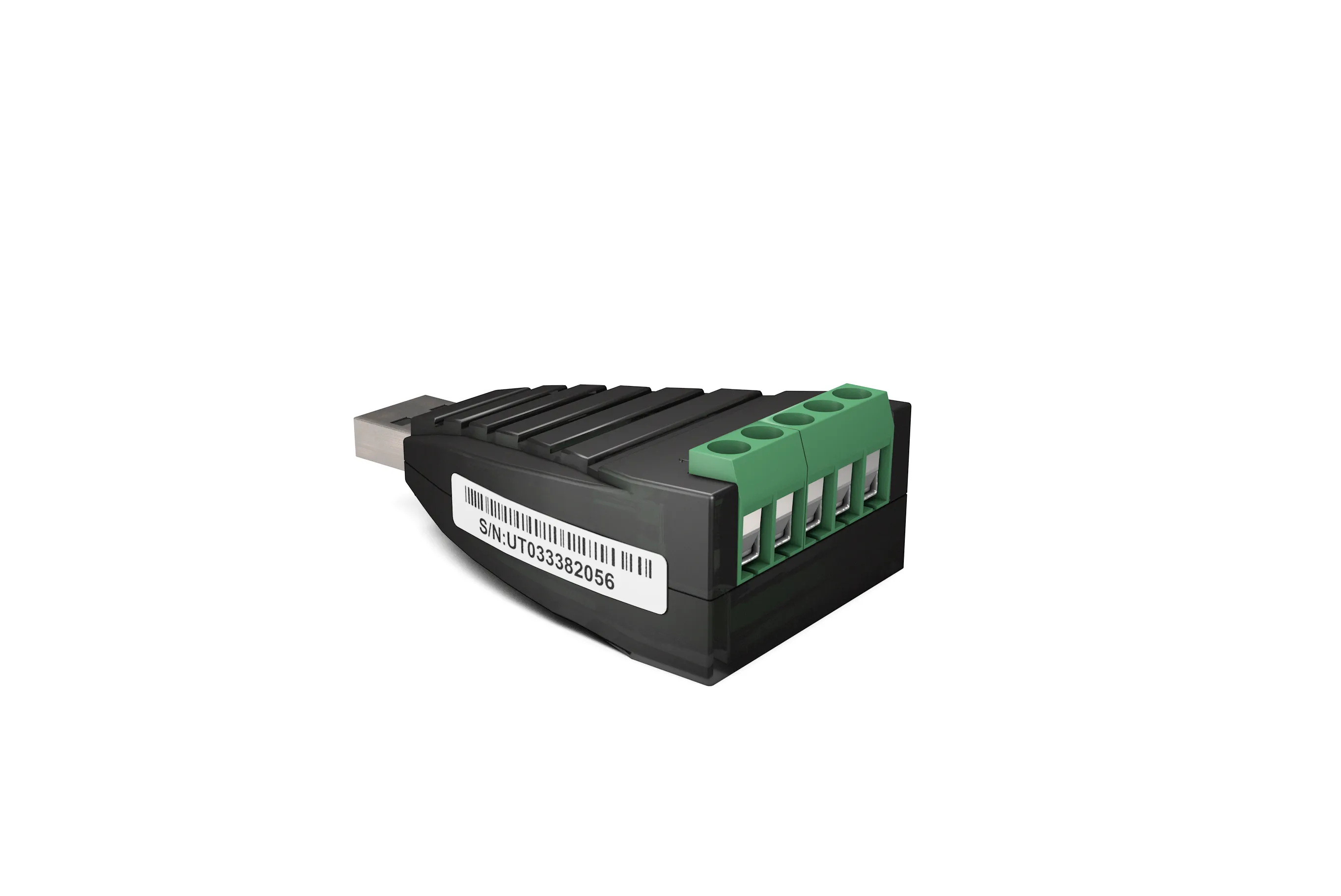

ECON-485
USB / RS 485 Dönüştürücü
Harici güç kaynağına ve her hangi bir özel ayar yapılmasına ihtiyaç duymadan çalışır
Portlar arasında 2500Vrms izolasyon sağlar
RS-485 - RS-422 tarafı, TVS (geçici gerilim baskılayıcı) teknolojisi ile yüksek gerilimlere ve elektro-statik deşarja karşı korunur
TVS teknolojisi ile veri aktarımı kesintisiz devam eder
Veri akış yönü otomatik algılanır
Noktadan noktaya ve noktadan çoklu noktaya haberleşme sağlanır
300...921,6kbps geniş iletişim hızlarını destekler
Cihazın aktif olduğunu ve veri akışını gösteren LED’ler bulunur
Mevcut tüm haberleşme yazılımlarını destekler
Plug-and-play özelliği ile PC’den tüm Enda Modbus haberleşmeli cihazlara kolayca bağlanabilir
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Ortam Sıcaklığı
-40...85 ºC
Bağıl Nem
5...95 %RH
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Teknik Özellikler
USB
USB 1.1 ve USB 2.0 standartlarına uygun
Standartlar
RS485/422 için TIA/EIA standartlarına uygun
USB Sinyal Girişleri
VCC, DATA+, DATA-, GND, FG
RS485 Sinyal Çıkışları
T/R+, T/R-, GND
RS422 Sinyal Çıkışları
TXD+, TXD-, RXD+, RXD-, GND
Çalışma Modu
Asenkron çalışma modu, iki telli (half dublex), dört telli (full dublex) noktadan noktaya veya noktadan çoklu noktaya çalışma modu
Yön Kontrolü
Veri akış yönü otomatik olarak kontrol edilir
İletişim Hızı
300-921.600bps (seri port sinyali otomatik algılanır)
Yük Kapasitesi
Noktadan çoklu noktaya iletişimi destekler (bir dönüştürücüye maksimum 32 RS485/422 haberleşmeli cihaz bağlanabilir)
Kablo Uzunluğu
RS485/422 port için: 1,2km (921.600bps - 300bps) USB port için: maksimum 5mt
ESD (Elektro-statik deşarj) Koruması
±15KV
Ani Gerilim Yükselmelerine Karşı Koruma
600W/ms
Bağlantı
USB port: A Tipi erkek bağlantı RS485/422 port: 5 pinli klemens bağlantı
Durum Göstergesi
Güç LED display (PWR), alıcı LED display (RXD), verici LED display (TXD)
Kablolama
Bükümlü (twisted-pair) veya ekranlı kablo
İşletim Sistemi
Windows98-Win7, Linux ve Mac OS destekler
Ebat
G62xY33xD19 mm
