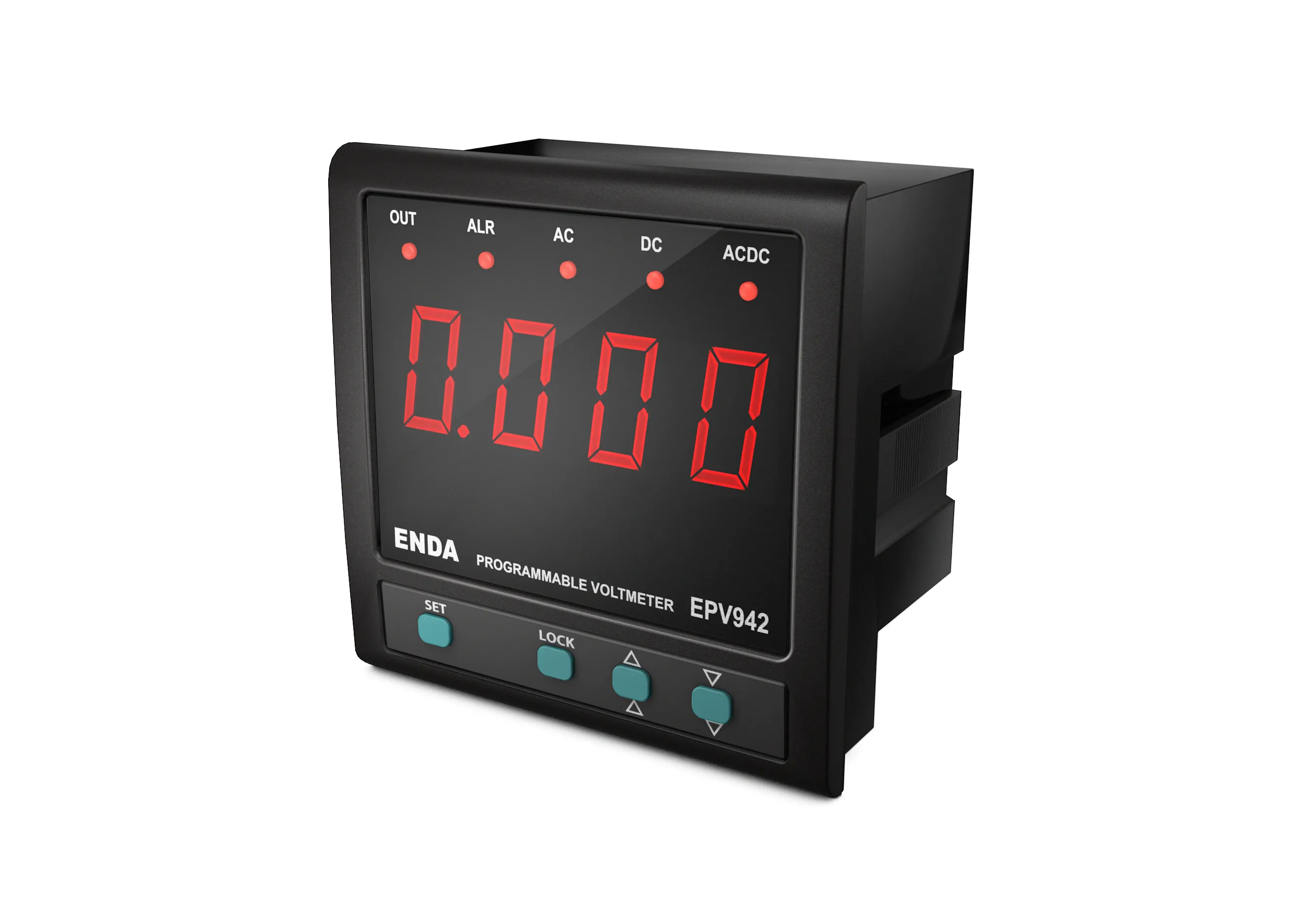

EPV942
96x96 mm Ebatlı, Çıkışları Opsiyonel Olarak Seçilebilen Voltmetre
Ekranda gösterilecek değerin büyüklüğüne göre ondalıklı gösterimlerin tümünü seçebilme
Gerilim trafosu ile kullanımlarda -999...9999V arasında gösterebilme
Ön paneldeki tuşlardan kolayca ayarlanabilir
Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı
Alarm set değeriyle çok fonksiyonlu alarm çıkışı
İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelliği
Seçilebilir AC, DC veya True RMS ölçme özelliği
Tuş kilitleme özelliği
EN Standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Alarm Çıkışı
2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 10A rezistif yükte 100.000 anahtarlama
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Skala
AC ve RMS: utrr için 0...9999V, u100 için 0...100V, u500 için 0...500V
DC: utrr için -999...9999V, u100 için -100...100V, u500 için -500...+500V
DC: utrr için -999...9999V, u100 için -100...100V, u500 için -500...+500V
Duyarlılık
0,01V (u100 seçili ise)
0,1V (utrr veya u500 seçili ve -100V dan büyük 100V dan küçük giriş değerleri için)
1V (utrr veya u500 seçili ise ve -100V dan küçük veya 100V dan büyük giriş değerleri için)
0,1V (utrr veya u500 seçili ve -100V dan büyük 100V dan küçük giriş değerleri için)
1V (utrr veya u500 seçili ise ve -100V dan küçük veya 100V dan büyük giriş değerleri için)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
Giriş Aralığı
-500...500V (u500 seçili ise ±1250V DC üzeri gerilimlerde cihazda hasar oluşur)
-100...100V (utrr veya u100 seçili ise ±250V DC üzeri gerilimlerde cihazda hasar oluşur)
-100...100V (utrr veya u100 seçili ise ±250V DC üzeri gerilimlerde cihazda hasar oluşur)
Giriş Empedansı
870kohm
Frekans Aralığı
DC, 10Hz - 200Hz (Kare dalga için 10Hz-70Hz)
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G96xY96xD50 mm
Ağırlık
Yaklaşık 410g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC
Güç Tüketimi
5VA
Bağlantı
Soketli klemens
Skala
AC ve RMS: utrr için 0...9999V, u100 için 0...100V, u500 için 0...500V
DC: utrr için -999...9999V, u100 için -100...100V, u500 için -500...+500V
DC: utrr için -999...9999V, u100 için -100...100V, u500 için -500...+500V
Duyarlılık
0,01V (u100 seçili ise)
0,1V (utrr veya u500 seçili ve -100V dan büyük 100V dan küçük giriş değerleri için)
1V (utrr veya u500 seçili ise ve -100V dan küçük veya 100V dan büyük giriş değerleri için)
0,1V (utrr veya u500 seçili ve -100V dan büyük 100V dan küçük giriş değerleri için)
1V (utrr veya u500 seçili ise ve -100V dan küçük veya 100V dan büyük giriş değerleri için)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
Giriş Aralığı
-500...500V (u500 seçili ise ±1250V DC üzeri gerilimlerde cihazda hasar oluşur)
-100...100V (utrr veya u100 seçili ise ±250V DC üzeri gerilimlerde cihazda hasar oluşur)
-100...100V (utrr veya u100 seçili ise ±250V DC üzeri gerilimlerde cihazda hasar oluşur)
Giriş Empedansı
870kohm
Frekans Aralığı
DC, 10Hz - 200Hz (Kare dalga için 10Hz-70Hz)
Çıkışlar
Alarm Çıkışı
2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 10A rezistif yükte 100.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G96xY96xD50 mm
Ağırlık
Yaklaşık 410g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
