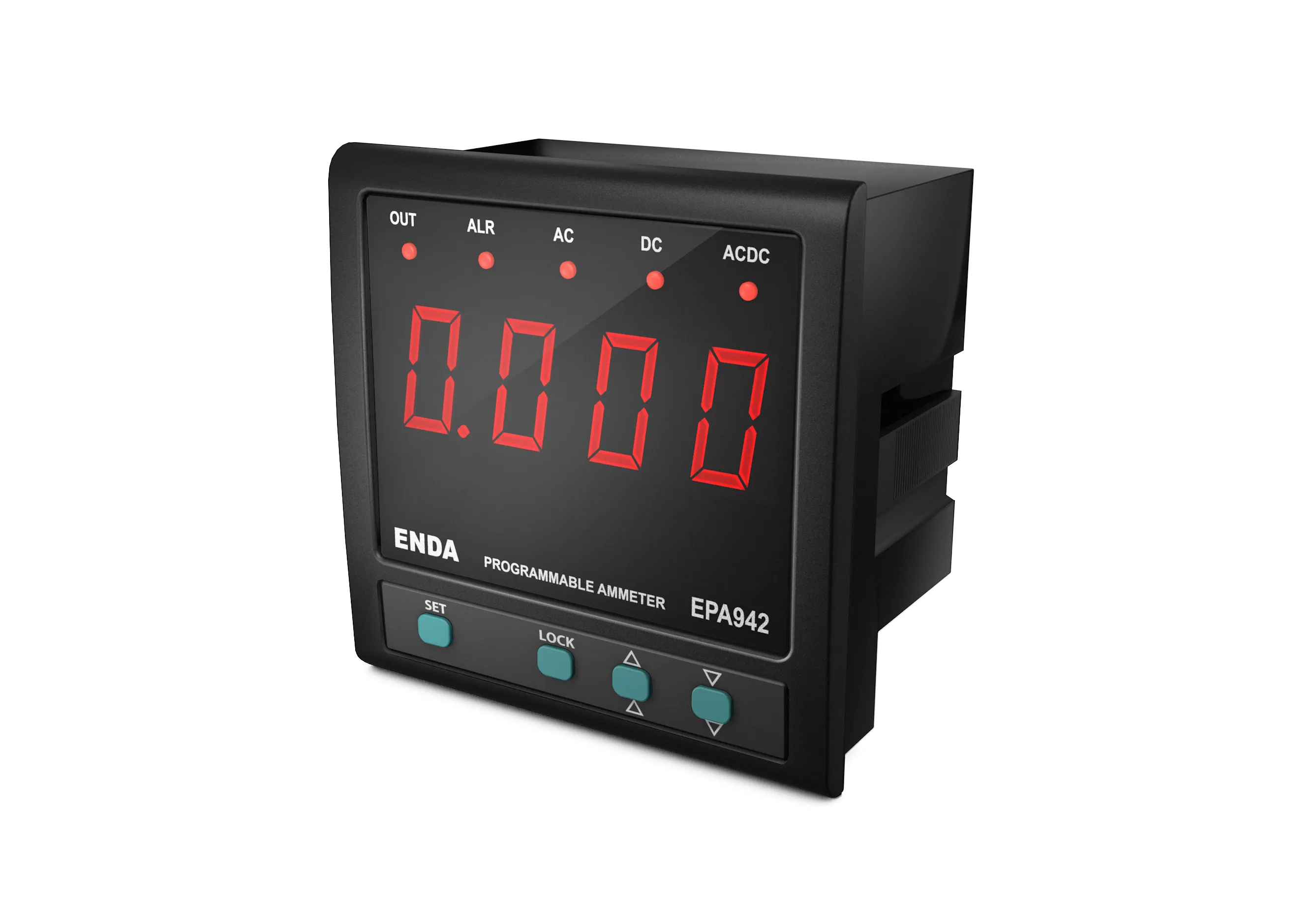

EPA942
96x96 mm Ebatlı, Girişleri ve Çıkışları Opsiyonel Olarak Seçilebilen Ampermetre
4 hane dijital göstergeli
Ön paneldeki tuşlardan kolayca ayarlanabilir
Akım trafosu veya şönt ile kullanılabilme
5...9999A arası programlanabilir skala
Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı
Alarm set değeriyle çok fonksiyonlu alarm çıkışı
İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelliği
Seçilebilir AC, DC veya True RMS ölçme özelliği
Tuş kilitleme özelliği
EN Standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Alarm Çıkışı
2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 10A rezistif yükte 100.000 anahtarlama
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
AC ve RMS: 0...9999A (c.tr.r parametresi ile belirlenir.Ör: c.tr.r=5 için skala 0...5A)
DC: -999...9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala -5...5A)
DC: -999...9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala -5...5A)
Duyarlılık
0.001A x c.tr.r/5 (Örneğin c.tr.r=5 için duyarlılık 0.001A)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
Giriş Aralığı
-5...5A (10A üzeri akımlarda cihazda hasar oluşur)
-60...60mV (50V üzeri gerilimlerde cihazda hasar oluşur)
-60...60mV (50V üzeri gerilimlerde cihazda hasar oluşur)
Giriş Empedansı
5A için 12mohm
60mV için 40kohm
60mV için 40kohm
Frekans Aralığı
DC, 10Hz - 200Hz (Kare dalga için 10Hz-70Hz)
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G96xY96xD50 mm
Ağırlık
Yaklaşık 410g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
AC ve RMS: 0...9999A (c.tr.r parametresi ile belirlenir.Ör: c.tr.r=5 için skala 0...5A)
DC: -999...9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala -5...5A)
DC: -999...9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala -5...5A)
Duyarlılık
0.001A x c.tr.r/5 (Örneğin c.tr.r=5 için duyarlılık 0.001A)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
Giriş Aralığı
-5...5A (10A üzeri akımlarda cihazda hasar oluşur)
-60...60mV (50V üzeri gerilimlerde cihazda hasar oluşur)
-60...60mV (50V üzeri gerilimlerde cihazda hasar oluşur)
Giriş Empedansı
5A için 12mohm
60mV için 40kohm
60mV için 40kohm
Frekans Aralığı
DC, 10Hz - 200Hz (Kare dalga için 10Hz-70Hz)
Çıkışlar
Alarm Çıkışı
2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 10A rezistif yükte 100.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G96xY96xD50 mm
Ağırlık
Yaklaşık 410g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
