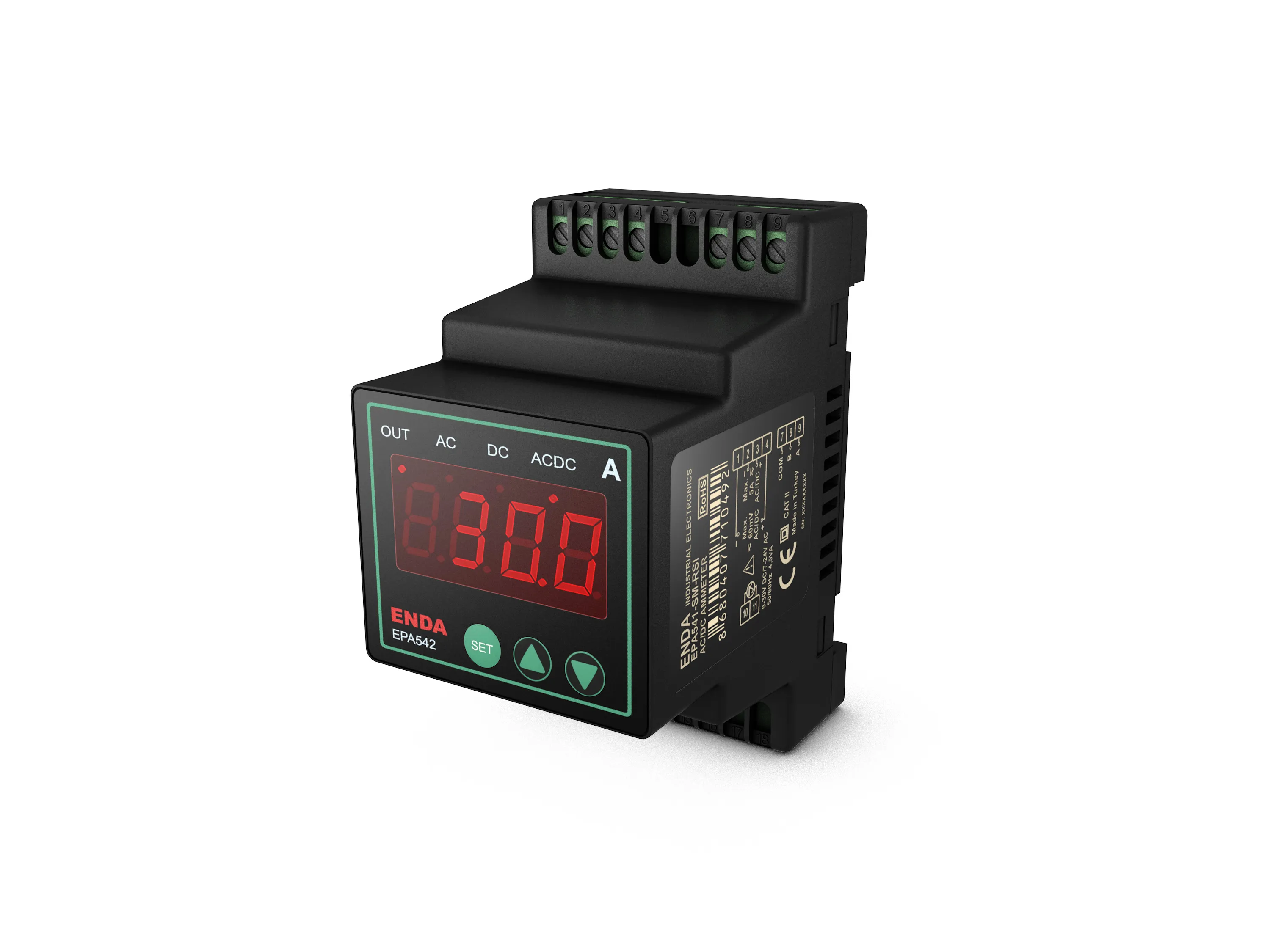

EPA542
54x94 mm Ebatlı, Girişleri ve Çıkışları Opsiyonel Olarak Seçilebilen Ampermetre
4 hane dijital göstergeli
Ön paneldeki tuşlardan kolayca ayarlanabilir
Akım trafosu veya şönt ile kullanılabilme
5...9999A arası programlanabilir skala
Alt ve üst sınırlar için çok fonksiyonlu alarm çıkış
İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelligi
Seçilebilir AC, DC veya True RMS ölçme özelliği
Tuş kilitleme özelliği
EN Standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik
En çok 2000m
Çıkışlar
Alarm Çıkışı
Röle: 250V AC, 8A (rezistif yük için), NO+NC
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC 50/60Hz
Güç Tüketimi
5VA
Bağlantı
Vidalı klemens
Skala
AC ve RMS: 0...9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala 0...5A)
DC: -999...9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala -5...5A)
DC: -999...9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala -5...5A)
Duyarlılık
0.002A x c.tr.r (Örneğin c.tr.r=5 için duyarlılık 0.01A)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
Giriş Aralığı
-5...5A (10A üzeri akımlarda cihazda hasar oluşur)
-60...60mV (50V üzeri gerilimlerde cihazda hasar oluşur)
-60...60mV (50V üzeri gerilimlerde cihazda hasar oluşur)
Giriş Empedansı
5A için 12mohm
60mV için 40kohm
60mV için 40kohm
Frekans Aralığı
DC, 10Hz - 200Hz (Kare dalga için 10Hz-70Hz)
Kutu
Montaj Şekli
TH35 tipi raya monte edilir
Ebat
G54xY94xD68 mm
Ağırlık
Yaklaşık 250g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
