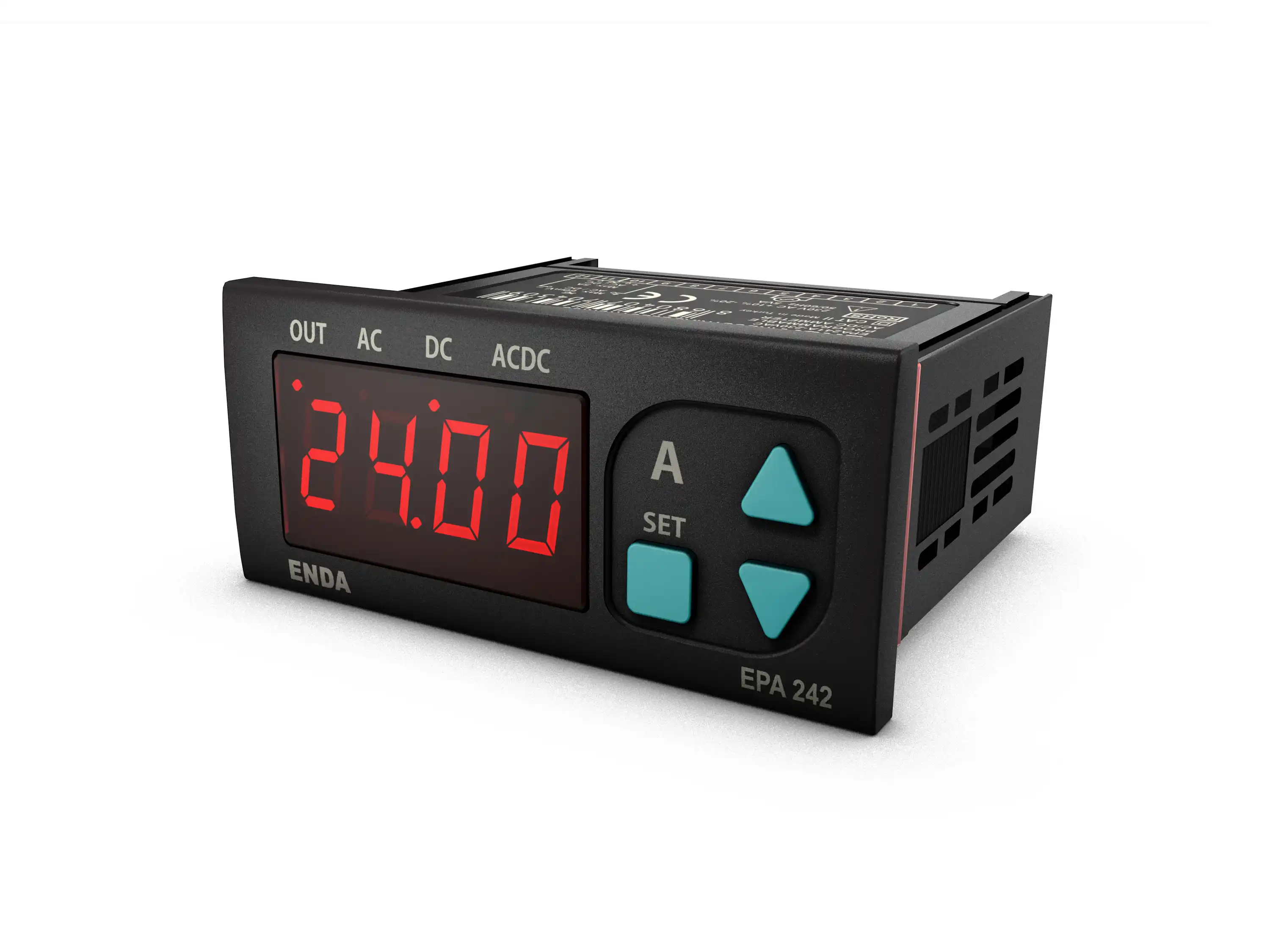

EPA242

77x35 mm Ebatlı, Girişleri ve Çıkışları Opsiyonel Olarak Seçilebilen Ampermetre

Karşılaştır
EPA242 Enda Product
Karşılaştır
  • 4 hane dijital göstergeli

  • Ön paneldeki tuşlardan kolayca ayarlanabilir

  • 5A/60mV, CT20/30 akım trafosu/60mv veya 1A giriş

  • Seçilebilir 0/4-20mA, 0-10V veya 1-5V çıkış (sadece çıkış tipi 'A' olan cihazlarda)

  • 5...9999A arası programlanabilir skala

  • Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı

  • İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelliği

  • Seçilebilir AC, DC veya True RMS ölçme özelliği

  • Tuş kilitleme özelliği

  • CT20/CT30 akım trafosu (ayrıca sipariş edilmelidir)

  • EN Standartlarına göre CE markalı

Yazılımlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Çıkışlar
Alarm Çıkışı
Röle: 250V AC, 8A (rezistif yük için), NO+NC
Analog Çıkış
0/4-20mA, ±%0,5 (yük direnci en çok 500ohm), 0-10V DC/1-5V DC, en çok 10mA, ±%0,5 (kısa devre koruması vardır)
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
AC and RMS:
Giriş tipi 5A/60mV: 0...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala 0...5A
Giriş tipi CT20/30 veya 60mV:
itYP=Ct20 ise 0...300A (tUrn parametresi ile belirlenir)
Ör: tUrn=1 için skala 0...300A
itYP=Ct30 ise 0...120A (tUrn parametresi ile belirlenir)
Ör: tUrn=1 için skala 0...120A
Giriş tipi 1A: 0...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=1 için skala 0...1A
DC:
Giriş tipi 5A/60mV: -999...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala -5...5A
Giriş tipi CT20/30 veya 60mV:
Akım trafosu ile DC ölçüm yapılmaz
itYP=SHnt için skala -999..9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala -5...5A
Giriş tipi 1A : -999...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=1 için skala -1...1A

Duyarlılık
0.002A x c.tr.r (Örneğin c.tr.r=5 için duyarlılık 0.01A)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)

Giriş Aralığı
Giriş tipi 60mV ise -60mV...60mV (50V üzeri gerilimlerden cihazda hasar oluşur)
Giriş tipi 1A ise -1A... 1A (2A ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş tipi 5A ise -5A...5A (10A ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş tipi CT20/30 ise 0...150mA

Giriş Empedansı
60mV giriş için 20kohm
1A giriş için 90mohm
5A giriş için 12mohm
CT20/CT30 giriş için 600mohm

Frekans Aralığı
DC, 20Hz - 70Hz
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G77xY35xD61 mm
Ağırlık
Yaklaşık 250g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0...+50 ºC / -25...+70 ºC
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
AC and RMS:
Giriş tipi 5A/60mV: 0...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala 0...5A
Giriş tipi CT20/30 veya 60mV:
itYP=Ct20 ise 0...300A (tUrn parametresi ile belirlenir)
Ör: tUrn=1 için skala 0...300A
itYP=Ct30 ise 0...120A (tUrn parametresi ile belirlenir)
Ör: tUrn=1 için skala 0...120A
Giriş tipi 1A: 0...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=1 için skala 0...1A
DC:
Giriş tipi 5A/60mV: -999...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala -5...5A
Giriş tipi CT20/30 veya 60mV:
Akım trafosu ile DC ölçüm yapılmaz
itYP=SHnt için skala -999..9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=5 için skala -5...5A
Giriş tipi 1A : -999...9999A (c.tr.r parametresi ile belirlenir)
Ör: c.tr.r=1 için skala -1...1A

Duyarlılık
0.002A x c.tr.r (Örneğin c.tr.r=5 için duyarlılık 0.01A)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
DC: ±%1 (tam skalanın)
RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)

Giriş Aralığı
Giriş tipi 60mV ise -60mV...60mV (50V üzeri gerilimlerden cihazda hasar oluşur)
Giriş tipi 1A ise -1A... 1A (2A ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş tipi 5A ise -5A...5A (10A ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş tipi CT20/30 ise 0...150mA

Giriş Empedansı
60mV giriş için 20kohm
1A giriş için 90mohm
5A giriş için 12mohm
CT20/CT30 giriş için 600mohm

Frekans Aralığı
DC, 20Hz - 70Hz
Çıkışlar
Alarm Çıkışı
Röle: 250V AC, 8A (rezistif yük için), NO+NC
Analog Çıkış
0/4-20mA, ±%0,5 (yük direnci en çok 500ohm), 0-10V DC/1-5V DC, en çok 10mA, ±%0,5 (kısa devre koruması vardır)
Röle Ömrü
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kutu
Montaj Şekli
Sıkıştırılarak panoya yerleştirilir
Ebat
G77xY35xD61 mm
Ağırlık
Yaklaşık 250g (ambalajlı olarak)
Kutu Malzemeleri
Kendi kendine sönen plastikler kullanılmıştır
