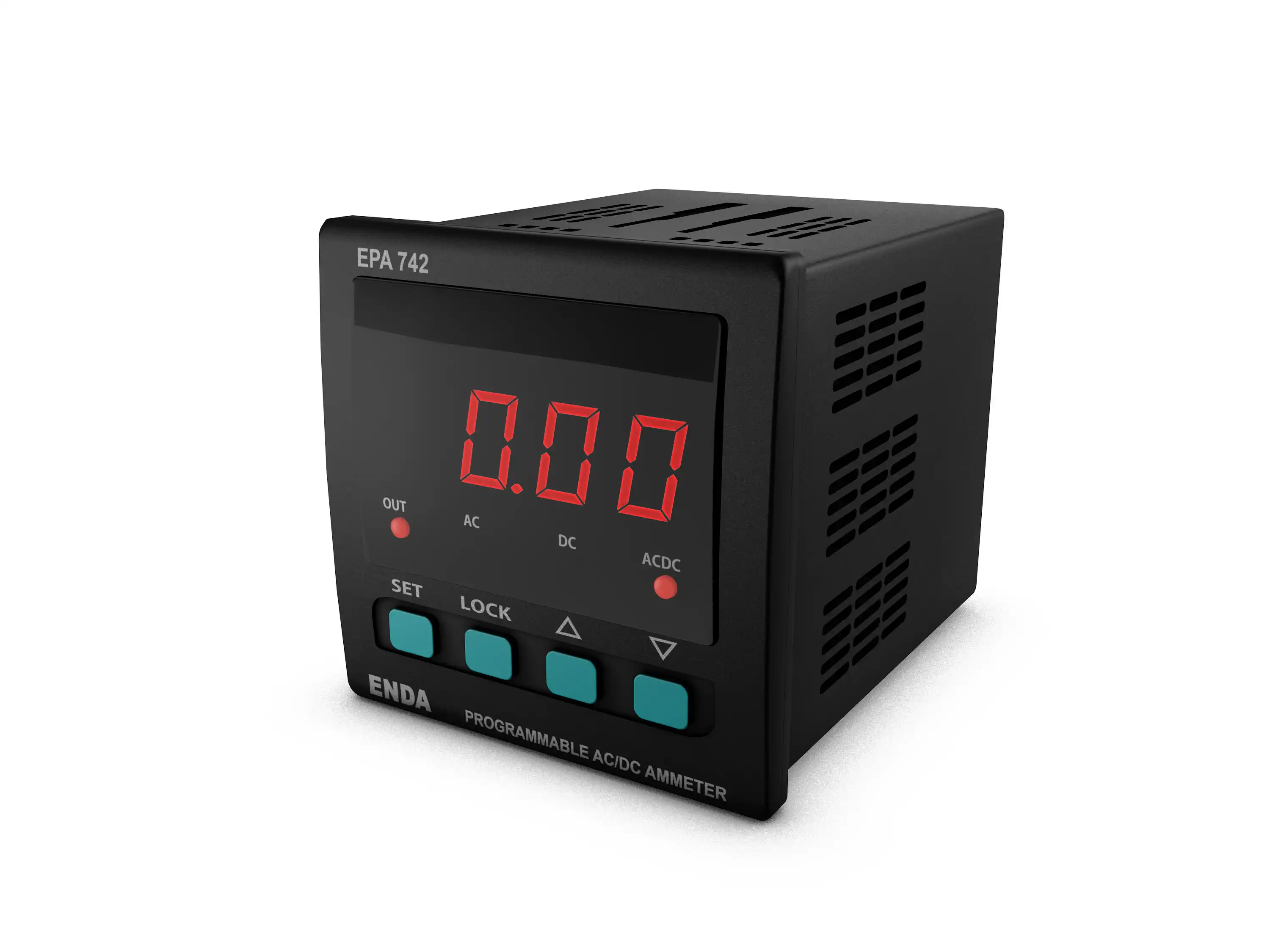

EPA742
4 hane dijital göstergeli
Ön paneldeki tuşlardan kolayca ayarlanabilir
Akım trafosu veya şönt ile kullanılabilme
5...9999A arası programlanabilir skala
Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı
İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelliği
Seçilebilir AC, DC veya True RMS ölçme özelliği
Tuş kilitleme özelliği
EN Standartlarına göre CE markalı
Kılavuzlar
Yazılımlar
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0 ...+50 ºC / -25...+70º C |
| Bağıl Nem | 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır |
| Koruma Sınıfı | EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC 50/60Hz |
| Güç Tüketimi | 5VA |
| Bağlantı | Soketli klemens |
| Skala | AC ve RMS: 0...9999A (c.tr.r parametresi ile belirlenir.Ör: c.tr.r=5 için skala 0...5A) DC: -999...9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala -5...5A) |
| Duyarlılık | 0.002A x c.tr.r (Örneğin c.tr.r=5 için duyarlılık 0.01A) |
| Doğruluk | AC: ±%1 (tam skalanın) (Kare dalga için ±%2) DC: ±%1 (tam skalanın) RMS: ±%1 (tam skalanın) (Kare dalga için ±%2) |
| Giriş Aralığı | -5...5A (10A üzeri akımlarda cihazda hasar oluşur) -60...60mV (50V üzeri gerilimlerde cihazda hasar oluşur) |
| Giriş Empedansı | 5A için 12mohm 60mV için 40kohm |
| Frekans Aralığı | DC, 10Hz - 200Hz (Kare dalga için 10Hz-70Hz) |
| Çıkışlar | |
| Alarm Çıkışı | Röle: 250V AC, 8A (rezistif yük için), NO |
| Röle Ömrü | Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama |
| Kutu | |
| Montaj Şekli | Sıkıştırılarak panoya yerleştirilir |
| Ebat | G72xY72xD97 mm |
| Ağırlık | Yaklaşık 350g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
